Brand:
OLKColor:
Black,White,BlueType:
Reducer T Type/ Tee Type UnionPEG शृङ्खला एक Reducer Tee Union फिटिङ हो, जसमा D2 भन्दा ठूलो D1, विभिन्न व्यासका मुख्य र शाखा पाइपहरू जडान गर्न डिजाइन गरिएको हो। ThePEG Reducer Tee union फिटिंग उपकरण वा प्यानलहरूमा सजिलो र सुरक्षित स्थापनाको लागि एउटा सानो माउन्टिङ प्वालसँग आउँछ, स्थापना गर्ने ठाउँ बचत गर्छ।
D1＞D2, विभिन्न पाइप साइज जडानहरूको लागि उपयुक्त
द्रुत फिक्सिङको लागि निर्मित सानो माउन्टिंग प्वाल
छिटो स्थापनाको लागि सजिलो पुश-इन र पुल-आउट डिजाइन
वायवीय प्रणाली र स्वचालन उपकरणहरूमा व्यापक रूपमा प्रयोग गरिन्छ
|
PEG |
8 |
-- |
6 |
|
मोडेल |
ट्यूब साइज (मेट्रिक) |
|
ट्यूब साइज (मेट्रिक) |
|
PEG श्रृंखला फिटिंग |
४:४मिमी |
|
४:४मिमी |
|
|
६:६ मिमी |
|
६:६ मिमी |
|
|
८:८ मिमी |
|
८:८ मिमी |
|
|
१०:१० मिमी |
|
१०:१० मिमी |
|
|
१२:१२ मिमी |
|
१२:१२ मिमी |
|
|
१४:१४ मिमी |
|
१४:१४ मिमी |
|
|
१६:१६ मिमी |
|
१६:१६ मिमी |
|
तरल पदार्थ |
हावा / पानी (सशर्त) / भ्याकुम |
|
सञ्चालन दबाव |
०-१.० एमपीए |
|
वैक्यूम दबाव |
-100Kpa(10 Torr) |
|
सञ्चालन तापमान |
-10-60 ℃ |
|
सामग्री |
NYLON (PA), Polyurethane (PU) |

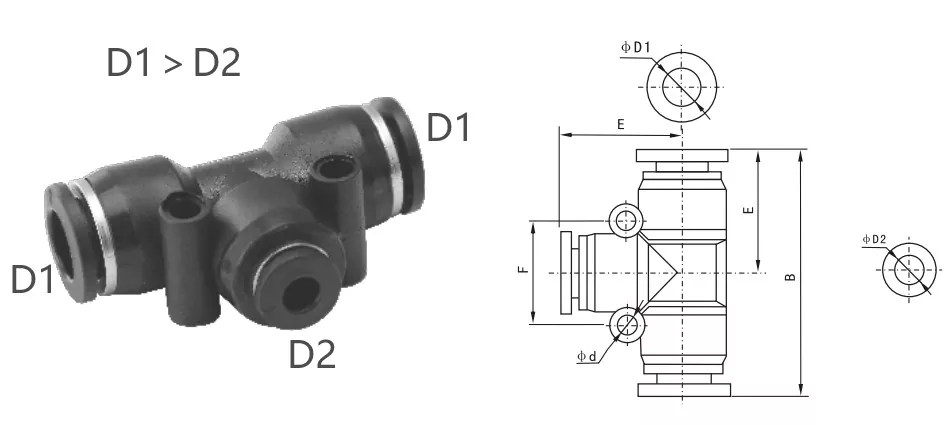

PEG Reducer Tee union फिटिङ आउटलाइन आयाम प्यारामिटरहरू
|
इन्च ट्यूब |
मेट्रिक ट्यूब |
ϕD1 |
ϕD२ |
B (मिमी) |
E (मिमी) |
F (मिमी) |
ϕd (मिमी) |
|
पेन १/४-५/३२ |
PEN6-4 |
6 |
4 |
41.2 |
20 |
14.9 |
3.5 |
|
PEN5/16-1/4 |
PEN8-6 |
8 |
6 |
45 |
18 |
22.8 |
4.5 |
|
PEN3/8-5/16 |
PEN10-8 |
10 |
8 |
51 |
24 |
19.8 |
4.5 |
|
पेन १/२-३/८ |
PEN12-10 |
12 |
10 |
59 |
28 |
24.5 |
5 |
|
PEN16-12 |
PEN16-12 |
16 |
12 |
69 |
34 |
32.2 |
4 |
|
PEN5/16-5/32 |
PEN8-4 |
8 |
4 |
46 |
18 |
20 |
4.5 |
|
PEN3/8-1/4 |
PEN10-6 |
10 |
6 |
57 |
26.8 |
23.8 |
4 |
|
पेन १/२-५/१६ |
PEN12-8 |
12 |
8 |
59 |
27.8 |
27.6 |
5 |
पीई फिटिंग र पीईजी फिटिंगमा के फरक छ?
पीई फिटिङ (समान टी युनियन): सबै तीन ट्यूबहरू एउटै बाहिरी व्यास छ, एउटै साइजको तीन वायमेटिक ट्यूबहरू जडान गर्न उपयुक्त।
PEG फिटिंग (Reducer Tee Union): दुई साइड ट्यूबहरू केन्द्र ट्यूब भन्दा ठूला हुन्छन्, विभिन्न ट्यूब आकारहरू जडान गर्न डिजाइन गरिएको।
