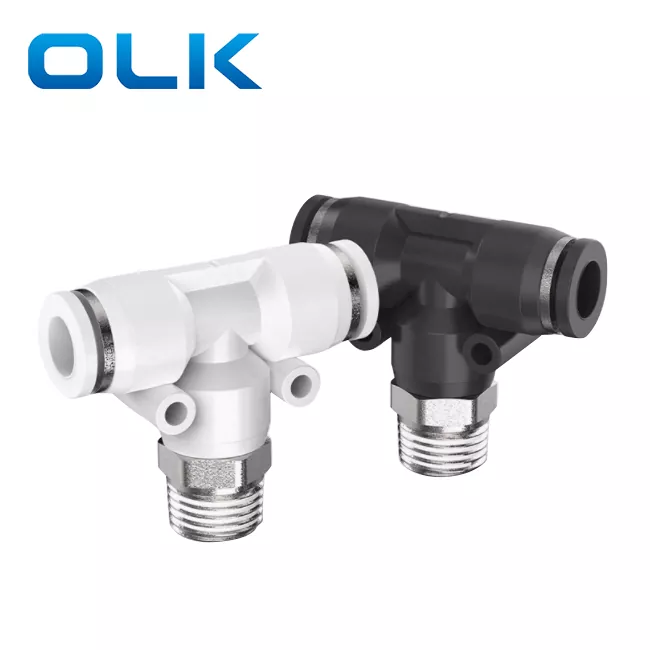

PB शाखा टि पुश इन ट्यूब फिटिंग

अर्डर कोड

PB

8

--

01

मोडेल

ट्यूब साइज (मेट्रिक)

थ्रेड प्रकार (55° सीधा ट्यूब थ्रेड)

PB श्रृंखला फिटिंग

४:४मिमी

०१:जी१/८

६:६ मिमी

०२:जी१/४

८:८ मिमी

०३:जी३/८

१०:१० मिमी

०४:जी१/२

१२:१२ मिमी

१४:१४ मिमी

१६:१६ मिमी

तरल पदार्थ

हावा / पानी (सशर्त) / भ्याकुम

सञ्चालन दबाव

०-१.० एमपीए

वैक्यूम दबाव

-100Kpa(10 Torr)

सञ्चालन तापमान

-10-60 ℃

सामग्री

NYLON (PA), Polyurethane (PU)

इन्च ट्यूब फिटिंग

मेट्री ट्यूब फिटिंग

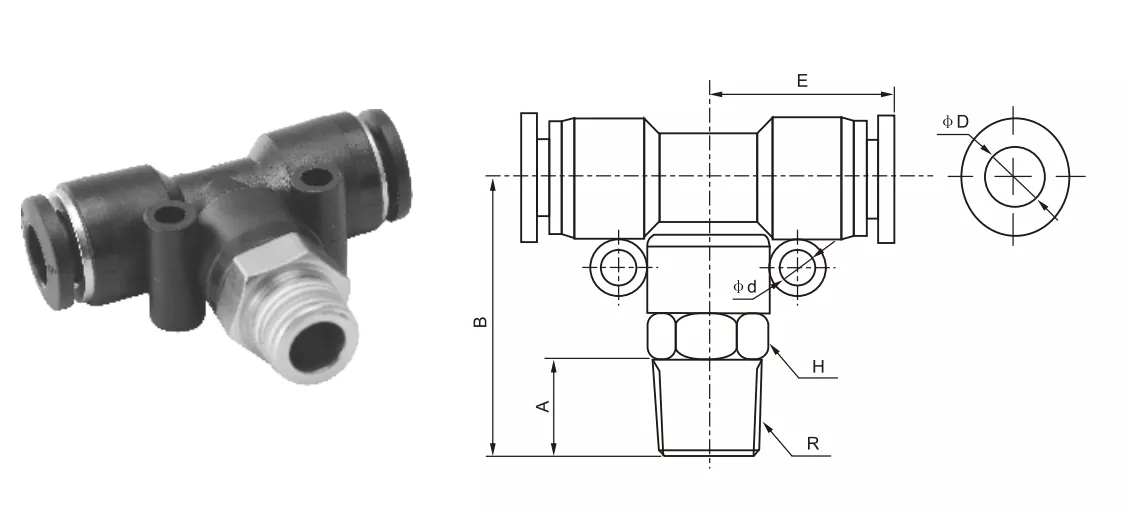

φD

R

A

B

E

H2

φd

PB5/32-M5

PB4-M5

4

M5

4.5

25.4

18.6

10

/

PB5/32-01

PB4-01

4

R1/8

7

25.4

18.6

10

/

PB5/32-02

PB4-02

4

R1/4

9

27.8

18.6

14

/

PB1/4-M5

PB6-M5

6

M5

4.5

26.8

20.8

12

3.5

PB1/4-01

PB6-01

6

R1/8

6.5

37.6

20.8

12

3.5

PB1/4-02

PB6-02

6

R1/4

9

30

20.8

14

3.5

PB1/4-03

PB6-03

6

R3/8

10

30.6

20.8

17

3.5

PB1/4-04

PB6-04

6

R1/2

10

32.5

20.8

21

3.5

PB5/16-01

PB8-01

8

R1/8

8

31.5

22.9

14

4.5

PB5/16-02

PB8-02

8

R1/4

10

33

22.9

14

4.5

PB5/16-03

PB8-03

8

R3/8

10

33.6

22.9

17

4.5

PB5/16-04

PB8-04

8

R1/2

11

35

22.9

21

4.5

PB3/8-01

PB10-01

10

R1/8

8

37

27.8

17

4

PB3/8-02

PB10-02

10

R1/4

10

38

27.8

17

4

PB3/8-03

PB10-03

10

R3/8

10

38

27.8

17

4.5

PB3/8-04

PB10-04

10

R1/2

11

39

27.8

21

4.5

PB1/2-01

PB12-01

12

R1/8

8

37.5

29.5

19

5

PB1/2-02

PB12-02

12

R1/4

10

40

29.5

19

5

PB1/2-03

PB12-03

12

R3/8

10

40

29.5

19

5

PB1/2-04

PB12-04

12

R1/2

11

41

29.5

21

5

PB14-03

16

R3/8

11

46.3

34.5

24

4

PB14-04

16

R1/2

12

47.3

34.5

27

4

नाम/प्रकार

इन्टरफेस संरचना विवरण

रन टी (PD)

मुख्य वायुप्रवाह सीधा छ, र शाखाहरू ठाडो रूपमा बाहिर नेतृत्व गरिन्छ

शाखा टी (PB)

दुई इन्टरफेसहरू दायाँ कोणमा जोडिएका छन्, एउटा "T" को शाखामा

बराबर टी

समान आकारको साथ तीन पोर्टहरू
