Brand:
OLKColor:
Black,White,BlueType:

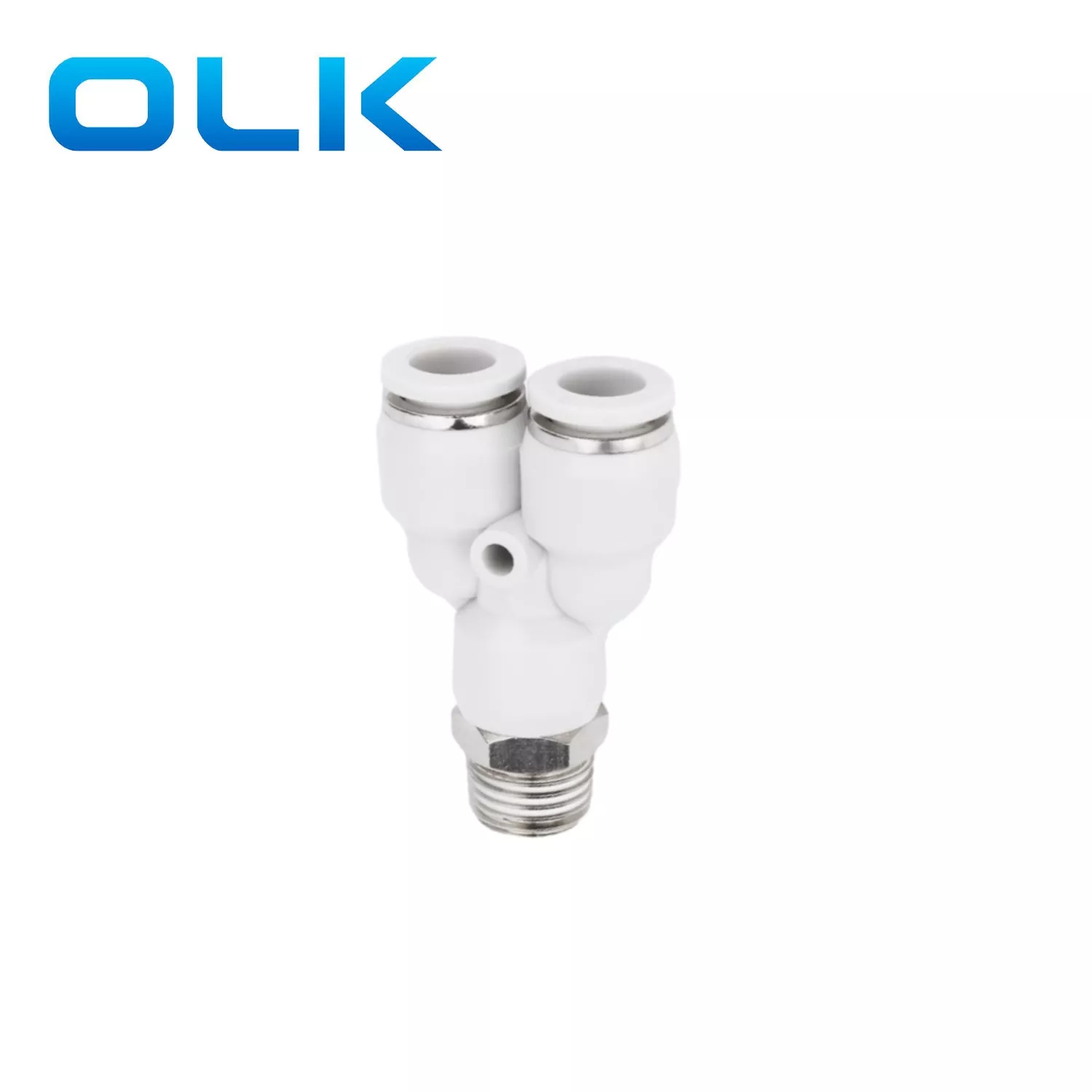

Male BSPT Thread (R Thread) Y TypePX Y प्रकारको पुश-इन ट्यूब फिटिङ पुश-टू-कनेक्ट डिजाइन हो। स्थापना गर्न सजिलो छ। समग्र उपस्थिति Y-आकारको छ, एक सहज प्रवाह दिशाको साथ जुन हावा प्रवाहको लागि अधिक उपयुक्त छ। र मुख्य वायु मार्ग मार्ग सीधा जोडिएको छ। सामान्यतया ग्यास विभाजन वा वायवीय प्रणालीहरूमा सहायक पाइपलाइनहरूको लागि प्रयोग गरिन्छ।
PX तामाबाट बनेको छ र सजिलो जंग छैन।
|
अर्डर कोड |
|||
|
PX |
8 |
-- |
01 |
|
मोडेल |
ट्यूब साइज (मेट्रिक) |
|
थ्रेड प्रकार (55° सीधा ट्यूब थ्रेड) |
|
PX श्रृंखला फिटिंग |
४:४मिमी |
|
०१:जी१/८ |
|
|
६:६ मिमी |
|
०२:जी१/४ |
|
|
८:८ मिमी |
|
०३:जी३/८ |
|
|
१०:१० मिमी |
|
०४:जी१/२ |
|
|
१२:१२ मिमी |
|
|
|
|
१४:१४ मिमी |
|
|
|
|
१६:१६ मिमी |
|
|
PX Y प्रकार पुश-इन ट्यूब फिटिंग
|
तरल पदार्थ |
हावा / पानी (सशर्त) / भ्याकुम |
|
सञ्चालन दबाव |
०-१.० एमपीए |
|
वैक्यूम दबाव |
-100Kpa(10 Torr) |
|
सञ्चालन तापमान |
-10-60 ℃ |
|
सामग्री |
NYLON (PA), Polyurethane (PU) |
|
इन्च ट्यूब फिटिंग |
मेट्रिक ट्यूब फिटिंग |

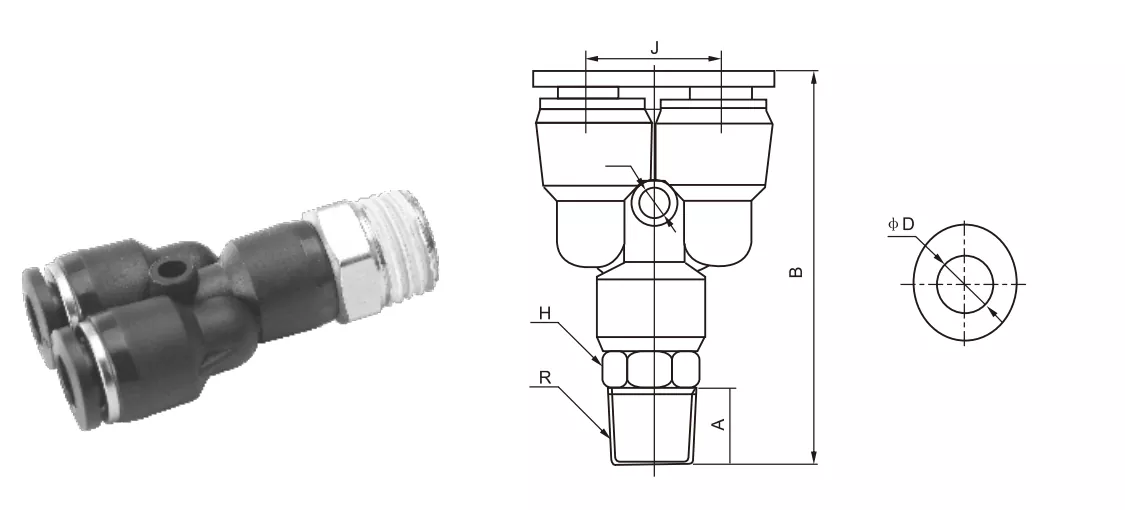

φD |
R |
A |
B |
E |
J |
φd |
|
PX5/32-M5 |
PX4-M5 |
4 |
M5 |
4.5 |
42.5 |
10 |
10.8 |
2.5 |
|
PX5/32-01 |
PX4-01 |
4 |
R1/8 |
7 |
43 |
10 |
10.8 |
2.5 |
|
PX5/32-02 |
PX4-02 |
4 |
R1/4 |
9 |
44 |
14 |
10.8 |
3 |
|
PX1/4-M5 |
PX6-M5 |
6 |
M5 |
4.5 |
41.5 |
12 |
13.4 |
3.5 |
|
PX1/4-01 |
PX6-01 |
6 |
R1/8 |
6.5 |
46 |
12 |
13.4 |
3.5 |
|
PX1/4-02 |
PX6-02 |
6 |
R1/4 |
9 |
48.5 |
14 |
13.4 |
3.5 |
|
PX1/4-03 |
PX6-03 |
6 |
R3/8 |
10 |
49 |
17 |
13.4 |
3.5 |
|
PX1/4-04 |
PX6-04 |
6 |
R1/2 |
10 |
51 |
21 |
13.4 |
3.5 |
|
PX5/16-01 |
PX8-01 |
8 |
R1/8 |
8 |
51 |
14 |
15.8 |
4 |
|
PX5/16-02 |
PX8-02 |
8 |
R1/4 |
10 |
52.5 |
14 |
15.8 |
4 |
|
PX5/16-03 |
PX8-03 |
8 |
R3/8 |
10 |
53.5 |
17 |
15.8 |
4 |
|
PX5/16-04 |
PX8-04 |
8 |
R1/2 |
11 |
55 |
21 |
15.8 |
4 |
|
PX3/8-01 |
PX10-01 |
10 |
R1/8 |
8 |
56.5 |
17 |
19 |
4 |
|
PX3/8-02 |
PX10-02 |
10 |
R1/4 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-03 |
PX10-03 |
10 |
R3/8 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-04 |
PX10-04 |
10 |
R1/2 |
11 |
59 |
21 |
19 |
4 |
|
PX1/2-01 |
PX12-01 |
12 |
R1/8 |
8 |
62 |
19 |
21.5 |
4 |
|
PX1/2-02 |
PX12-02 |
12 |
R1/4 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-03 |
PX12-03 |
12 |
R3/8 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-04 |
PX12-04 |
12 |
R1/2 |
11 |
65 |
21 |
21.5 |
4 |
|
|
PX16-03 |
16 |
R3/8 |
11 |
|
|
|
|
|
|
PX16-04 |
16 |
R1/2 |
12 |
|
|
|
|
|

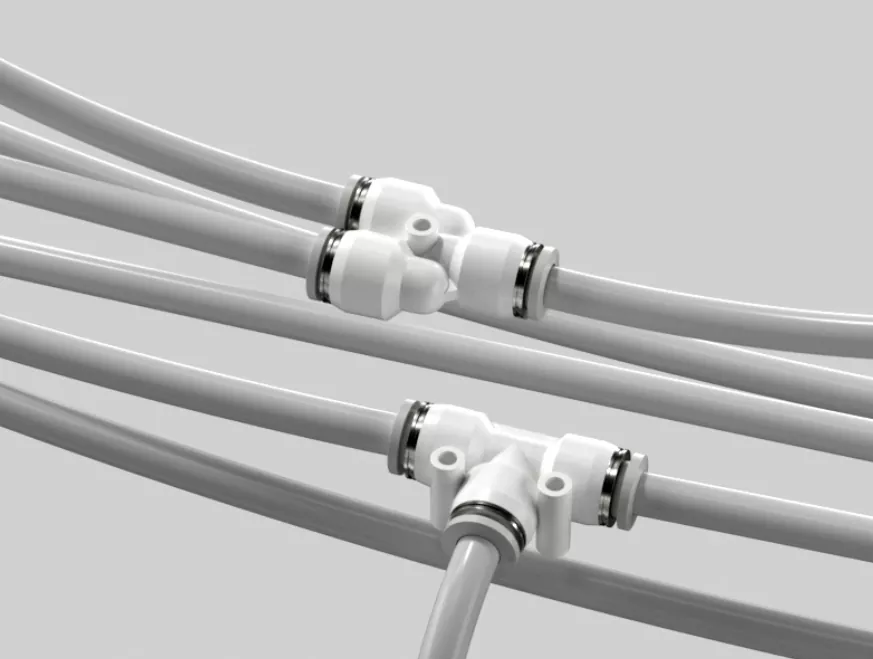

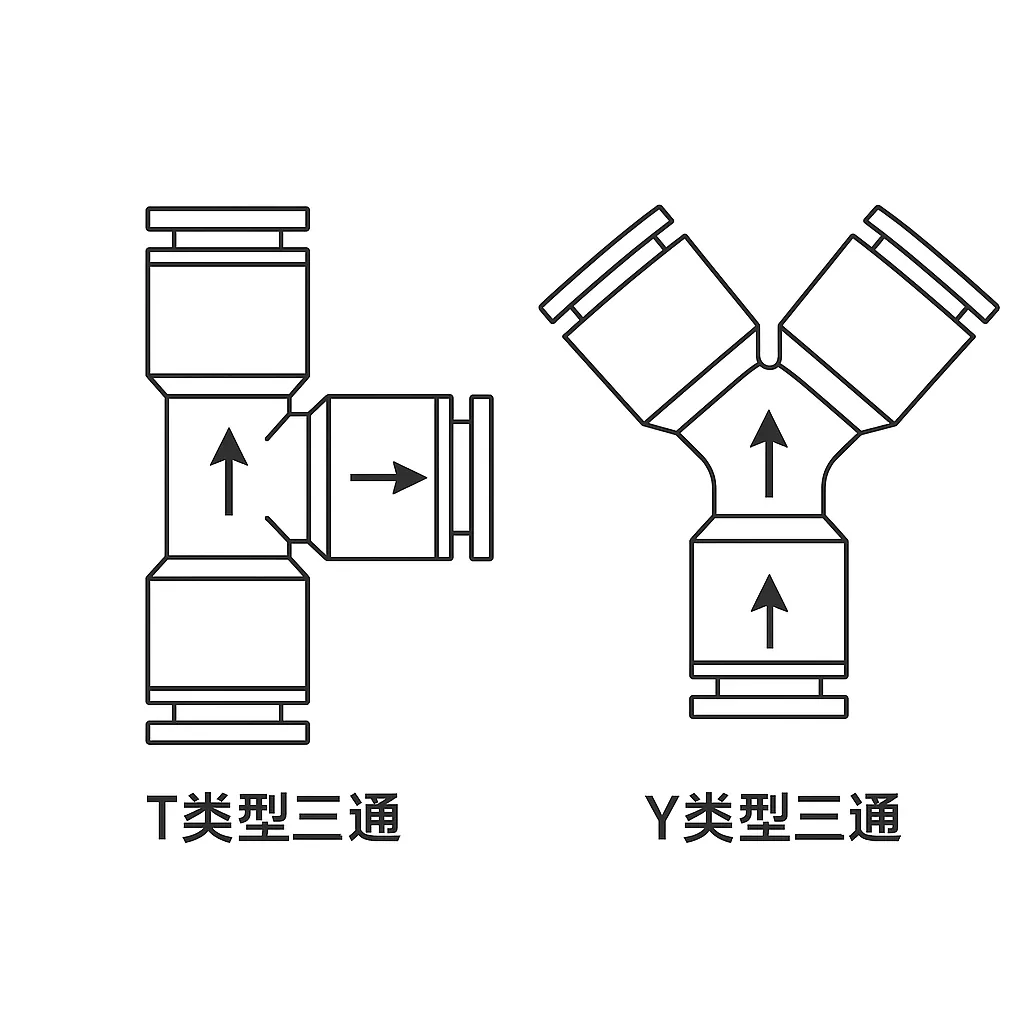

T र Y आकारको पुश-इन ट्यूब फिटिङ बीचको समानता र भिन्नताहरू: |
|
|
टि फिटिङ (पीबी, पीडी) |
3 तर्फी वायवीय फिटिङ जस्तै "T" संरचना र 90 ° कोणमा प्रतिच्छेदन |
|
वाई फिटिङ (PX) |
"Y" ढाँचा र सहज प्रवाह दिशा जस्तै 3 तरिका फिटिङ, अधिक उपयुक्त हावा प्रवाह |
|
टी-आकारको न्युमेटिक फिटिङको तुलनामा, वाई-आकारको कनेक्टर फिटिङफ्लो सहज छ र कम प्रतिरोध छ। |
|
T प्रकारको वायवीय फिटिङको तुलनामा Y प्रकारको एयर फिटिङका विशेषताहरू के हुन्?
T-आकारको वायवीय फिटिंगको तुलनामा, Y-आकारको एयर कनेक्टर फिटिंग प्रवाह सहज छ र कम प्रतिरोध छ।
PX Y प्रकारको पुश-इन ट्यूब फिटिङ सञ्चालन दबाव के हो?
PX वायमेटिक फिटिङ सञ्चालन दबाव 0-1.0Mpa छ।
