सामान्यतया,पु ट्यूबग्यास ढुवानीका लागि एयर कम्प्रेसरहरूमा स्थापित छन्। कार्यात्मक रूपमा बोल्दा, यसले पानी र अन्य तरल पदार्थहरू पनि ढुवानी गर्न सक्छ, तर PU पाइपहरूको जंग प्रतिरोध विशेष रूपमा बलियो छैन।
उपलब्ध उपकरणहरू: वायवीय उपकरण, एयर कम्प्रेसर, वायवीय उपकरण, हावा पम्प, एयर सिलिन्डर, काट्ने मेसिन, स्प्रे गर्ने उपकरण, वेल्डिङ उपकरण, औद्योगिक रोबोट, प्याकेजिङ्ग मेसिन, वातावरणीय नियन्त्रण उपकरण, ह्युमिडिफायर, धुलो हटाउने उपकरण, भेन्टिलेसन प्रणाली, स्प्रे प्रणाली, शीतलन उपकरण। प्रयोगशाला र चिकित्सा उपकरणहरू: प्रयोगशाला उपकरणहरू, विश्लेषकहरू, चिकित्सा ग्यास उपकरणहरू, हावा नमूनाहरू। सवारी साधन र मेसिनरी: अटोमोटिभ मर्मतसम्भार उपकरण, वायमेटिक निलम्बन प्रणाली, कृषि मेसिनरी स्वचालन उत्पादन उपकरण: एसेम्बली लाइन, कन्वेयर प्रणाली, परीक्षण उपकरण अन्य उपकरण: बेभरेज फिलिंग मेसिन, फूड प्रोसेसिङ इक्विपमेन्ट, बेलुन इन्फ्लेटर, स्यान्डब्लास्टिङ इक्विपमेन्ट।
पु एयर नली व्यापक रूपमा स्वचालन उपकरणमा प्रयोग गरिन्छ।
| PU (Polyurethane पाइप) | PA (नायलॉन ट्यूब) | पीई (पोलिथीन पाइप) | रबर ट्यूब | ब्रेडेड प्रबलित नली | अल्ट्रा लचिलो ट्यूबिंग | पु फ्लैट नली | |
| विशेषताहरु: | सबैभन्दा सामान्य रूपमा प्रयोग हुने हावा नली, अत्यन्त लचिलो राम्रो, चिल्लो सतह, कम आन्तरिक प्रतिरोध। | उच्च कठोरता, राम्रो कठोरता, आकार कायम राख्न सक्षम | नरम सामग्री, अर्ध पारदर्शी, कम लागत। | प्राकृतिक वा सिंथेटिक रबरबाट निर्मित र ब्रेडेड तहसँग प्रबलित | पलिएस्टर, अरामिड फाइबर, वा स्टेनलेस स्टील तारको बाह्य ब्रेडेड सुदृढीकरण तहको साथ PU वा नायलन ट्युबिङ, सुधारिएको दबाव प्रतिरोध र मेकानिकल बल प्रदान गर्दै। | विशेष सामग्री र प्रक्रियाहरू प्रयोग गरेर, लचिलोपन सामान्य PU पाइपहरूको भन्दा धेरै छ | पाइप बडी समतल छ, र बहु पाइपलाइनहरू समानान्तरमा एकीकृत गर्न सकिन्छ। |
| फाइदा | राम्रो लचिलोपन, पहिरन प्रतिरोध, टोर्सन प्रतिरोध, हल्का वजन, कुण्डल र स्थापना गर्न सजिलो | उच्च दबाव प्रतिरोध, उच्च तापमान प्रतिरोध (110 डिग्री सेल्सियस सम्म), उत्कृष्ट तेल र रासायनिक प्रतिरोध, र सजिलै अक्सिडाइज्ड छैन | सस्तो मूल्य, राम्रो कम-तापमान प्रतिरोध, र जंग प्रतिरोध (एसिड, क्षार)। | उत्कृष्ट लोच, कम्पनहरू अवशोषित, र बलियो मौसम प्रतिरोध छ। | अत्यधिक उच्च दबाव प्रतिरोध (साधारण पाइप भन्दा धेरै गुणा माथि), विरोधी विस्तार, र राम्रो पल्स प्रदर्शन | अत्यन्त नरम, धेरै सानो झुकाउने त्रिज्याको साथ, बारम्बार झुकाउने थकानको लागि प्रतिरोधी, र गाँठो तोड्न सजिलो छैन। | स्पेस बचत, सफा र सुन्दर, धेरै वायु स्रोतहरू व्यवस्थापन गर्न सजिलो, र उलझन रोक्न। |
| बेफाइदा | उच्च तापमान प्रतिरोध प्रदर्शन औसत (सामान्यतया -10 ° C ~ + 60 ° C), र तेल र रासायनिक प्रतिरोध नायलन पाइप जत्तिकै राम्रो छैन। | कमजोर लचिलोपन, कम तापक्रममा सजिलै भंगुर हुन्छ, र झुकाउने स्थापनाको लागि ठूलो ठाउँ चाहिन्छ। | कमजोर दबाब प्रतिरोध, उच्च तापमान को लागी प्रतिरोधी छैन, बुढ्यौली को लागी प्रवण, र कमजोर पहिरन प्रतिरोध। | अत्यधिक भारी, उच्च भित्री पर्खाल प्रतिरोध र सजिलो बुढ्यौली संग, प्लास्टिक पाइपले बिस्तारै आधुनिक वायमेटिक प्रणालीहरू प्रतिस्थापन गरेको छ। | लचिलोपन घट्छ, झुकाउने त्रिज्या बढ्छ, र मूल्य महँगो हुन्छ। | मूल्य सामान्यतया उच्च छ, र दबाब प्रतिरोध समान विशिष्टता को साधारण पाइप को भन्दा अलि कम हुन सक्छ। | झुकाउने दिशा सीमित छ (सपाट दिशातिर मात्र झुकाउन सक्छ), र मूल्य अपेक्षाकृत उच्च छ |
| सामान्य अनुप्रयोगहरू: | सबैभन्दा बलियो सार्वभौमिकता, वायवीय उपकरणहरूको विशाल बहुमत जडान गर्नको लागि उपयुक्त, विशेष गरी परिस्थितिहरूमा जुन बारम्बार आन्दोलन र झुक्नु आवश्यक हुन्छ, जस्तै रोबोटिक हात र मोबाइल उपकरणहरू। | स्थिर स्थापना, जहाँ तेल र तापक्रम प्रतिरोध आवश्यक हुन्छ, जस्तै मेसिन उपकरणहरू नजिक पाइपलाइनहरू, मोटर वाहन निर्माण, र उच्च-तापमान उपकरणहरू। | कम दबाव, अस्थायी ग्यास मार्ग जडानहरू, वा पानी र कृषि सिँचाइ जस्ता गैर महत्वपूर्ण क्षेत्रहरूको लागि उपयुक्त। मुख्य सर्किटहरूको लागि वायवीय सर्किटहरूमा कम प्रयोग गरिन्छ। | मुख्यतया भारी उपकरण, निर्माण मेसिनरी, र ठूलो लचिलोपन र कम्पन प्रतिरोध आवश्यक अवसरहरूको लागि प्रयोग गरिन्छ। | उच्च-दबाव वायवीय प्रणालीहरू, एयर कम्प्रेसर आउटलेटहरू, लामो दूरीको मुख्य ग्यास आपूर्ति पाइपलाइनहरू, र दबाव पल्सहरू बारम्बार उत्पन्न हुने अवस्थाहरूमा प्रयोग गरिन्छ। | रोबोट बडी भित्र ड्र्याग चेन (ट्याङ्क चेन), जसले उच्च फ्रिक्वेन्सी रेसिप्रोकेटिङ मोशनबाट गुज्र्छ, र अत्यधिक उच्च लचिलोपन चाहिने उपकरणहरू। | कार्यस्थानबाट केन्द्रीकृत पाइपिङ, भल्भ आइल्यान्डदेखि एक्चुएटरसम्म धेरै कार्यान्वयन कम्पोनेन्टहरू भएका यन्त्रहरूका लागि ग्यास मार्गको सारांश। |
Polyurethane ट्यूब (PU) ट्यूब चार रंगहरूमा आउँछ: नीलो, पारदर्शी, रातो र निलो। वायमेटिक उपकरणहरूमा काम गर्ने ट्यूबलाई छुट्याउन र जडान गर्न हाम्रो लागि यो सुविधाजनक छ। विशेष गरी, यो प्रत्येक कम्पनी को मानक विशिष्टता मा निर्भर गर्दछ। उदाहरणका लागि, केही कम्पनीहरूलाई विभिन्न पाइपलाइनहरू छुट्याउन र एयर सर्किट मर्मतसम्भारको समयमा द्रुत समस्या निवारण र स्थितिलाई सहज बनाउन भ्याकुमका लागि पारदर्शी ट्युबहरू, एयर इनलेटका लागि निलो ट्यूबहरू र एयर आउटलेटका लागि सुन्तला ट्यूबहरू चाहिन्छ।
सर्वप्रथम, हामीलाई थाहा छ कि PU एयर नलीको आकारले प्रवाह दर निर्धारण गर्न सक्छ। वायमेटिक ट्यूब जति ठूलो हुन्छ, प्रवाह क्षमता त्यति नै बलियो हुन्छ, जसले हावा सिलिन्डरको सञ्चालन गतिलाई असर गर्छ।

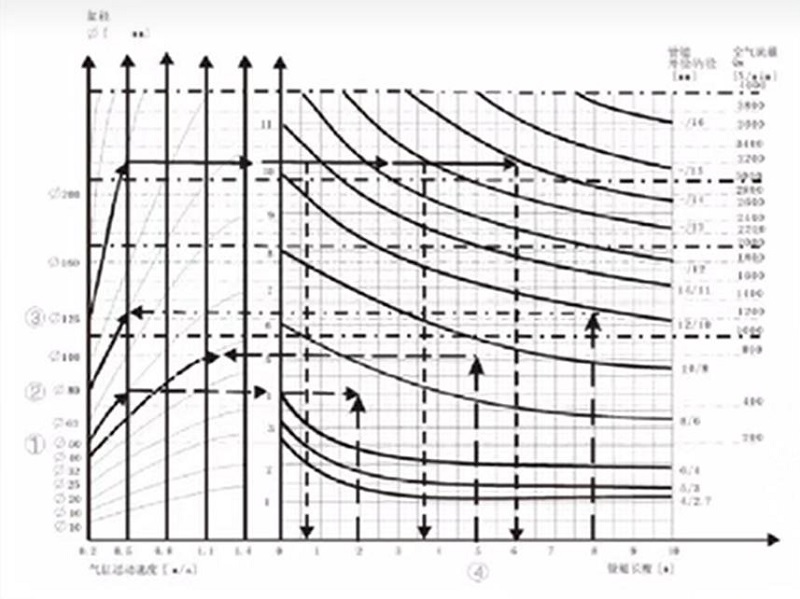

कडा शब्दमा भन्नुपर्दा, छनौट गर्दा, हामीले गणनाको लागि स्ट्रोक, प्रति मिनेट रनको संख्या, सिलिन्डर व्यास, आदि जस्ता प्यारामिटरहरू समावेश गर्न आवश्यक छ। यद्यपि, सान्दर्भिक अनुभवको आधारमा, सिलिन्डरहरूको विभिन्न विशिष्टताहरू एयर लाइन ट्युबिङको सम्बन्धित विशिष्टताहरूसँग सिफारिस गरिन्छ।
| एयर सिलिन्डर बोर साइज (मिमी) | ट्यूब साइज (मिमी) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ१० |
| ɸ१०० | ɸ१२ |
1. भल्भ सञ्चालनका लागि मुख्य पाइपलाइनले थोरै ठूला पाइपहरू छनोट गर्न सक्छ (जसले कुनै अतिरिक्त हावा खपत हुने छैन, त्यसैले सञ्चालनको क्रममा कुनै अतिरिक्त लागत लाग्दैन)।
2. यद्यपि, भल्भ र सिलिन्डर बीचको पाइप निम्न सिद्धान्तहरू अनुसार अनुकूलित हुनुपर्छ: यदि पाइप व्यास धेरै सानो छ भने, यो थ्रॉटल हुनेछ, यसरी सिलिन्डर को गति सीमित; यद्यपि, अत्यधिक पाइप व्यासले स्थिरता निम्त्याउन सक्छ, यसरी हावा खपत र भरिने समय बढ्छ।
3. यो झुकाउने त्रिज्यालाई विचार गर्न आवश्यक छ, र ड्र्याग चेन प्रयोग गर्दा झुकाउने त्रिज्या जाँच गर्न धेरै महत्त्वपूर्ण छ।
PU ट्युबिङमा सामान्यतया कोठाको तापक्रममा लगभग 10 kg/cm² को काम गर्ने दबाब हुन्छ, यद्यपि यो आकार र मोडेलको आधारमा फरक हुन सक्छ। उच्च-दबाव अनुप्रयोगहरूको लागि, प्रबलित PU ब्रेडेड ट्युबिङ एक राम्रो विकल्प हो। यो तीन-तह डिजाइन - बाहिरी PU, मध्य पलिएस्टर ब्रेडेड सुदृढीकरण, र भित्री PU - परिष्कृत दबाव प्रतिरोध र स्थायित्व प्रदान गरी निर्माण गरिएको छ। थप रूपमा, यस प्रकारको PU ट्यूबिंग हावा र पानी स्थानान्तरणको लागि उपयुक्त छ।
चयन सिद्धान्त: बर्स्ट प्रेसर ≥ 3 × काम गर्ने दबाव
PU ट्युबिङको लचिलोपनले स्थापना ठाउँ र उपकरण आन्दोलनमा महत्त्वपूर्ण भूमिका खेल्छ, विशेष गरी जब विभिन्न आकारहरू जस्तै 6mm र 8mm PU ट्युबिङ प्रयोग गरिन्छ। साना व्यासहरू जस्तै 6mm PU ट्यूबले कडा झुकाउने त्रिज्या प्रदान गर्दछ, तिनीहरूलाई कम्प्याक्ट स्थापनाहरू जस्तै नियन्त्रण प्यानल वा सानो स्वचालन प्रणालीहरू जहाँ ठाउँ सीमित छ। यसको विपरित, 8mm PU ट्युबिङले उच्च वायुप्रवाह क्षमता प्रदान गर्दछ र सामान्यतया वायवीय उपकरण वा ठूला मेसिनरी जस्ता अनुप्रयोगहरूमा प्रयोग गरिन्छ, जहाँ लचिलोपन र प्रवाह प्रदर्शन दुवै आवश्यक हुन्छ। गतिशील प्रणालीहरू जस्तै रोबोटिक हतियारहरू वा प्याकेजिङ मेसिनहरूमा, उच्च-गुणस्तरको पोलियुरेथेन ट्युबिङले किङ्किङ बिना सहज गति सुनिश्चित गर्दछ, दक्षता सुधार गर्दछ र सेवा जीवन विस्तार गर्दछ। सही साइज छनोटले प्रणालीको प्रदर्शन र स्थापना दक्षतालाई प्रत्यक्ष असर गर्छ।
नरम, झुकाउन प्रतिरोधी, झुकेपछि तुरुन्तै रिबाउन्ड गर्न सक्षम, झुक्दा अवरोधको कम जोखिम, स्वचालन प्रणालीका लागि विशेष, जाम बिना उपकरण मार्ग
PU पाइपहरूको कठोरता सामान्यतया 60A र 95A बीचको हुन्छ, सामग्री सूत्र र अनुप्रयोगमा निर्भर गर्दछ। 60Aपु ट्यूबनरम र झुकाउन सजिलो छ, दृश्यहरूको लागि उपयुक्त छ जसलाई बारम्बार आन्दोलन चाहिन्छ; 95A PU ट्यूब कडा छ र परिस्थितिहरूको लागि उपयुक्त छ जुन उच्च दबाव वा दीर्घकालीन फिक्सेसनको आवश्यकता पर्दछ। छनौट गर्दा, वास्तविक आवश्यकता अनुसार लचिलोपन र कठोरता सन्तुलन गर्न आवश्यक छ।
①। सामग्री अनुपात: polyurethane मा नरम र कडा खण्डहरूको अनुपात सीधा कठोरता प्रभावित गर्दछ, र अनुपात समायोजन पाइप को विशेषताहरु लाई परिवर्तन गर्न सक्छ।
②। Additives: केहि फिलर वा प्लास्टिसाइजरको थपले कठोरतालाई महत्त्वपूर्ण रूपमा परिवर्तन गर्न सक्छ, जस्तै सिलिका थप्दा, जसले कठोरता बढाउन सक्छ।
③। उत्पादन प्रक्रिया: प्रक्रिया प्यारामिटरहरू जस्तै एक्स्ट्रुजन तापमान र शीतलन दरले पनि अन्तिम कठोरतामा सूक्ष्म प्रभाव पार्न सक्छ।
· गतिशील अनुप्रयोग: बारम्बार झुकाउने परिदृश्यहरूमा (जस्तै मेकानिकल हात ग्यास आपूर्ति), थकान क्र्याकिंगबाट बच्नको लागि 60A देखि 75A सम्मका नलीहरू छनौट गर्न सिफारिस गरिन्छ।
· उच्च दबाव वातावरण: कम्प्रेसिभ बल सुनिश्चित गर्न उच्च-दबाव तरल पदार्थहरू ढुवानी गर्दा 85A वा माथिका कडा पाइपहरू प्रयोग गर्न सिफारिस गरिन्छ।
प्रतिरोध आवश्यकताहरू लगाउनुहोस्: जमिनमा तानेको वा घर्षण भएको अवस्थामा, 80A को वरिपरिको सन्तुलित कठोरता बढी आदर्श हुन्छ।
①। कठोरता जाँच गर्नुहोस् र 85-95A पहिचान गर्नुहोस्। गर्मीमा, 98A को कठोरता उच्च तापमानमा सजिलै नरम हुँदैन; 95A जाडोमा कठोरता, चिसो जाडोमा सजिलै कडा हुँदैन। धेरै नरम रिसाउन सजिलो छ; धेरै कडा र क्र्याक गर्न को लागी प्रवण
②। कुनै पनि बुलबुले बिना समान रूपमा ट्यूब पर्खाल पिन्च गर्नुहोस्। यदि पिन्च गर्दा कुनै खाली वा अवतल कपाल छ भने, यसलाई दोषपूर्ण मानिन्छ
③। लोच जाँच गर्नुहोस्। 90 डिग्री झुकेपछि, यो सेकेन्डमा रिबाउन्ड हुनेछ। यदि रिबाउन्ड ढिलो छ र त्यहाँ क्रिजहरू बाँकी छन् भने, तिनीहरू प्रयोग गर्नु हुँदैन
④। भित्री व्यास जाँच गर्नुहोस् र उपकरण दबाब अनुसार सम्बन्धित विशिष्टताहरू चयन गर्नुहोस्। यदि भित्री व्यास सही छैन भने, यसले शक्तिलाई असर गर्नेछ
कम्प्रेसरहरूबाट कम्प्रेस गरिएको हावा उच्च-तापमान हो। छोटो अवधिको प्रयोग ठीक छ, तर लामो अवधिको प्रयोगले ट्यूब सुन्निने वा फुट्न सक्छ। यो एयर ट्यांक, कूलर, र एयर फिल्टर संग प्रयोग गर्न सिफारिस गरिएको छ।
कार्यशालाहरूमा, PU ट्यूबहरू बारम्बार कुण्डल गरिन्छ, तानिन्छ, र संक्षारक तरल पदार्थहरूसँग सम्पर्क गर्न सक्छ। यी कारकहरूले ट्यूबको सतहलाई हानि पुर्याउन सक्छ, बुढ्यौलीलाई गति दिन सक्छ, र सेवा जीवन छोटो बनाउन सक्छ। समयमै ट्यूबहरू बदल्नुहोस् वा OLK उच्च-दबाव ब्रेडेड PU ट्यूबहरू प्रयोग गर्नुहोस्।
स्प्रे पेन्टिङमा उच्च तापक्रम, संक्षारक पेन्टहरू र दबाबमा ट्यूब तान्नु समावेश हुन्छ, जसले गर्दा फुट्न सक्छ। ट्यूब दबाब-तापमान चार्ट पछ्याउनुहोस्, दबाब सुरक्षित सीमा भित्र राख्नुहोस्, र OLK उच्च-दबाव ब्रेडेड प्रयोग गर्ने विचार गर्नुहोस्।पु ट्यूबहरू.
सामान्य सीधा जडानहरू, झुण्डहरू, र टिजहरू सबै जडान गर्न सकिन्छ
हो, वायमेटिक ट्यूबको रंग र यसमा चिन्हहरू अनुकूलित गर्न सकिन्छ
