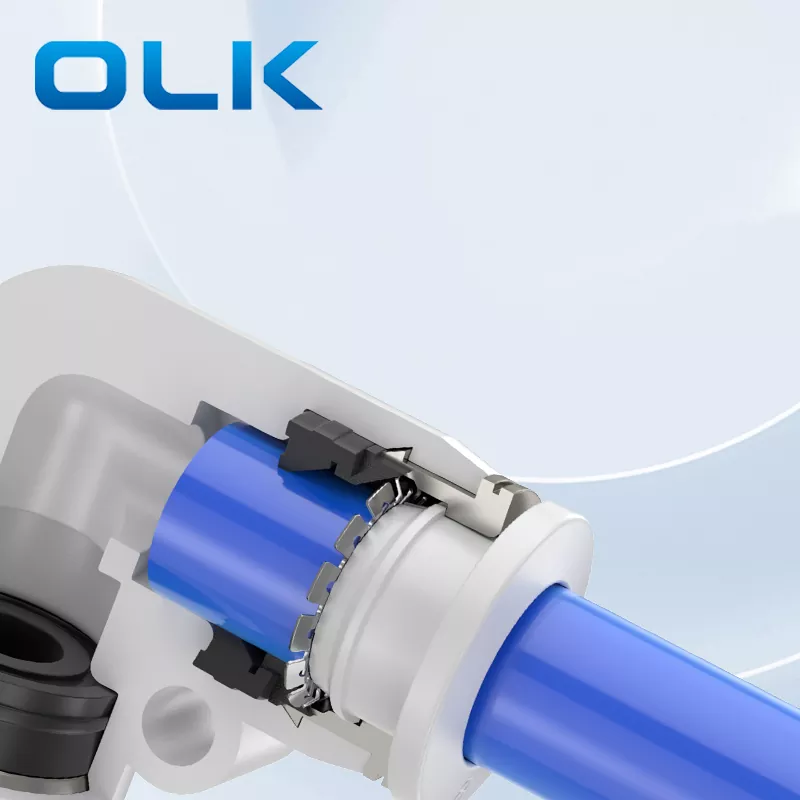

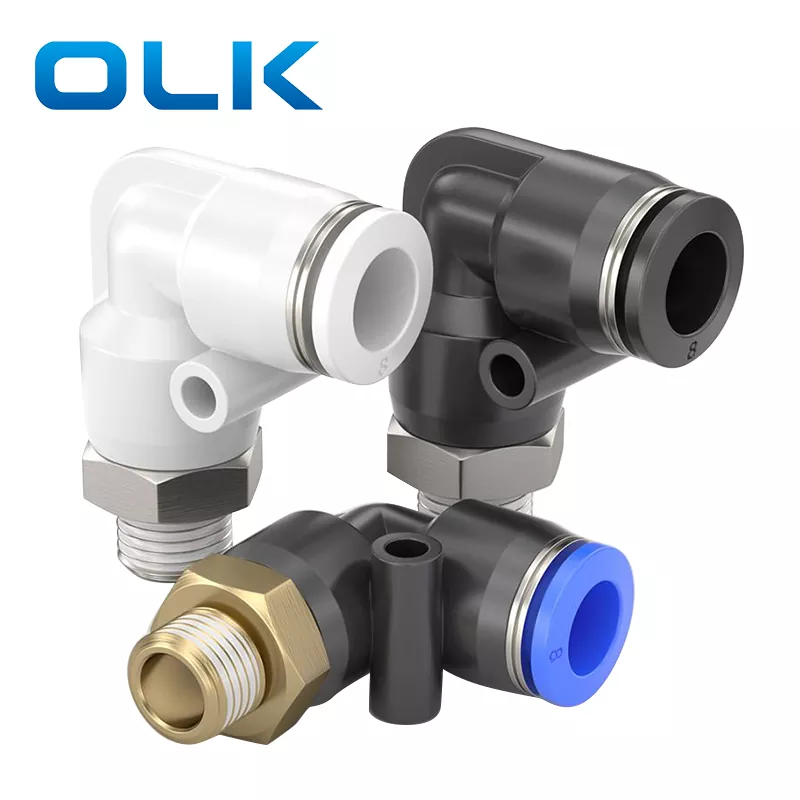

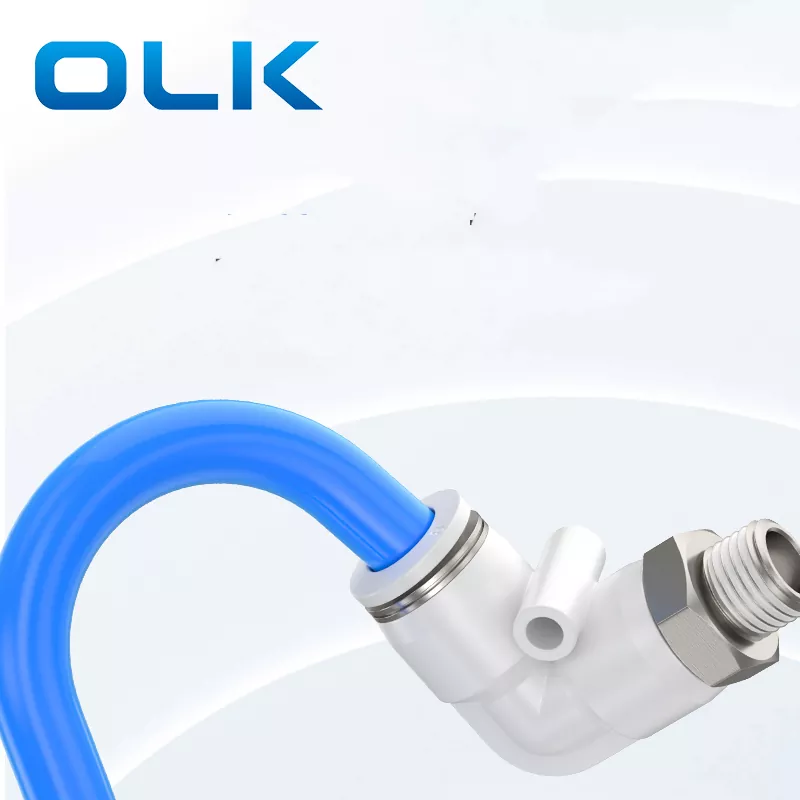

PL पुरुष एल्बो पुश इन ट्यूब फिटिंग

अर्डर कोड

PL

8

--

01

मोडेल

ट्यूब साइज (मेट्रिक)

थ्रेड प्रकार (55° सीधा ट्यूब थ्रेड)

४:४मिमी

०१:जी१/८

६:६ मिमी

०२:जी१/४

८:८ मिमी

०३:जी३/८

१०:१० मिमी

०४:जी१/२

१२:१२ मिमी

१४:१४ मिमी

१६:१६ मिमी

तरल पदार्थ

हावा / पानी (सशर्त) / भ्याकुम

सञ्चालन दबाव

०-१.० एमपीए

वैक्यूम दबाव

-100Kpa(10 Torr)

सञ्चालन तापमान

-10-60 ℃

सामग्री

NYLON (PA), Polyurethane (PU)

इन्च ट्यूब फिटिंग

मेट्रिक ट्यूब फिटिंग

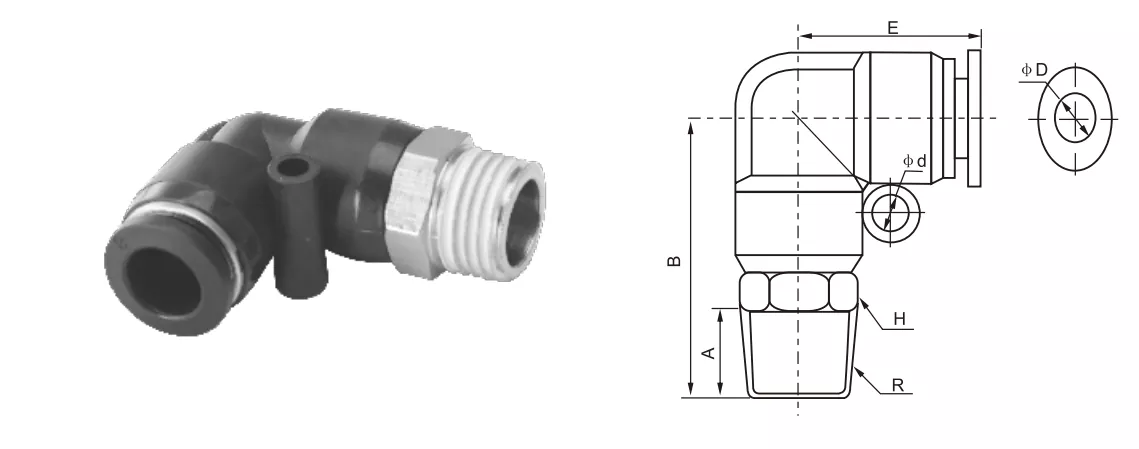

φD

R

A

B

H

E

φd

PL5/32-M5

PL4-M5

4

M5

4.5

25

10

19.7

/

PL5/32-01

PL4-01

4

R1/8

7

26.5

10

19.7

/

PL5/32-02

PL4-02

4

R1/4

9

28

14

19.7

/

PL1/4-M5

PL6-M5

6

M5

4.5

27.5

12

20.8

3.5

PL1/4-01

PL6-01

6

R1/8

7

27.5

12

20.8

3.5

PL1/4-02

PL6-02

6

R1/4

9

29.5

14

20.8

3.5

PL1/4-03

PL6-03

6

R3/8

10

30.5

17

20.8

3.5

PL1/4-04

PL6-04

6

R1/2

11

32

21

20.8

3.5

PL5/16-01

PL8-01

8

R1/8

8

31.7

14

23.5

4.5

PL5/16-02

PL8-02

8

R1/4

10

33.8

14

23.5

4.5

PL5/16-03

PL8-03

8

R3/8

10

33.8

17

23.5

4.5

PL5/16-04

PL8-04

8

R1/2

11

35.5

21

23.5

4.5

PL3/8-01

PL10-01

10

R1/8

8

35.5

17

27.4

4.5

PL3/8-02

PL10-02

10

R1/4

10

37.5

17

27.4

4.5

PL3/8-03

PL10-03

10

R3/8

10

38

17

27.4

4.5

PL3/8-04

PL10-04

10

R1/2

11

38.6

21

27.4

4.5

PL1/2-01

PL12-01

12

R1/8

8

38

19

30.3

5

PL1/2-02

PL12-02

12

R1/4

10

39.5

19

30.3

5

PL1/2-03

PL12-03

12

R3/8

10

40.5

19

30.3

5

PL1/2-04

PL12-04

12

R1/2

11

42

21

30.3

5

PL14-03

14

R3/8

12

42.5

24

30.3

4

PL14-04

14

R1/2

15

45

24

30.3

4

PL16-03

16

R3/8

15

50

24

34

4

PL16-04

16

R1/2

15

50.5

27

34

4

नाम/प्रकार

इन्टरफेस संरचना विवरण

पीसी कोहनी

पाइप जोइन्ट ९०° कोणमा झुकेको छ, र अर्को छेउ आन्तरिक रूपमा थ्रेड गरिएको छ

PL कुहिनो

एउटा छेउ घुसाइएको छ र अर्को छेउमा ९०° को बाह्य थ्रेड छ

PV कोहनी

दुबै छेउहरू ट्यूब सम्मिलित प्रकारका हुन्, 90 ° बन्डको साथ
