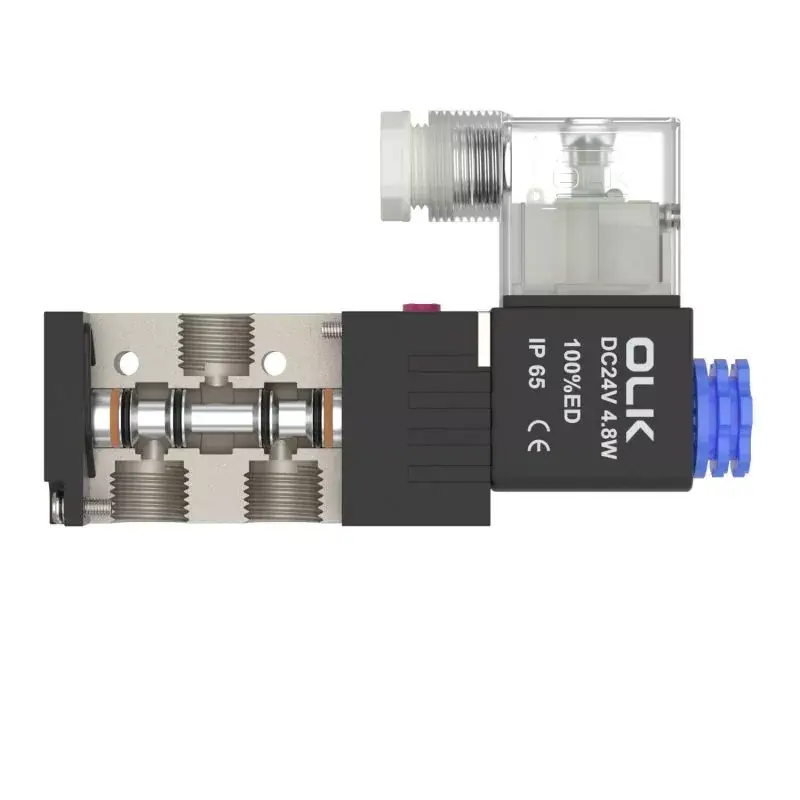

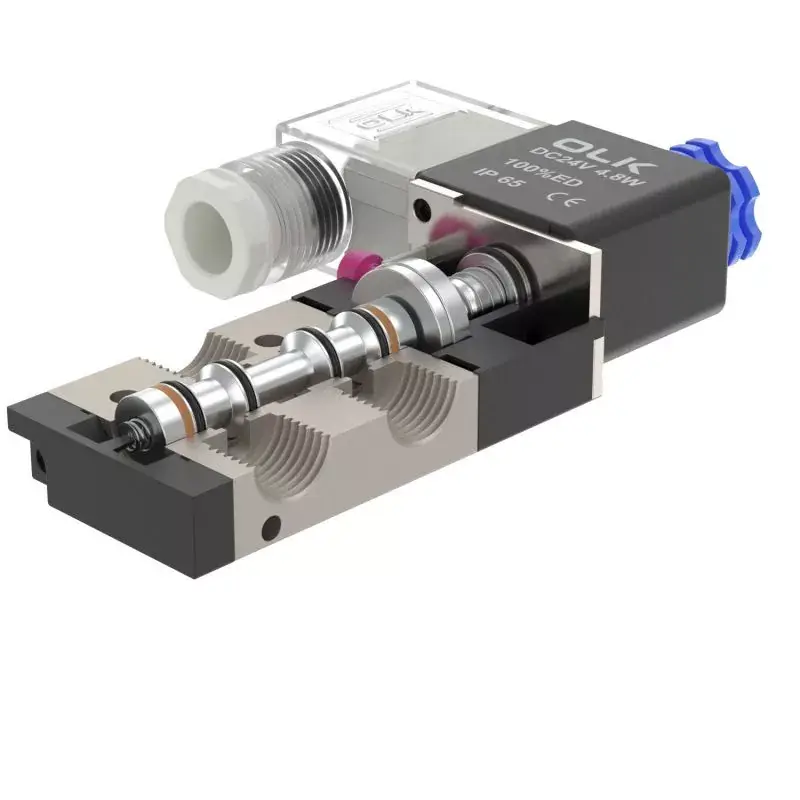

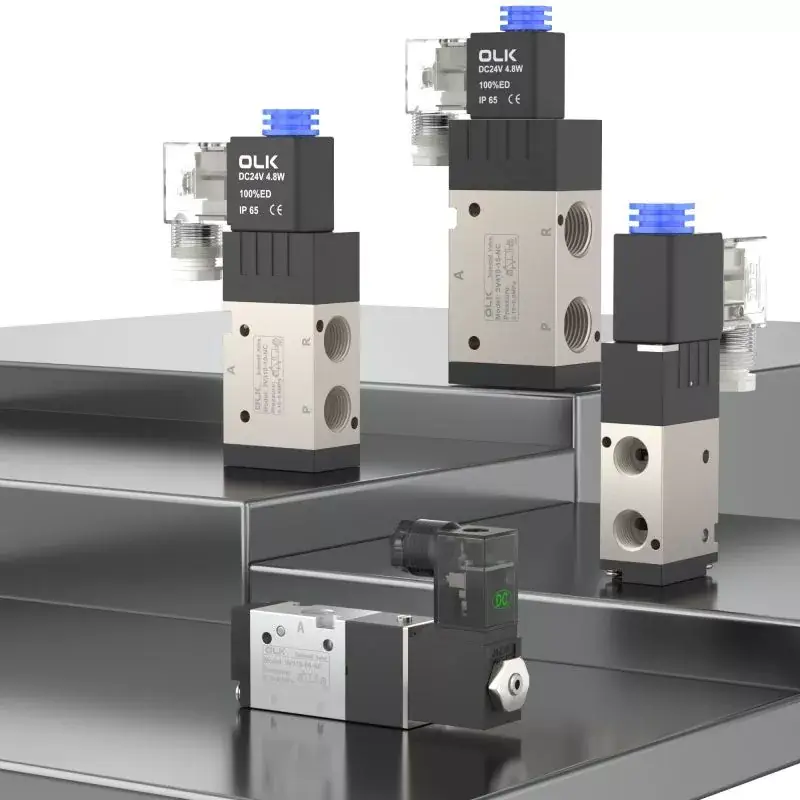

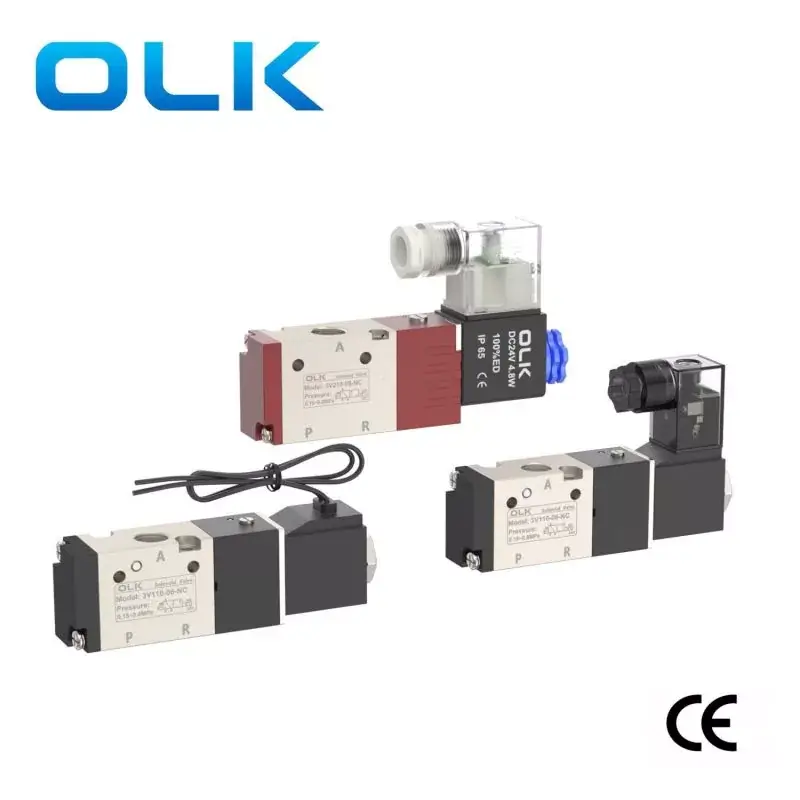

Ouleikai (OLK) 3V शृङ्खला Solenoid Valve 3 Way, पाइलट-संचालित solenoid दिशात्मक भल्भ कोटीसँग सम्बन्धित छ, छिटो प्रतिक्रिया गति र विश्वसनीय सञ्चालन, एकल-अभिनय सिलिन्डरहरू नियन्त्रण गर्न उपयुक्त छ। भल्भ शरीर जंग-प्रतिरोधी, उच्च-तापमान-प्रतिरोधी एल्युमिनियम मिश्र धातुबाट बनेको छ, यसले विभिन्न कठोर वातावरणमा प्रयोगको लागि उपयुक्त बनाउँछ।
यसलाई औद्योगिक स्वचालन परिदृश्यहरूसँग मिलाउन सकिन्छ, जस्तै तरल पदार्थ नियन्त्रण र विभिन्न स्वचालित उत्पादन लाइनहरूमा रूपान्तरण, वायवीय उपकरण, चिकित्सा उपकरणहरू, आदि।
प्रतीक:
अर्डर कोड
3V
1
10
6
NO
A
मोडेल
कोड
वाल्व प्रकार
पोर्ट आकार
कार्य प्रकार
भोल्टेज
छैन: दिन प्रकार
3V : 2 स्थिति 3 मार्ग solenoid भल्भ
1:100 श्रृंखला
10: एकल अभिनय solenoid vlave 3/2 बाटो
M5:M5
NO: सामान्यतया बन्द
AC220V
L: रेखा प्रकार
2:200 श्रृंखला
20: डबल एक्टिंग सोलेनोइड भल्भ 3/2 बाटो
०६:जी१/८
NO: सामान्य रूपमा खुला
AC110V
3:300 श्रृंखला
०८:जी१/४
AC24V
4:400 श्रृंखला
10:G3/8
AC36V
१५:G1/2
DC12V
DC24V
1. प्रत्यक्ष-अभिनय कन्फिगरेसन, उत्तरदायी स्विचिंग;
2. सामान्य रूपमा बन्द र सामान्य रूपमा खुला प्रकारका लागि उपलब्ध विकल्पहरू;
3. समाक्षीय बन्द-अफ संरचना, उत्कृष्ट सील, ठूलो प्रवाह दर;
4. तेल स्नेहन लागि आवश्यक छैन;
5. सजिलो स्थापना र डिबगिङको लागि म्यानुअल उपकरणसँग सुसज्जित;
6. बहु मानक भोल्टेज ग्रेडहरू चयनको लागि उपलब्ध छन्।
|
काम गर्ने माध्यम |
हावा (40μm भन्दा बढी फिल्टर मार्फत फिल्टर गरिएको) |
|
कार्य |
पायलट प्रकार |
|
पदहरूको संख्या |
दुई स्थिति तीन बाटो |
|
स्नेहन |
अनावश्यक |
|
कार्य दबाव दायरा MPa(psi) |
०.१५∼०.८(२१~११४) |
|
ग्यारेन्टी दबाव प्रतिरोध |
1.5MPa (215psi) |
|
शारीरिक सामग्री |
एल्युमिनियम मिश्र धातु |
|
मानक भोल्टेज |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
भोल्टेज दायरा प्रयोग गर्नुहोस् |
AC: ±15％DC:±10％ |
|
सुरक्षा स्तर |
IP65 (DIN40050) |
|
गर्मी प्रतिरोध ग्रेड |
कक्षा बी |
|
जडान प्रकार |
DIN सकेट प्रकार, आउटलेट प्रकार |
|
उत्तेजना समय |
०.०५ सेकेन्ड वा कम |
|
मोडेल |
पोर्ट व्यास |
काम गर्ने तापमान डिग्री सेल्सियस |
MAX सञ्चालन आवृत्ति |
प्रवाह क्रस-सेक्शनल क्षेत्र mm² (CV मान) |
शक्ति खपत |
|
3V110-M5 |
M5 |
-20∼70 |
5 पटक/सेकेन्ड |
५.५(०.३१) |
AC: 3VA DC: 3W |
|
3V120-M5 |
M5 |
-20∼70 |
5 पटक/सेकेन्ड |
५.५(०.३१) |
AC: 3VA DC: 3W |
|

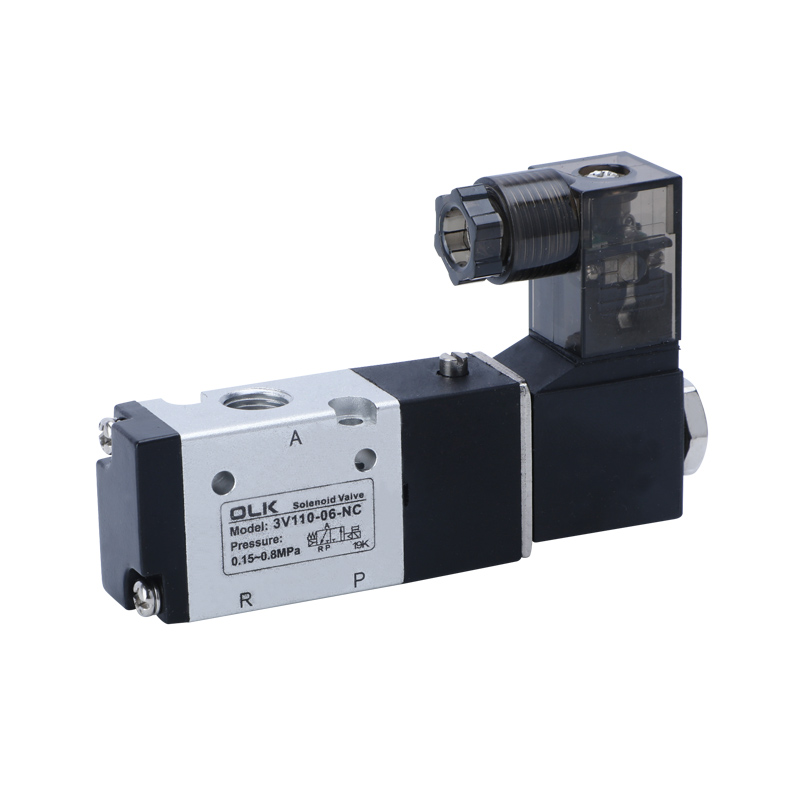

3V110-06 |
G1/8 |
-20∼70 |
5 पटक/सेकेन्ड |
१२.०(०.६७) |
AC: 3VA DC: 3W |
|
3V120-06 |
G1/8 |
-20∼70 |
5 पटक/सेकेन्ड |
१२.०(०.६७) |
AC: 3VA DC: 3W |
|
3V210-06 |
इन्टेक=आउटलेट=G1/8 |
-20∼70 |
5 पटक/सेकेन्ड |
१४.०(०.७८) |
AC: 6VA DC: 4.8W |
|
3V220-06 |
इन्टेक=आउटलेट=G1/8 |
-20∼70 |
5 पटक/सेकेन्ड |
१४.०(०.७८) |
AC: 6VA DC: 4.8W |
|
3V210-08 |
इन्टेक=आउटलेट=G1/4 |
-20∼70 |
5 पटक/सेकेन्ड |
१६.०(०.८९) |
AC: 6VA DC: 4.8W |
|

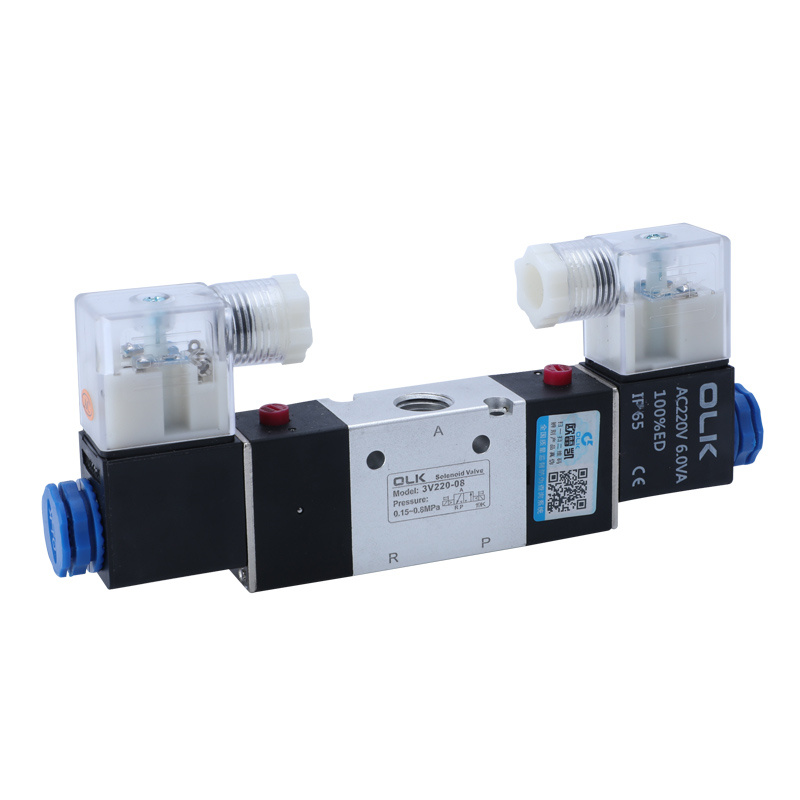

3V220-08 |
इन्टेक=आउटलेट=G1/4 |
-20∼70 |
5 पटक/सेकेन्ड |
१६.०(०.८९) |
AC: 6VA DC: 4.8W |
|
3V310-08 |
इन्टेक=आउटलेट=G1/4 |
-20∼70 |
5 पटक/सेकेन्ड |
२५.० (१.३९) |
AC: 6VA DC: 4.8W |
|
3V320-08 |
इन्टेक=आउटलेट=G1/4 |
-20∼70 |
5 पटक/सेकेन्ड |
२५.० (१.३९) |
AC: 6VA DC: 4.8W |
|
3V310-10 |
इन्टेक=आउटलेट=G3/8 |
-20∼70 |
5 पटक/सेकेन्ड |
३०.०(१.६७) |
AC: 6VA DC: 4.8W |
|
3V320-10 |
इन्टेक=आउटलेट=G3/8 |
-20∼70 |
5 पटक/सेकेन्ड |
३०.०(१.६७) |
AC: 6VA DC: 4.8W |
|
3V410-15 |
इन्टेक=आउटलेट=G1/2 |
-5∼60 |
3 पटक/सेकेन्ड |
५०.०(२.७९) |
AC: 6VA DC: 4.8W |
|
3V420-15 |
इन्टेक=आउटलेट=G1/2 |
-5∼60 |
3 पटक/सेकेन्ड |
५०.०(२.७९) |
AC: 6VA DC: 4.8W |
