Brand:
OLKType:
Femal BSPT Thread (R Thread ) StraightColor:

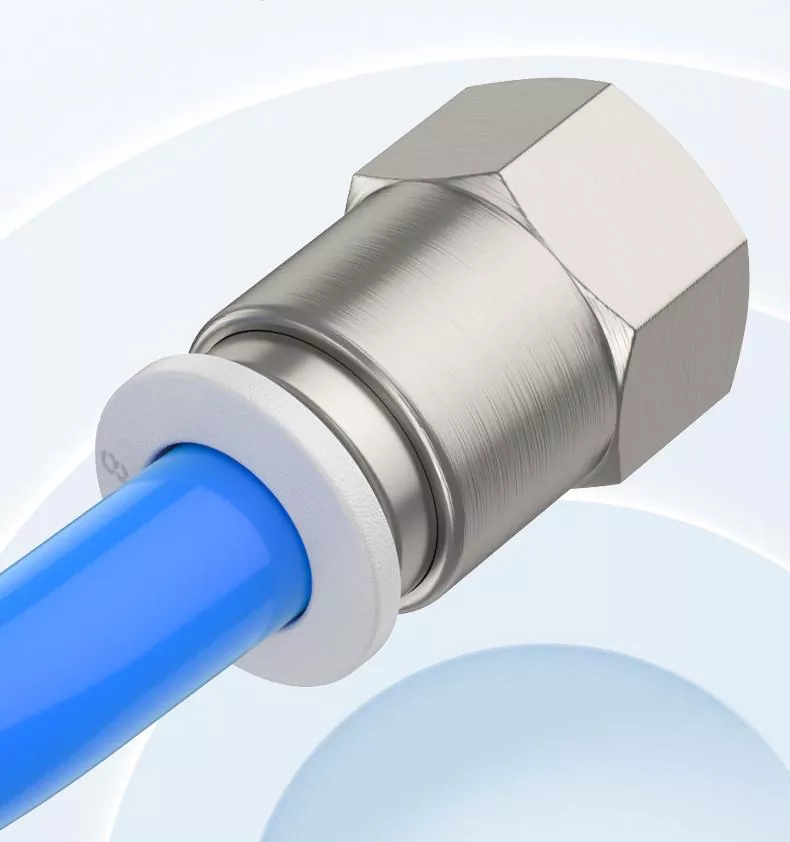

Black,White,BluePCF महिला स्ट्रेट पुश इन ट्यूब फिटिङ र PC पुरुष थ्रेड स्ट्रेट पुश इन ट्यूब फिटिङ सबै आधारभूत प्रकारको पुश-इन-फिटिंगसँग सम्बन्धित छन्। तर PCF महिला आर थ्रेड स्ट्रेट हो। बाह्य थ्रेडेड कम्पोनेन्टहरू जडान गर्न आन्तरिक थ्रेड प्रयोग गरिन्छ, र इन्सर्सन ट्युबको छेउ एक नलीमा जडान गरिएको हुन्छ। सुविधाजनक। उत्पादनमा आन्तरिक थ्रेडहरू छन्, र PCF महिला स्ट्रेट पुश इन ट्यूब फिटिंग आकार छोटो र थप कम्प्याक्ट रूपमा स्थापना गर्न सकिन्छ।
|
अर्डर कोड |
|||
|
PCF |
8 |
-- |
01 |
|
मोडेल |
ट्यूब साइज (मेट्रिक) |
|
थ्रेड प्रकार (55° सीधा ट्यूब थ्रेड) |
|
PCF श्रृंखला फिटिंग |
४:४मिमी |
|
०१:जी१/८ |
|
|
६:६ मिमी |
|
०२:जी१/४ |
|
|
८:८ मिमी |
|
०३:जी३/८ |
|
|
१०:१० मिमी |
|
०४:जी१/२ |
|
|
१२:१२ मिमी |
|
|
|
|
१४:१४ मिमी |
|
|
|
|
१६:१६ मिमी |
|
|
|
तरल पदार्थ |
हावा / पानी (सशर्त) / भ्याकुम |
|
सञ्चालन दबाव |
०-१.० एमपीए |
|
वैक्यूम दबाव |
-100Kpa(10 Torr) |
|
सञ्चालन तापमान |
-10-60 ℃ |
|
सामग्री |
NYLON (PA), Polyurethane (PU) |
|
इन्च ट्यूब फिटिंग |
मेट्रिक ट्यूब फिटिंग |

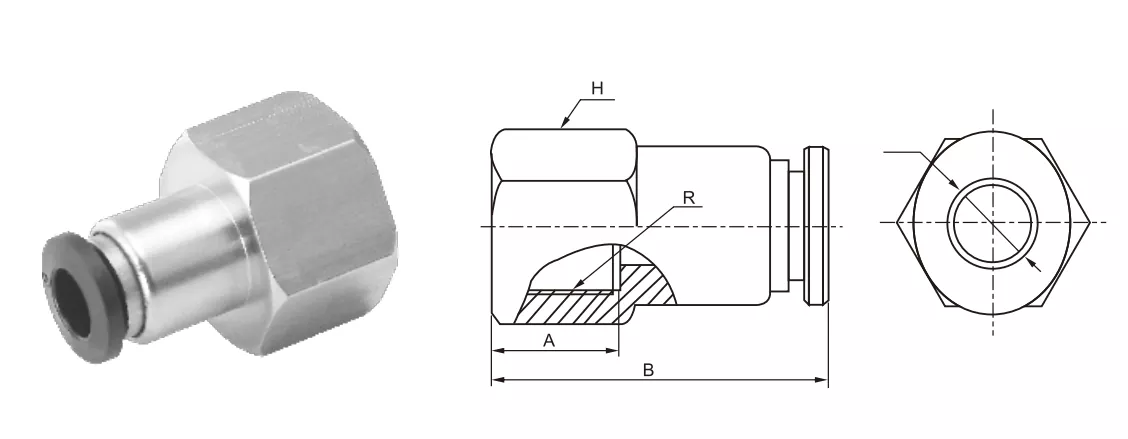

φD |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
M5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
M5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
पीसी |
PCF |
|
टाइप गर्नुहोस् |
पुश-इन-कनेक्टर |
|
|
थ्रेड प्रकार समर्थन |
BSPT / NPT / मेट्रिक |
|
|
थ्रेड |
पुरुष |
महिला |
|
स्थापना |
थ्रेडेड प्वाल वा सिलिन्डर र अन्य उपकरणको टुप्पोमा पेंच गर्नुहोस् |
बाहिरी थ्रेड गरिएको सिलिन्डर वा जोडमा स्क्रू गर्नुहोस् |
|
आवेदन |
सबैभन्दा सामान्य सार्वभौमिक मोडेल, रुचाइएको, आन्तरिक थ्रेड उपकरण संग सुसज्जित |
बाह्य थ्रेडेड फिटिंगहरूसँग जडान गर्न वा उच्च ठाउँ आवश्यकताहरू भएका अवस्थामा प्रयोग गरिन्छ |
|
सिलिन्डर वा भल्भ बडीमा स्थापित (सिलिन्डरमा आन्तरिक थ्रेडहरू छन्), थ्रेड गरिएको छेउ उपकरणमा जोडिएको छ, र नली प्रयोगको लागि सम्मिलित गरिएको छ। |
कन्ट्रोल भल्भ वा सोलेनोइड भल्भ (बाह्य थ्रेडको साथ) को एयर आउटलेट जडान गर्नुहोस् र यन्त्रलाई आन्तरिक थ्रेडसँग मिलाउनुहोस्, र अर्को छेउमा नली घुसाउनुहोस्। |
|
|
बलियो लक बल वा उच्च सील आवश्यकताहरू आवश्यक छ, प्राय: थ्रेड सीलेन्ट वा ओ-रिंग संग संयोजनमा प्रयोग गरिन्छ। |
सीमित ठाउँको कारणले जडानको लागि आन्तरिक थ्रेडहरू मात्र प्रयोग गर्न सकिन्छ। समग्र संयुक्त लम्बाइ घटाउन सक्छ |
|
कुन वायवीय अनुप्रयोगहरू PCF महिला स्ट्रेट पुश इन ट्यूब फिटिङका लागि उपयुक्त छन्?
यो उच्च स्थान आवश्यकताहरु संग एक बाह्य थ्रेडेड सहायक जडान हुनुपर्छ
PCF कनेक्टर संयुक्त प्रयोग गर्दा मैले केमा ध्यान दिनुपर्छ?
सञ्चालन दबाव 1.0MPa भन्दा बढी हुन सक्दैन
