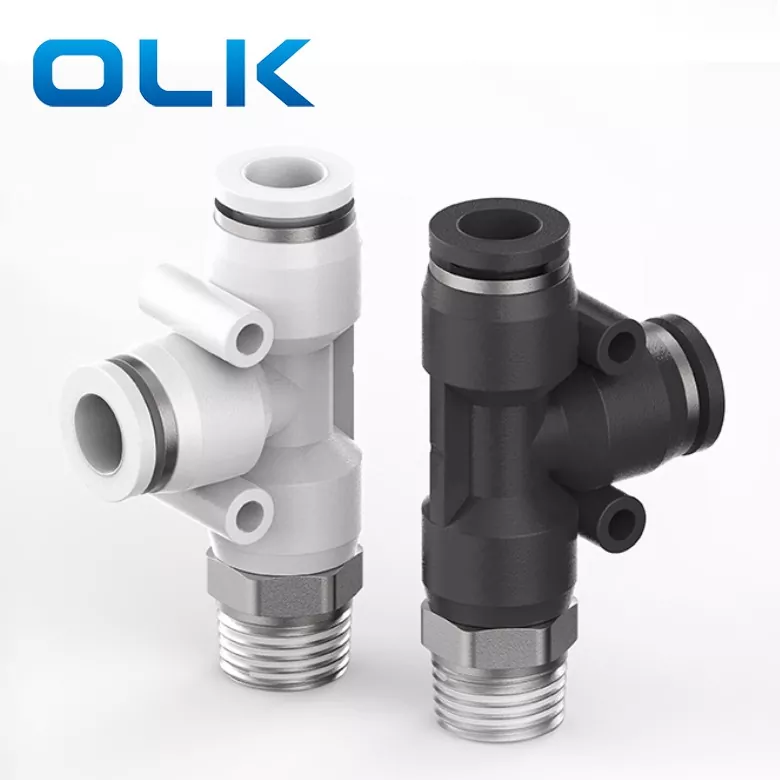

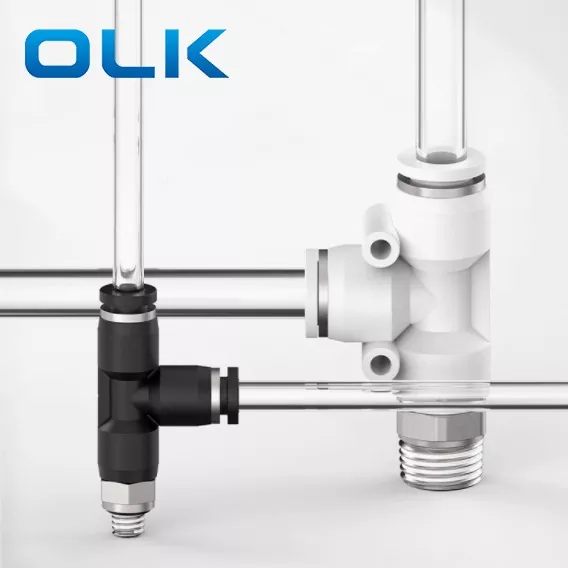

PD रन टि पुश इन ट्यूब फिटिंग

अर्डर कोड

PD

8

--

01

मोडेल

ट्यूब साइज (मेट्रिक)

थ्रेड प्रकार (55° सीधा ट्यूब थ्रेड)

PD श्रृंखला फिटिंग

४:४मिमी

०१:जी१/८

६:६ मिमी

०२:जी१/४

८:८ मिमी

०३:जी३/८

१०:१० मिमी

०४:जी१/२

१२:१२ मिमी

१४:१४ मिमी

१६:१६ मिमी

तरल पदार्थ

हावा / पानी (सशर्त) / भ्याकुम

सञ्चालन दबाव

०-१.० एमपीए

वैक्यूम दबाव

-100Kpa(10 Torr)

सञ्चालन तापमान

-10-60 ℃

सामग्री

NYLON (PA), Polyurethane (PU)

इन्च ट्यूब फिटिंग

मेट्रिक ट्यूब फिटिंग

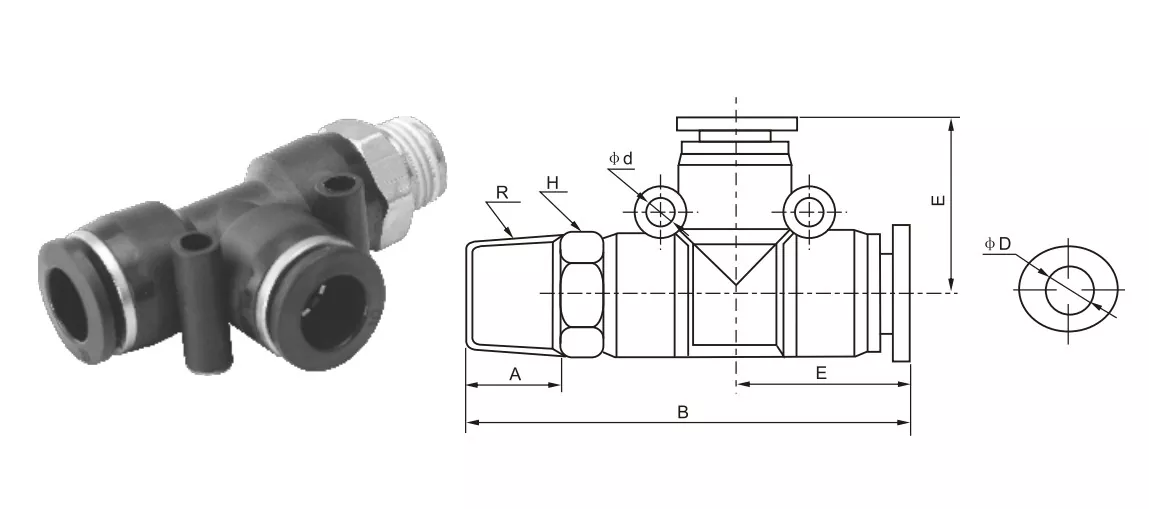

φD

R

A

B

E

H

φd

PD5/32-M5

PD4-M5

4

M5

4.5

44

18.4

10

/

PD5/32-01

PD4-01

4

R1/8

7

44

18.4

10

/

PD5/32-02

PD4-02

4

R1/4

9

47.5

18.4

14

/

PD1/4-M5

PD6-M5

6

M5

4.5

47

20.8

12

3.5

PD1/4-01

PD6-01

6

R1/8

7

48.5

20.8

12

3.5

PD1/4-02

PD6-02

6

R1/4

9

51

20.8

14

3.5

PD1/4-03

PD6-03

6

R3/8

10

51.5

20.8

17

3.5

PD1/4-04

PD6-04

6

R1/2

11

54

20.8

21

3.5

PD5/16-01

PD8-01

8

R1/8

8

54

22.8

14

4.5

PD5/16-02

PD8-02

8

R1/4

10

55.5

22.8

14

4.5

PD5/16-03

PD8-03

8

R3/8

10

57

22.8

17

4.5

PD5/16-04

PD8-04

8

R1/2

11

58

22.8

21

4.5

PD3/8-01

PD10-01

10

R1/8

8

64.2

38.3

17

4.5

PD3/8-02

PD10-02

10

R1/4

10

67

38.3

17

4.5

PD3/8-03

PD10-03

10

R3/8

10

66

28.3

17

4.5

PD3/8-04

PD10-04

10

R1/2

11

67

28.3

21

4.5

PD1/2-01

PD12-01

12

R1/8

8

67

29.6

19

5

PD1/2-02

PD12-02

12

R1/4

10

68.8

29.6

19

5

PD1/2-03

PD12-03

12

R3/8

10

68.8

29.6

19

5

PD1/2-04

PD12-04

12

R1/2

11

70

29.6

21

5

PD14-03

16

R3/8

12

35

24

4

PD14-04

16

R1/2

15

85

35

24

4

नाम/प्रकार

इन्टरफेस संरचना विवरण

रन टी (PD)

मुख्य वायुप्रवाह सीधा छ, र शाखाहरू ठाडो रूपमा बाहिर नेतृत्व गरिन्छ

शाखा टी (PB)

दुई इन्टरफेसहरू दायाँ कोणमा जोडिएका छन्, एउटा "T" को शाखामा

बराबर टी

समान आकारको साथ तीन पोर्टहरू
