एक-तर्फी प्रवाह नियन्त्रण भल्भ एक प्रवाह नियन्त्रण भल्भ हो जुन चेक भल्भ र समानान्तरमा थ्रोटल भल्भले बनेको हुन्छ। यो सामान्यतया सिलिन्डरको गति नियन्त्रण गर्न प्रयोग गरिन्छ र यसलाई गति नियन्त्रकको रूपमा पनि चिनिन्छ।
SL प्रवाह नियन्त्रण भल्भ प्रकार्य एक-तरफा सील रिंग मार्फत हासिल गरिएको छ। तस्बिर (a) ले निकास थ्रोटलिंग देखाउँछ, र फोटो (b) ले इनलेट थ्रॉटलिंग देखाउँछ - फरक केवल सीलिंग रिंगको स्थापना दिशाबाट आउँछ।
यो भल्भ सिधै सिलिन्डरमा माउन्ट गरिएको छ, फिटिङ, ट्युबिङ, काम गर्ने समय र लागत बचत हुन्छ। यसको कुंडा डिजाइनको साथ, पाइपिंग दिशा स्थापना पछि स्वतन्त्र रूपमा समायोजित गर्न सकिन्छ। थ्रोटल भल्भ पनि लक गर्ने संयन्त्रसँग सुसज्जित छ।
· यो actuators को लागि एक गति नियन्त्रक हो।
· सबै R र NPT थ्रेडेड फिटिङले सील गर्नको लागि सीलेन्ट प्रयोग गर्दछ।
· सबै सीधा थ्रेडहरूले सील गर्न मानक ओ-रिंगहरू प्रयोग गर्छन्।
|
ब्रान्ड |
IMI/Norgren |
SMC |
पार्टी |
IMI/Norgren |
CHELIC |
CKD |
|
फोटो |
|
|
|
|
|
|
|
बाहिर |
PSL(A) |
AS220(ग्रे नब) |
गला |
COTA(R थ्रेड) COK51(G थ्रेड) |
Qsc- र |
ASL |
|
मा |
PSL(B) |
AS221 (नीलो नब) |
GRLZ |
COSA(R थ्रेड) COL51(G थ्रेड) |
QSC-B |
-- |
|
नाम |
1. गति नियन्त्रक 2. एकतर्फी प्रवाह नियन्त्रण भल्भ 3. एक दिशात्मक प्रवाह नियन्त्रण भल्भ 4. चेक भल्भको साथ थ्रोटल भल्भ 5. प्रवाह नियामक (चेक भल्भ संग) 6. वायवीय गति नियामक |
|||||
गति नियन्त्रकहरू एक्ट्युएटरहरूको विस्तार र फिर्ता गर्ने गति समायोजन गर्न प्रयोग गरिने सामान्य वायवीय कम्पोनेन्टहरू हुन्। थ्रोटल भल्भहरू अनिवार्य रूपमा प्रवाह-समायोजित कम्पोनेन्टहरू हुन् जसले सिलिन्डर गतिलाई नियन्त्रण गर्दछ, तर तिनीहरूको स्थापना स्थिति, थ्रॉटलिंग दिशाहरू, र शरीर डिजाइनहरू फरक हुन्छन्। नियन्त्रण विधि अनुसार, तिनीहरू निकास-थ्रॉटलिंग प्रकार र इनलेट-थ्रॉटलिंग प्रकारमा विभाजन गर्न सकिन्छ।

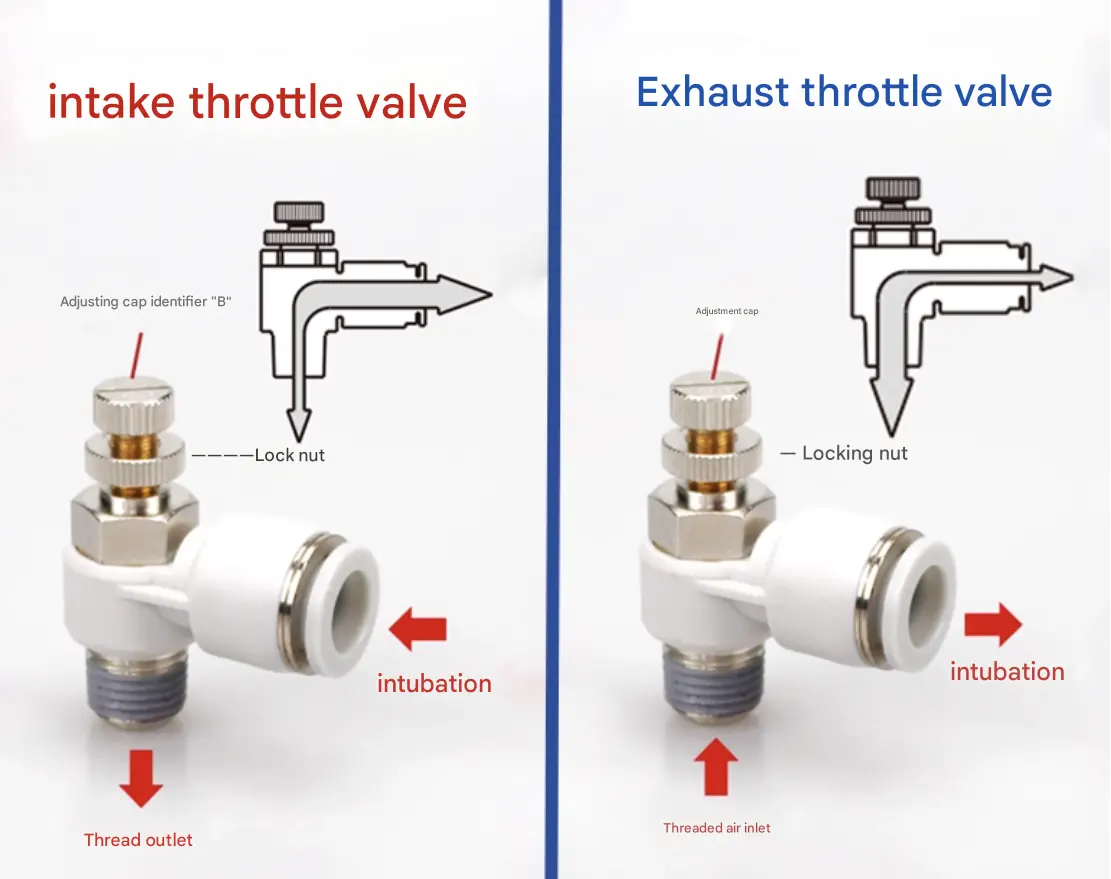

यी इनलेट र निकास थ्रोटल भल्भहरू हुन्, क्याप मार्किङ 'B' र 'आउट'द्वारा छुट्याइन्छ। तिनीहरू सँगै प्रयोग गर्न सकिन्छ: इनलेट थ्रोटल भल्भले हावा आपूर्ति प्रवाह समायोजन गर्दछ, जबकि निकास थ्रोटल भल्भले अधिक सटीक प्रणाली नियन्त्रणको लागि सिलिन्डर गति नियन्त्रण गर्दछ।

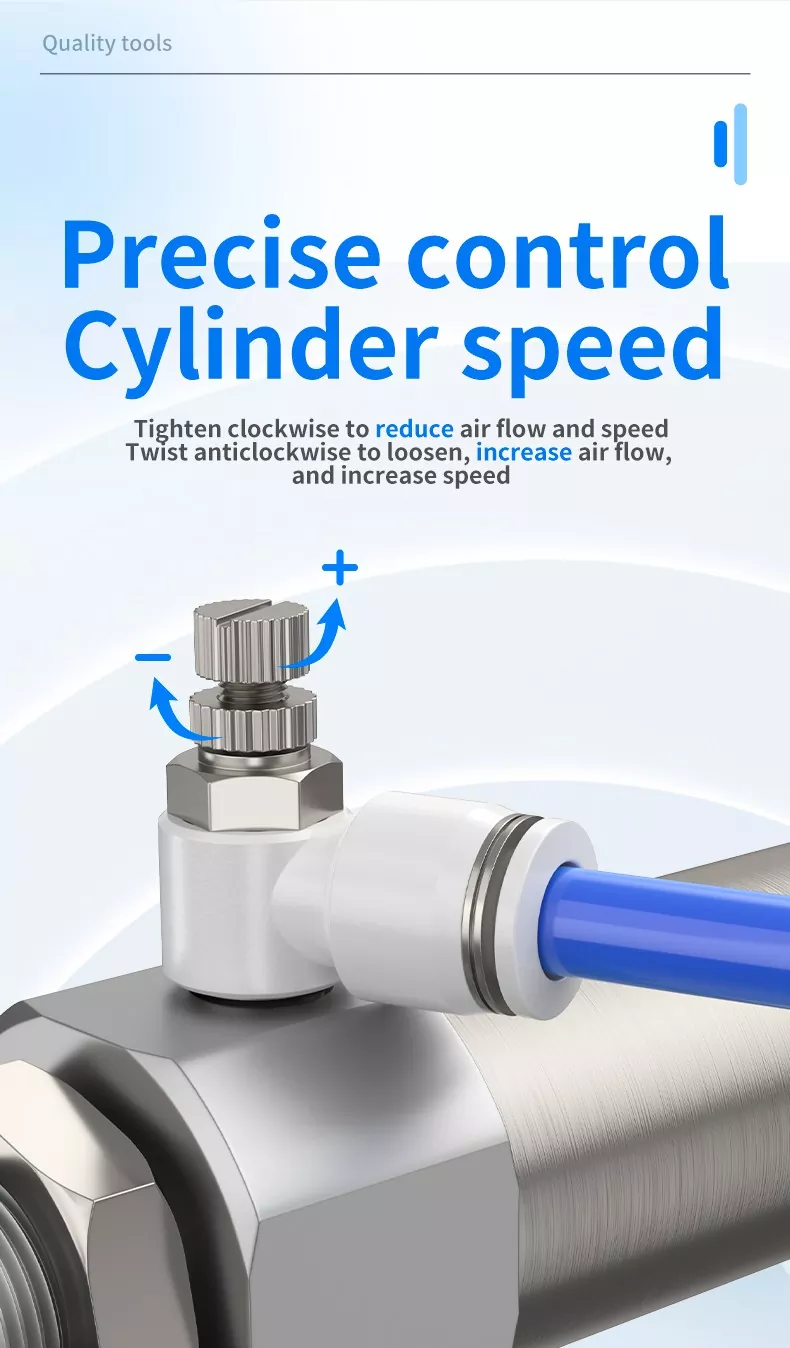

थ्रॉटल भल्भमा मुख्यतया भल्भ बडी, भल्भ कोर, समायोजन यन्त्र र सिलहरू हुन्छन्। निकास थ्रोटल भल्भको समायोजन भागमा समायोजन व्हील र लकिङ व्हील समावेश छ। इनलेट थ्रॉटल भल्भ बाहिरी रूपमा उस्तै देखिन्छ, र दुवैलाई पहिले लकिङ ह्वील ढिलो गरेर, प्रवाह सेट गर्न समायोजन व्हील घुमाएर, र त्यसपछि यसलाई ठीक गर्न लकिङ ह्वीललाई कडा पारेर समायोजन गरिन्छ।

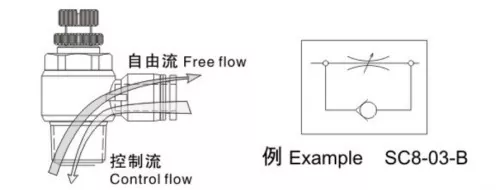

इनलेट थ्रॉटल भल्भहरूले ट्यूब मार्फत हावा लिन्छ र थ्रेडेड पोर्ट मार्फत निकास; निकास थ्रोटल भल्भले थ्रेडेड पोर्ट मार्फत हावा लिन्छ र ट्यूब मार्फत निकास दिन्छ।
|
SL-B (इनटेक थ्रोटल नियन्त्रण) |
SL (निकास थ्रोटल नियन्त्रण) |
|
|
|
|
फिटिंगको अन्त्यबाट आउने हावालाई नियन्त्रण गर्नुहोस्। थ्रेडेड छेउबाट निस्कने फिटिङ्सबाट निस्कने हावा कुनै प्रतिबन्ध बिना हुन्छ। |
थ्रेड गरिएको छेउबाट प्रवाह हुने हावालाई नियन्त्रण गर्नुहोस्। थ्रेडेड छेउबाट निस्कने फिटिङ्सबाट निस्कने हावा कुनै प्रतिबन्ध बिना हुन्छ। |
|
SL4-M3B,SL4-M4B,SL4-M5B,SL-M6B,SL4-01B,SL4-02B, |
SL4-M3,SL4-M4,SL4-M5,SL4-M6,SL4-01,SL4-02 |
|
SL6-M3B,SL6-M4B,SL6-M5B,SL6-M6B,SL6-01B,SL6-02B,SL6-03B,SL6-04B |
SL6-M3,SL6-M4,SL6-M5,SL6-M6,SL6-M6,SL6-01,SL6-02,SL6-03,SL6-04 |
|
SL8-M5B, SL8-M6B, SL8-01B, SL8-02B, SL8-03B, SL8-04B |
SL8-M5,SL8-01,SL8-02,SL8-03,SL8-04 |
|
SL10-01B, SL10-02B, SL10-03B, SL10-04B |
SL10-01, SL10-02, SL10-03, SL10-04 |
|
SL12-02B, SL12-03B, SL12-04B, |
SL12-01, SL12-02, SL12-03, SL12-04 |
|
|
SL16-03, SL16-04 |
कार्यात्मक प्रतीकहरूबाट, हामी देख्न सक्छौं कि दुबै निकास र इनलेट प्रवाह नियन्त्रण भल्भहरू एकतर्फी थ्रॉटल भल्भहरू हुन्, प्रवाहलाई केवल एक दिशामा नियन्त्रण गर्ने क्रममा रिभर्स एयरफ्लोलाई स्वतन्त्र रूपमा पार गर्न अनुमति दिँदै। डबल-अभिनय सिलिन्डरहरूको लागि, सिलिन्डर आन्दोलन स्थिरता सुधार गर्न निकास थ्रोटल भल्भहरूलाई प्राथमिकता दिइन्छ। एकल-अभिनय सिलिन्डरहरूका लागि, जुन सामान्यतया विस्तार वा फिर्ता लिनको लागि वसन्त प्रयोग गरिन्छ जब त्यहाँ कुनै हावा आपूर्ति हुँदैन, ग्यासले अपरेशनको क्रममा वसन्त बललाई जित्नु पर्छ, त्यसैले इनलेट थ्रोटल भल्भहरू गति नियन्त्रणको लागि उपयुक्त छन्।

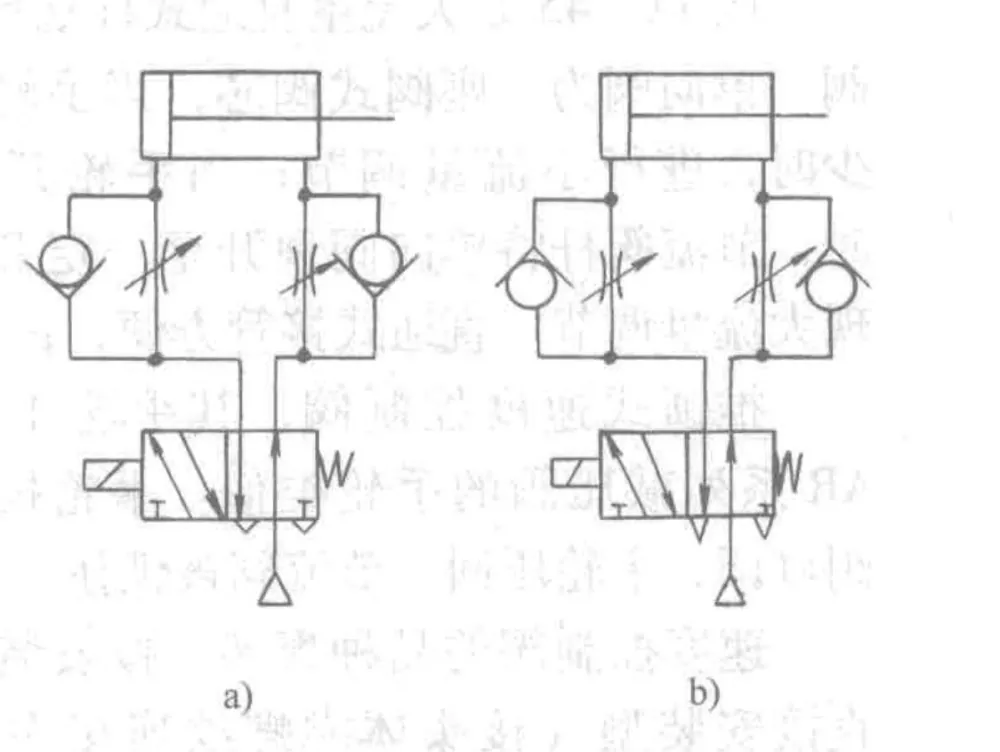

रेखाचित्रले वायवीय सर्किटमा गति नियन्त्रण भल्भ जडान गर्ने २ तरिकाहरू देखाउँछ।
· （a） (निकास थ्रोटलिंग) मा, जब दिशात्मक भल्भ सक्रिय हुन्छ, सिलिन्डरको इनलेट साइडमा चेक भल्भ खुल्छ, रडलेस साइडलाई छिटो भर्न अनुमति दिन्छ। रड छेउमा हावा थ्रोटल भल्भ मार्फत मात्र निस्कन सक्छ। थ्रोटल खोल्ने समायोजन गरेर, सिलिन्डर गति नियन्त्रण गर्न सकिन्छ। यो विधि स्थिर पिस्टन आन्दोलन प्रदान गर्दछ र सबैभन्दा सामान्य रूपमा प्रयोग सर्किट हो।
· （b） (इनलेट थ्रॉटलिंग) मा, इनलेट-साइड चेक भल्भ बन्द छ र निकास-साइड चेक भल्भ खुला छ। इनलेट एयरफ्लो सानो छ, त्यसैले इनलेट चेम्बरमा दबाब बिस्तारै बढ्छ, जबकि निकास कक्षको दबाब छिट्टै घट्छ। पिस्टन मुख्यतया हावा विस्तार द्वारा चल्छ, गति नियन्त्रण अस्थिर बनाउँछ। यो विधि सामान्यतया एकल-अभिनय सिलिन्डरहरू, क्ल्याम्पिङ सिलिन्डरहरू, वा कम-घर्षण सिलिन्डरहरूको लागि मात्र प्रयोग गरिन्छ।

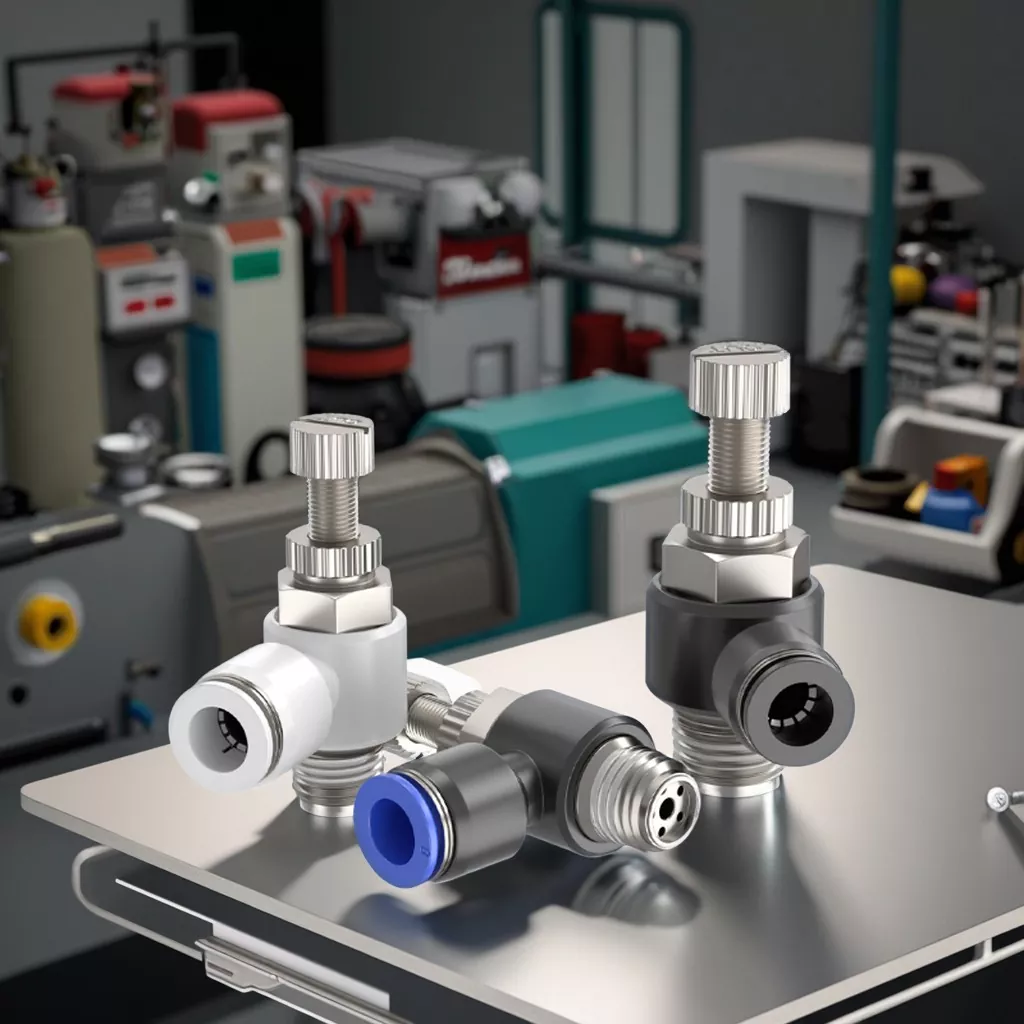

SL12-02B, SL12-03B, SL12-04B,सटीक एक्चुएटर गति नियमनको लागि डिजाइन गरिएको उच्च-गुणस्तरको वायमेटिक गति नियन्त्रकहरू हुन्। सरल तर भरपर्दो संरचनाको साथ, प्रत्येक भल्भले थ्रॉटल मेकानिज्म र एक-तर्फी चेक भल्भलाई एकीकृत गर्दछ, जसले नि: शुल्क रिभर्स प्रवाह सक्षम पार्दै नियन्त्रित वायुप्रवाहलाई एक दिशामा अनुमति दिन्छ।

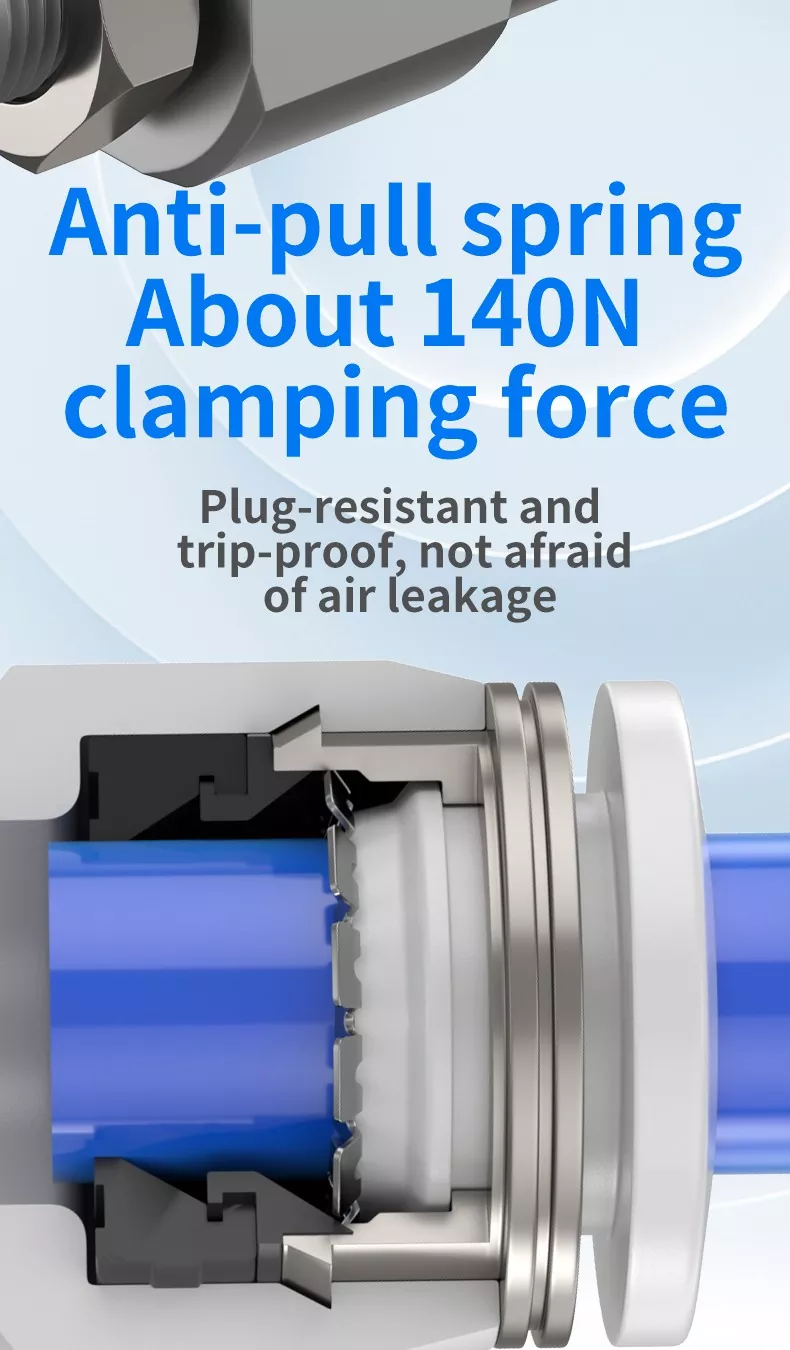

दुबै इनलेट- र निकास-थ्रोटलिंग प्रकारहरूमा उपलब्ध, SL भल्भहरू बचत गर्न सिलिन्डरहरूमा सीधा माउन्ट गर्न सकिन्छ।पाइपिङ, पाइपिङ, र स्थापना समय। कुंडा डिजाइनले लचिलो पाइपिङ अभिमुखीकरणलाई अनुमति दिन्छ, र लकिङ मेकानिजमको साथ समायोजन व्हीलले राम्रो र स्थिर प्रवाह नियन्त्रण सुनिश्चित गर्दछ।
वायवीय स्वचालन, एकल- वा डबल-अभिनय सिलिन्डरहरू, क्ल्याम्पिङ सिलिन्डरहरू, र कम-घर्षण सिलिन्डरहरूमा व्यापक रूपमा प्रयोग गरिन्छ, SL भल्भहरूले सिलिन्डर प्रदर्शन सुधार गर्न, चक्र समय घटाउन, र प्रणाली स्थिरता अनुकूलन गर्न मद्दत गर्दछ। OLK SL शृङ्खलाको साथ, तपाईंले आफ्नो वायवीय प्रणालीहरूको लागि भरपर्दो, प्रभावकारी, र प्रयोग गर्न सजिलो गति नियन्त्रण समाधानहरू प्राप्त गर्नुहुन्छ।
