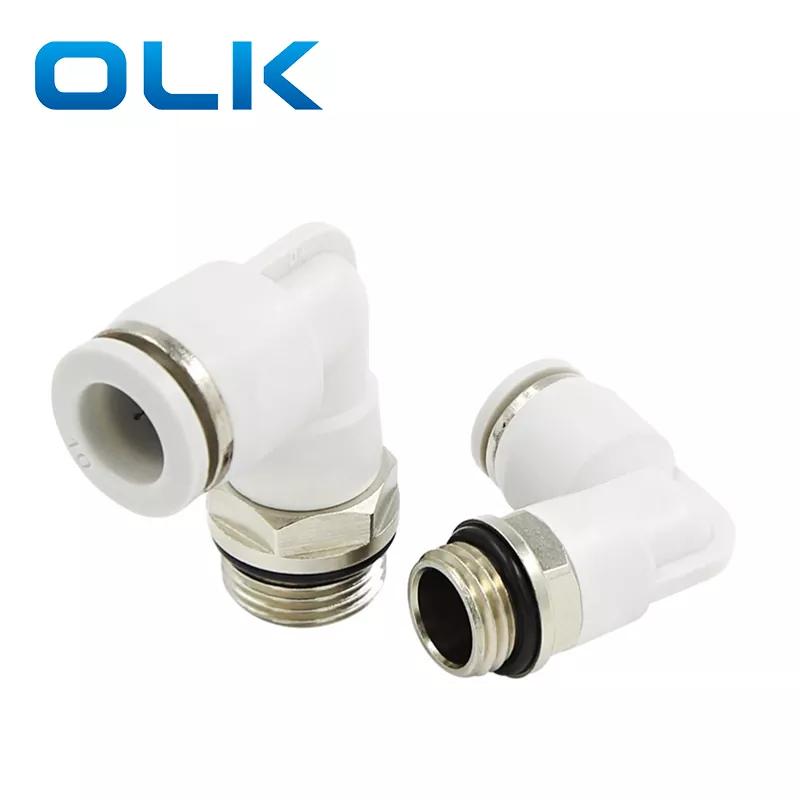

PL-G पुरुष एल्बो पुश इन ट्यूब फिटिंग

अर्डर कोड

PL

8

--

G01

मोडेल

ट्यूब साइज (मेट्रिक)

थ्रेड प्रकार (55° सीधा ट्यूब थ्रेड)

४:४मिमी

०१:जी१/८

६:६ मिमी

०२:जी१/४

८:८ मिमी

०३:जी३/८

१०:१० मिमी

०४:जी१/२

१२:१२ मिमी

१४:१४ मिमी

१६:१६ मिमी

तरल पदार्थ

हावा / पानी (सशर्त) / भ्याकुम

सञ्चालन दबाव

०-१.० एमपीए

वैक्यूम दबाव

-100Kpa(10 Torr)

सञ्चालन तापमान

-10-60 ℃

सामग्री

NYLON (PA), Polyurethane (PU)

D

G

A

B

E

H

d

PL4-G01

4

G1/8

6

24

19.7

14

-

PL4-G02

G1/4

8

25

19.7

17

-

PL6-G01

6

G1/8

6

24

20.8

14

3.5

PL6-G02

G1/4

8

25

20.8

17

3.5

PL6-G03

G3/8

10

25

20.8

20

3.5

PL6-G04

G1/2

12

25

20.8

24

3.5

PL8-G01

8

G1/8

6

25

23.5

14

4.5

PL8-G02

G1/4

8

25

23.5

17

4.5

PL8-G03

G3/8

10

26

23.5

20

4.5

PL8-G04

G1/2

12

29

23.5

24

4.5

PL10-G01

10

G1/8

6

29

27.4

14

4.5

PL10-G02

G1/4

8

29

27.4

17

4.5

PL10-G03

G3/8

10

30

27.4

20

4.5

PL10-G04

G1/2

12

31

27.4

24

4.5

PL12-G02

12

G1/4

8

31

30.3

17

5

PL12-G03

G3/8

10

33

30.3

20

5

PL12-G04

G1/2

12

33

30.3

24

5

PL16-G03

16

G3/8

10

43

34

24

4

PL16-G04

G1/2

12

45

34

24

4

नाम/प्रकार

इन्टरफेस संरचना विवरण

पीसी कोहनी

पाइप जोइन्ट ९०° कोणमा झुकेको छ, र अर्को छेउ आन्तरिक रूपमा थ्रेड गरिएको छ

PL कुहिनो

एउटा छेउ घुसाइएको छ र अर्को छेउमा ९०° को बाह्य थ्रेड छ

PV कोहनी

दुबै छेउहरू ट्यूब सम्मिलित प्रकारका हुन्, 90 ° बन्डको साथ
