एसएमसी टाइप एसी एफआरएल युनिट कम्प्रेस्ड एयर प्रणालीहरूको लागि फिल्टर, नियामक र लुब्रिकेटर प्रकार्यहरू संयोजन गर्ने मोड्युलर हावा तयारी विधानसभा हो। यस लेखले मुख्य निर्माण, कार्य सिद्धान्तहरू, प्राविधिक विशिष्टताहरू, स्थापना कार्यप्रवाह, मर्मत दिशानिर्देशहरू, औद्योगिक अनुप्रयोगहरू र सामान्य परिचालन FAQहरू समावेश गर्दछ। B2B वायमेटिक खरीददारहरू, मेसिन निर्माणकर्ताहरू र प्रणाली एकीकरणकर्ताहरूका लागि डिजाइन गरिएको, सामग्रीले पाठकहरूलाई SMC Type AC FRL एकाइले उनीहरूको संकुचित वायु उपचार आवश्यकताहरूसँग मेल खान्छ कि छैन भनेर मूल्याङ्कन गर्न मद्दत गर्दछ। ठीकसँग चयन गरिएको र मर्मत गरिएको FRL हार्डवेयरले डाउनस्ट्रीम वायमेटिक एक्चुएटरहरू, भल्भहरू र सिलिन्डरहरूलाई नमी, ठोस कणहरू र अपर्याप्त स्नेहनबाट जोगाउँछ, स्वचालित उत्पादन वातावरणहरूमा अप्रत्याशित डाउनटाइम र कम्पोनेन्ट पहिरन कम गर्छ।

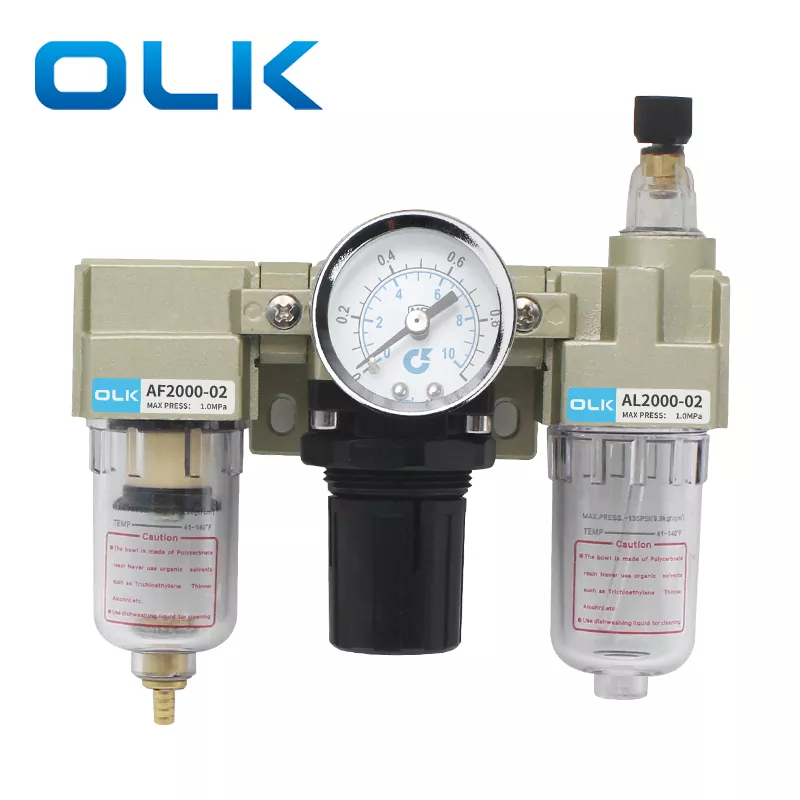

FRL भनेको फिल्टर, रेगुलेटर र लुब्रिकेटर हो। SMC प्रकार AC FRL एकाइले यी तीनवटा वायु प्रशोधन मोड्युलहरूलाई एउटा कम्प्याक्ट मोड्युलर इकाईमा एकीकृत गर्दछ। यसले एयर कम्प्रेसरहरू पछि र वायमेटिक उपकरणहरू अघि फिट गरिएको फ्रन्ट-लाइन एयर स्रोत प्रोसेसरको रूपमा कार्य गर्दछ। एयर कम्प्रेसरहरू द्वारा उत्पन्न कच्चा संकुचित हावामा पानी कन्डेनसेट, राम्रो धुलो कणहरू, पाइपलाइन खिया र अन्य प्रदूषकहरू हुन्छन्। हावा पूर्व उपचार बिना, यी अशुद्धताहरूले सील सतहहरू स्क्र्याच गर्दछ, सानो भल्भ पोर्टहरू ब्लक गर्दछ र रबर सिलहरूको उमेर बढ्छ। कम्प्रेसर साइकल चलाउँदा दबावको उतार-चढावले सिलिन्डर र वायमेटिक एक्चुएटरहरूको अस्थिर आन्दोलन पनि निम्त्याउँछ।
एसएमसी प्रकार एसी एफआरएल इकाईले यी साझा वायवीय प्रणाली चुनौतीहरूलाई एउटै सभामा समाधान गर्छ। यसले आर्द्रता र ठोस मलबे हटाउँछ, आउटपुट हावाको चापलाई स्थिर गर्दछ, र स्लाइडिङ वायवीय भागहरू लुब्रिकेट गर्न वायुप्रवाहमा नियन्त्रित तेलको धुंधलाई इन्जेक्सन गर्दछ। मोड्युलर एसी श्रृंखला डिजाइनले सजिलो संयोजन र विच्छेदन, आदानप्रदान गर्न सकिने बडी साइज र सुविधाजनक माउन्टिङ कोष्ठकहरूलाई समर्थन गर्दछ। यो मोडेलले क्लासिक SMC AC श्रृंखला लेआउट र आयामी मानकलाई पछ्याउँछ, यसलाई प्रतिस्थापन परियोजनाहरू र नयाँ वायवीय स्टेशन निर्माणहरूको लागि व्यापक रूपमा अपनाइने विकल्प बनाउँछ।
फिल्टर मोड्युल एसएमसी टाइप एसी एफआरएल इकाईको इनलेट साइडमा बस्छ। आगमन संकुचित हावा फिल्टर कचौरा च्याम्बरमा प्रवेश गर्दछ। हावाको प्रवाहले दिशा परिवर्तन गर्छ, भारी पानीका थोपाहरू र ठूला ठोस कणहरूलाई तल्लो कचौरामा बस्न बाध्य पार्छ। राम्रो फिल्टर कारतूसले माइक्रोन-स्तर ठोस प्रदूषकहरू कब्जा गर्दछ। पारदर्शी पोलीकार्बोनेट कचौराले अपरेटरहरूलाई विच्छेदन नगरी तरल संचय दृश्य रूपमा जाँच गर्न दिन्छ। ड्रेन विकल्पहरूमा म्यानुअल ड्रेन र फ्लोट स्वत: ड्रेन संस्करणहरू समावेश छन्। कचौरा भित्र जम्मा भएको तरल पदार्थलाई डाउनस्ट्रीम एयर पाइपलाइनहरूमा पुन: प्रवेश गर्नबाट रोक्नको लागि नियमित रूपमा निकासी गर्नुपर्छ।
निस्पंदन पछि, हावा दबाव नियामक खण्डमा प्रवाह गर्दछ। आन्तरिक वसन्त-डायाफ्राम सन्तुलन संयन्त्रले वास्तविक-समय आउटलेट दबाव विरुद्ध पूर्व निर्धारित लक्ष्य दबाब तुलना गर्दछ। यदि इनलेट प्रेशर बढ्छ वा घट्छ भने, नियामकले स्वचालित रूपमा आउटलेट दबाब स्थिर राख्न भल्भ खोल्ने समायोजन गर्दछ। शीर्ष समायोजन घुंडी दबाब ट्युनिङको लागि उठाउन सकिन्छ र लक सेटिङहरूमा धकेलिन्छ। यो लक संरचनाले निरन्तर सञ्चालनको क्रममा मेसिन कम्पनले गर्दा हुने दबाब बहावलाई रोक्छ। एम्बेडेड प्रेसर गेजले साइटमा सेटअप र निगरानीको लागि प्रत्यक्ष दबाव पठन प्रदान गर्दछ।
हावा अन्तिम प्रशोधन चरणको रूपमा लुब्रिकेटरमा सर्छ। हावा पास गरेर उत्पन्न हुने नकारात्मक दबाबले भण्डारण कचौराबाट वायवीय तेल निकाल्छ। तेल राम्रो धुवाँमा परिणत हुन्छ र कम्प्रेस गरिएको हावासँग समान रूपमा मिसिन्छ। तेलको धुवाँले हावाको ट्युबिङको माध्यमबाट यात्रा गर्छ र सिलिन्डर र दिशात्मक नियन्त्रण भल्भहरू भित्रको सम्पर्क सतहहरूलाई कोट गर्छ। ड्रिप समायोजन स्क्रूले तेल आपूर्तिको मात्रा नियन्त्रण गर्दछ। प्राविधिकहरूले डाउनस्ट्रीम वायमेटिक उपकरणहरूको कुल हावा खपत अनुसार तेल ड्रिप दरलाई ट्युन गर्छन्। धेरै तेलले प्रक्रिया उपकरणहरू दूषित गर्दछ; अपर्याप्त स्नेहनले सुख्खा घर्षण र actuators को छोटो सेवा जीवन निम्त्याउँछ।
हावा निश्चित अनुक्रम अनुसार प्रवाह गर्नुपर्छ: फिल्टर → नियामक → लुब्रिकेटर। उल्टो विधानसभाले फिल्टर कारतूस र नियामक आन्तरिक भागहरूको तेल प्रदूषण निम्त्याउँछ, जसले छिटो प्रदर्शनलाई घटाउँछ।
| वस्तु | विशिष्टता |
|---|---|
| प्रमाण दबाव | 1.5 MPa |
| दबाव विनियमन दायरा AC1000 | ०.०५-०.७ एमपीए |
| दबाव विनियमन दायरा AC2000 ~ AC5000 | ०.०५-०.८५ एमपीए |
| कटोरा सामग्री | पोली कार्बोनेट |
| शुद्धता फिल्टर गर्नुहोस् | ५ माइक्रोन |
| थ्रेड विकल्प | जी / आरसी / एनपीटी |
| शरीरको आकार | AC1000, AC2000, AC3000, AC4000, AC5000 |
| शृङ्खला | AW | AC | BR | BFC |
|---|---|---|---|---|
| 2000 श्रृंखला | १/८ | १/८ | १/४ | १/४ |
| 3000 श्रृंखला | १/४ | १/४ | - | - |
मोड्युलर निर्माणले उपकरण मर्मतका लागि स्पष्ट फाइदाहरू ल्याउँछ। जब फिल्टर कार्ट्रिज बन्द हुन्छ वा कचौरा कम्पोनेन्टहरू क्षतिग्रस्त हुन्छन्, मर्मत कर्मचारीहरूले पूर्ण FRL संयोजन स्वैप गर्नुको सट्टा असफल एकल मोड्युल मात्र बदल्छन्। यसले स्पेयर पार्ट इन्भेन्टरी लागत घटाउँछ र मरम्मत चक्रमा उपकरण डाउनटाइम छोटो पार्छ।
सही स्थापनाले प्रत्यक्ष रूपमा सेवा जीवन र SMC प्रकार AC FRL एकाइको कार्यसम्पादनलाई असर गर्छ। वायमेटिक पाइपलाइनहरूमा माउन्ट गर्नु अघि अपरेटरहरूले सबै चरणहरू पढ्नुपर्छ।
SMC Type AC FRL युनिटलाई उल्टो वा उल्टो वायुप्रवाह दिशामा कहिल्यै स्थापना नगर्नुहोस्। प्रणालीलाई दबाब दिएपछि हावा चुहावटको लागि सबै थ्रेड जडानहरू जाँच गर्नुहोस्। Polycarbonate कटोरामा बलियो प्रभाव लागू नगर्नुहोस्। कचौरा सामग्रीलाई हानि पुऱ्याउन सक्ने बलियो रासायनिक स्प्लास भएको वातावरणबाट बच्नुहोस्।
SMC प्रकार AC FRL एकाइ वायवीय स्वचालनमा भर पर्ने उद्योगहरूमा व्यापक रूपमा तैनात गरिएको छ। कुनै पनि कम्प्रेस्ड हावा प्रणाली ड्राइभिङ सिलिन्डरहरू, एयर ग्रिपरहरू, वायवीय स्लाइडहरू वा एयर भल्भहरू अगाडि छेउमा हावा तयारी आवश्यक छ।
मेसिन इन्टिग्रेटरहरूले प्रायः मानकीकृत वायमेटिक स्टेशनहरूको लागि SMC प्रकार AC FRL एकाइ चयन गर्छन्। लगातार आयामहरू र इन्टरफेस मानकहरूले दोहोर्याइएको मेसिन डिजाइन कार्यलाई सरल बनाउँछ। मर्मत टोलीहरूले बहु उत्पादन मेसिनहरूमा नियमित निरीक्षणको लागि परिचित कम्पोनेन्ट लेआउटबाट पनि फाइदा लिन्छन्।
नियमित मर्मतसम्भारले SMC प्रकार AC FRL एकाइको अचानक विफलतालाई रोक्छ र डाउनस्ट्रीम वायमेटिक उपकरणहरूलाई सुरक्षित गर्दछ। सञ्चालन समय र परिवेशको धुलो स्तरमा आधारित निश्चित निरीक्षण तालिकाहरू सिर्जना गर्नुहोस्।
पारदर्शी कचौरा दृश्य जाँच गर्नुहोस्। उच्च आर्द्रताको काम गर्ने अवस्थामा हरेक दिन फिल्टर बाउलबाट जम्मा भएको पानी निकाल्नुहोस्। लुब्रिकेटर कचौरा भित्र तेलको स्तर जाँच गर्नुहोस् र स्तर न्यूनतम रेखा भन्दा तल खस्दा वायवीय तेल रिफिल गर्नुहोस्। हावा चुहावटको लागि पाइपलाइन जोडहरू सुन्नुहोस् र अवलोकन गर्नुहोस्।
आउटलेट प्रेशर रिडिङ मेसिन सञ्चालनको समयमा स्थिर रहन्छ प्रमाणित गर्नुहोस्। तेल धुंधको ड्रिप गति जाँच गर्नुहोस् र यदि तेल फिड दर असामान्य हुन्छ भने पुन: क्यालिब्रेट गर्नुहोस्। खरोंच, दरार वा रासायनिक क्षरण चिन्हहरूको लागि कचौरा सतह निरीक्षण गर्नुहोस्। हावाको चापमा फुट्ने जोखिमबाट बच्न कुनै दरार देखिएमा तुरुन्तै कचौरा बदल्नुहोस्।
फिल्टर कारतूस नियमित रूपमा बदल्नुहोस्। भारी धुलो वातावरणलाई छोटो प्रतिस्थापन अन्तराल चाहिन्छ। नियामक वा लुब्रिकेटर जोइन्टहरूमा हावा चुहावट हुँदा रबर सील गर्ने कम्पोनेन्टहरू बदल्नुहोस्। मर्मत कार्यको लागि विघटन गर्नु अघि सधैं सम्पूर्ण वायमेटिक प्रणालीलाई निरुत्साहित गर्नुहोस्।
