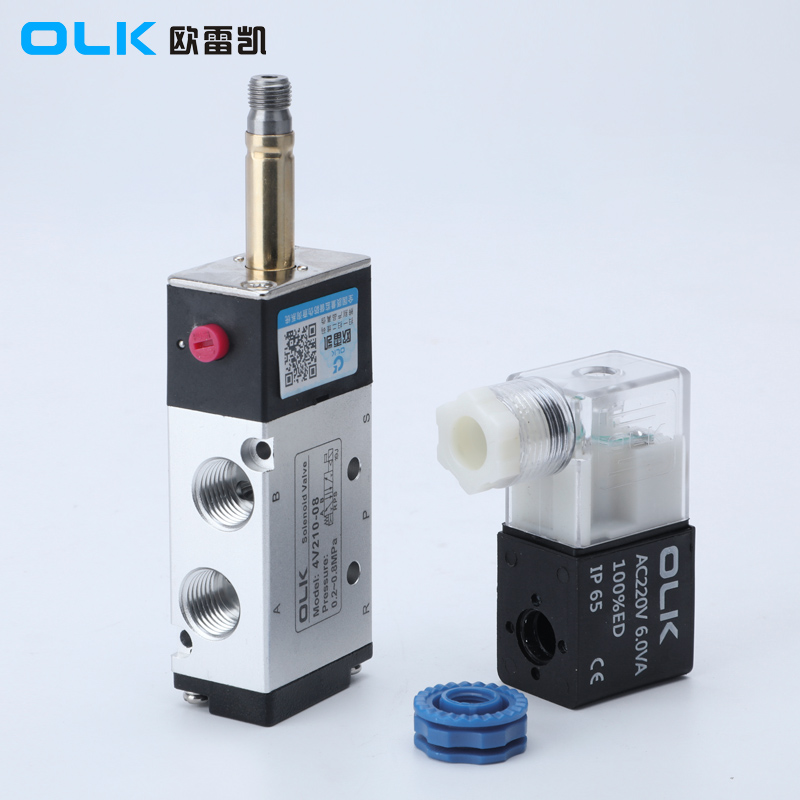

5/3 को तीन भल्भ प्रकारहरू बीचको भिन्नताSolenoid वाल्व
5/3 अर्डर गर्दाsolenoid वाल्व, एकल र दोहोरो विद्युतीय नियन्त्रण बाहेक, त्यहाँ तीन कन्फिगरेसनहरू छन्: C (डबल-सोलेनोइड 5/3 वे क्लोज सेन्टर), E (डबल-सोलेनोइड 5/3 मार्ग निकास केन्द्र), र P (डबल-सोलेनोइड 5/3 मार्ग दबाव। केन्द्र)।
| 5/3 बाटोsolenoid वाल्वप्रतीक | अर्डर कोड |
|
|
 |

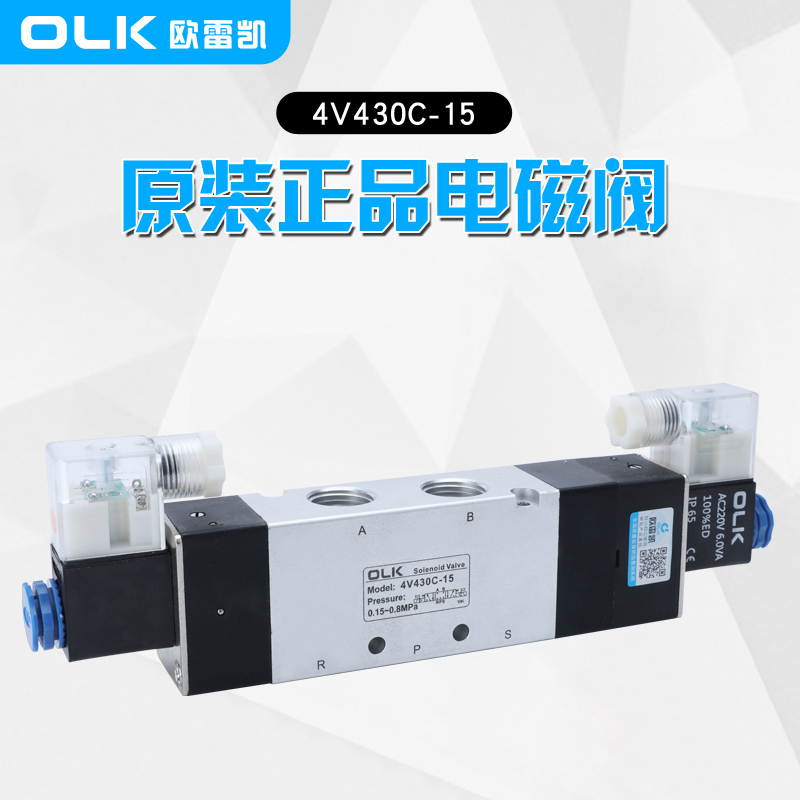

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
डबल solenoid 5/3 बाटो बन्द केन्द्र |
5/3 भल्भ सामान्यतया बन्द स्थितिमा। |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
डबल-सोलेनोइड 5/3 मार्ग निकास केन्द्र |
5/3 भल्भ सामान्यतया खुला स्थितिमा। |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
डबल solenoid5/3 मार्ग दबाव केन्द्र |
निकास स्थितिमा 5/3 भल्भ। |
पोर्ट P मा दबाब (आपूर्ति दबाव):
यसले सोलेनोइड भल्भको इनपुट पोर्टमा दबाबलाई जनाउँछ (सामान्यतया पी को रूपमा लेबल गरिएको)। यो दबाव तरल पदार्थ को प्रवाह को नियन्त्रण को लागि चालक शक्ति हो जब वाल्व खुल्छ वा बन्द हुन्छ।
दबाव केन्द्र कन्फिगरेसनमा, इनलेट पोर्ट (P) मा दबाब अन्य पोर्टहरू (जस्तै A वा B) भन्दा बढी हुन्छ, र नियन्त्रण प्रणालीले यो दबाबलाई उपयुक्त च्यानलमा निर्देशित गर्दछ।
मध्य-स्थिति निकास:
यसले राज्यको अवस्था वर्णन गर्दछsolenoid वाल्वजब मध्य स्थितिमा। तीन-पोजिशन सोलेनोइड भल्भहरूका लागि, जब स्पूल बीचको स्थितिमा हुन्छ, सबै पोर्टहरू (जस्तै P, A, र B) एक अर्कामा जोडिएको हुन सक्छ, वा विशिष्ट पोर्टहरूले चुहावट मार्ग बनाउन सक्छ।
एक सामान्य मध्य-स्थिति निकास कन्फिगरेसनमा, पोर्ट A वा B बाट दबाब निकास पोर्टमा फर्कन सक्छ (सामान्यतया R वा T लेबल गरिएको), दबाब जारी गर्दै। यो डिजाइन केही अनुप्रयोगहरूमा प्रणालीमा अत्यधिक दबाव निर्माण रोक्नको लागि प्रयोग गरिन्छ जब कुनै नियन्त्रण संकेत छैन।
बन्द केन्द्र:
बन्द केन्द्र कन्फिगरेसनमा, मध्य स्थितिमा हुँदा सोलेनोइड भल्भका सबै पोर्टहरू बन्द हुन्छन्, जसको अर्थ कुनै पनि पोर्टहरूबाट तरल पदार्थ प्रवाह हुन सक्दैन।
यो डिजाइन सामान्यतया परिस्थितिहरूमा प्रयोग गरिन्छ जहाँ यो दबाब कायम राख्न वा अनावश्यक तरल प्रवाह रोक्न आवश्यक छ जब प्रणाली बीचको स्थितिमा छ।
सारांश:
दबाब केन्द्र: मा लागू गरिएको दबाबलाई बुझाउँछsolenoid भल्भइनलेट।
निकास केन्द्र: मध्य स्थितिमा एक वा बढी पोर्टहरूबाट तरल पदार्थ निस्कन सक्ने अवस्थाको वर्णन गर्दछ।
बन्द केन्द्र: मध्य स्थितिमा तरल पदार्थको प्रवाहलाई रोक्दै, सबै पोर्टहरू सिल गरिएको अवस्थाको वर्णन गर्दछ।
५/२ सोलेनोइड भल्भको तुलनामा ५/३ सोलेनोइड भल्भका फाइदाहरू:
बहु मध्य स्थिति विकल्प:
एक 5/3 सोलेनोइड भल्भमा तीन कार्य स्थानहरू छन्, बीचको स्थिति विभिन्न राज्यहरूमा कन्फिगर गर्न मिल्छ (जस्तै दबाब, निकास, वा बन्द)।
यो लचिलोपनले दबाव कायम राख्न, दबाब घटाउने, वा भल्भ निष्क्रिय हुँदा वा आपतकालीन अवस्थामा प्रणालीलाई पूर्ण रूपमा सील गर्न अनुमति दिन्छ, विभिन्न अनुप्रयोगहरूको लागि थप नियन्त्रण विकल्पहरू प्रदान गर्दै।
परिष्कृत सुरक्षा र नियन्त्रण:
5/3 सोलेनोइड भल्भले अप्रत्याशित कार्यहरू विरुद्ध सुरक्षा-महत्वपूर्ण अनुप्रयोगहरूमा सुरक्षा प्रदान गर्दै, मध्य स्थितिमा दबाब वा निकास दबाब कायम गर्न छनौट गर्न सक्छ। उदाहरण को लागी, एक पावर विफलता वा नियन्त्रण संकेत को हानि को घटना मा, एक उपयुक्त मध्य स्थिति चयन उपकरण र कर्मचारीहरु को रक्षा गर्न सक्छ।
एक 5/2 सोलेनोइड भल्भ, संकेत गुमाउँदा, केवल आफ्नो मूल स्थितिमा फर्कन सक्छ र समान सुरक्षा प्रदान गर्न सक्दैन।
सिलिन्डर प्रभाव को रोकथाम:
5/3 सोलेनोइड भल्भको बीचको स्थितिलाई दिशा परिवर्तन गर्दा सिलिन्डरमा पर्ने प्रभावलाई कम गर्न प्रयोग गर्न सकिन्छ। उदाहरणका लागि, निकास-प्रकार मध्य स्थिति चयन गर्दा दिशाहरू स्विच गर्दा आंशिक दबाब जारी गर्न अनुमति दिन सक्छ, अचानक रोकिने वा सुरु गर्दा प्रभावबाट बच्न, जसले गर्दा उपकरणको आयु विस्तार हुन्छ।
A 5/2solenoid वाल्वयो सुविधाको अभाव छ, किनकि यसले दुई दिशाहरू बीच द्रुत रूपमा स्विच गर्न सक्छ, जसले प्रभाव पार्न सक्छ र केही अवस्थामा उपकरणमा लगाउन सक्छ।
निष्कर्ष:
5/3 सोलेनोइड भल्भले 5/2 सोलेनोइड भल्भको तुलनामा लचिलोपन, सुरक्षा, प्रभाव न्यूनीकरण, र जटिल नियन्त्रणमा महत्त्वपूर्ण फाइदाहरू प्रदान गर्दछ। यसले धेरै अपरेटिङ मोडहरू, परिष्कृत सुरक्षा, र कम उपकरण प्रभावहरू आवश्यक पर्ने अनुप्रयोगहरूमा धेरै मूल्यवान बनाउँछ। यसैबीच, 5/2 सोलेनोइड भल्भ, यसको सरल संरचना र कम लागतको साथ, सामान्यतया प्रणालीहरूमा प्रयोग गरिन्छ जहाँ जटिल नियन्त्रण आवश्यक छैन।
-
