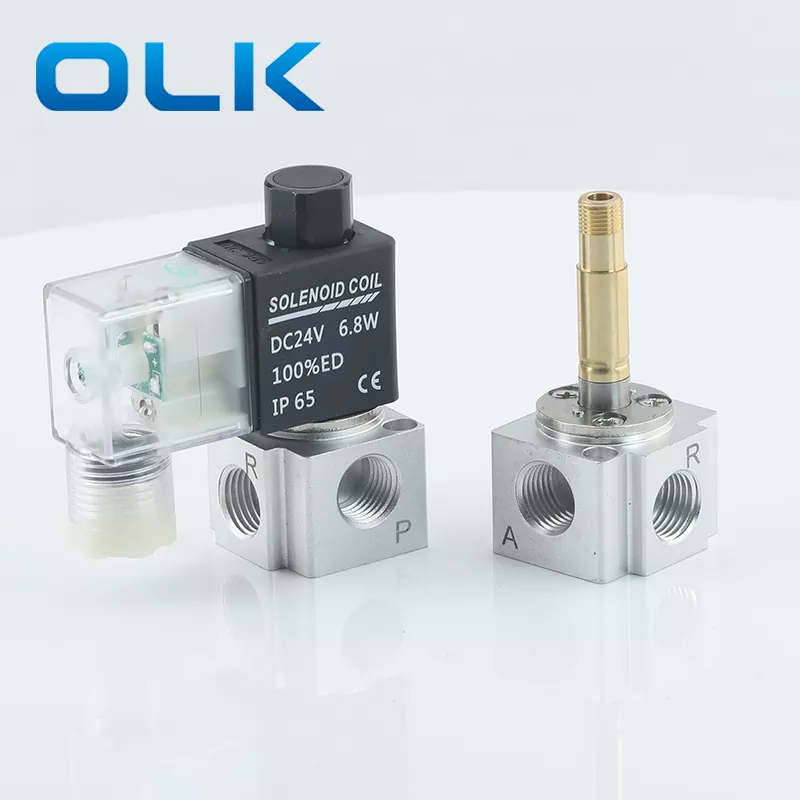

3V2 solenoid भल्भ सानो, हल्का, र स्थापना गर्न सजिलो छ। यसको शरीर बलियो एल्युमिनियमबाट बनेको छ, जसले खिया र क्षतिको प्रतिरोध गर्दछ। भल्भले DC12V, DC24V, AC110V, वा AC220V पावरका लागि विकल्पहरूसँग भरपर्दो सोलेनोइड कोइल प्रयोग गर्दछ।

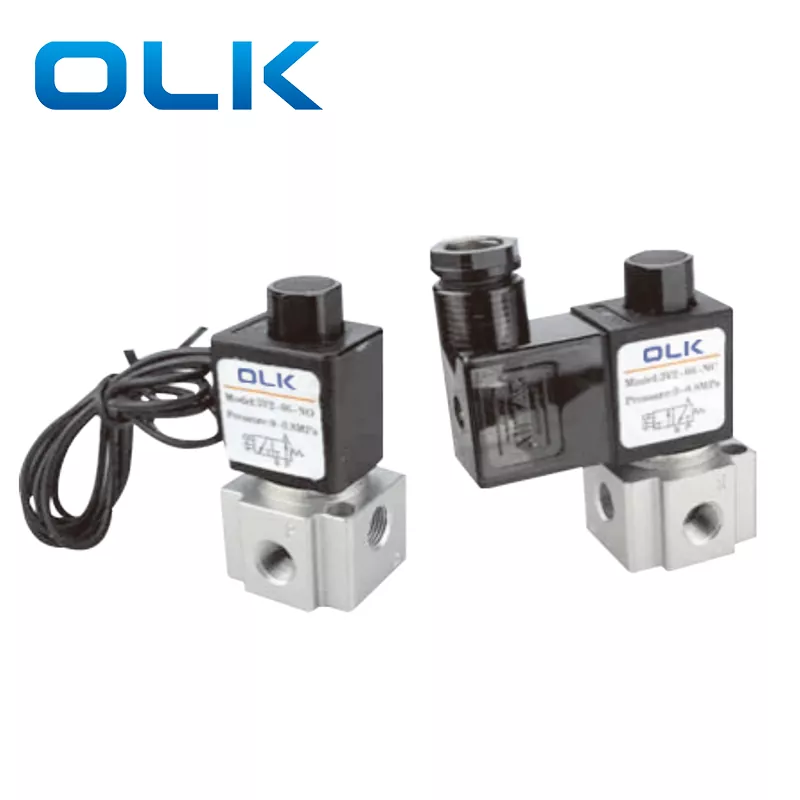

यो OLK ब्रान्ड 3V2 solenoid भल्भ मध्यम-प्रवाह वायु नियन्त्रणको लागि राम्रोसँग काम गर्दछ। यो छिटो स्विच हुन्छ, थोरै पावर प्रयोग गर्दछ, र लामो समय सम्म रहन्छ। यो सामान्यतया बन्द (NC), सामान्यतया खुला (NO), वा डबल-सोलोनाइड हुन सक्छ। यो प्राय: स्वचालन लाइनहरु, प्याकेजिङ्ग मिसिनहरु, मुद्रण मिसिनहरु, र खाना मिसिनहरु मा प्रयोग गरिन्छ। यसको सानो साइजले यसलाई टाइट स्पेसको लागि उत्तम बनाउँछ।
1. संवेदनशील स्विचिंगको साथ प्रत्यक्ष-अभिनय संरचना।
2. सामान्य रूपमा बन्द (NC) र सामान्यतया खुला (NO) प्रकारहरू उपलब्ध छन्।
3. राम्रो सील र ठूलो प्रवाहको लागि समाक्षीय बन्द-अफ डिजाइन।
4. कुनै स्नेहन आवश्यक छैन।
5. सजिलो स्थापना र परीक्षणको लागि म्यानुअल ओभरराइडसँग सुसज्जित।
6. बहु मानक भोल्टेज विकल्पहरू उपलब्ध छन्।
|
अर्डर कोड |
||||||||
|
3V |
2 |
- |
08 |
NC |
A |
|
|
|
|
मोडेल |
कोड |
|
पोर्ट साइज |
अभिनय प्रकार |
मानक भोल्टेज |
विद्युतीय प्रवेश |
थ्रेड प्रकार |
|
|
3V: 2 स्थिति 3 बाटो |
2:2 श्रृंखला |
|
०६:जी१/८ |

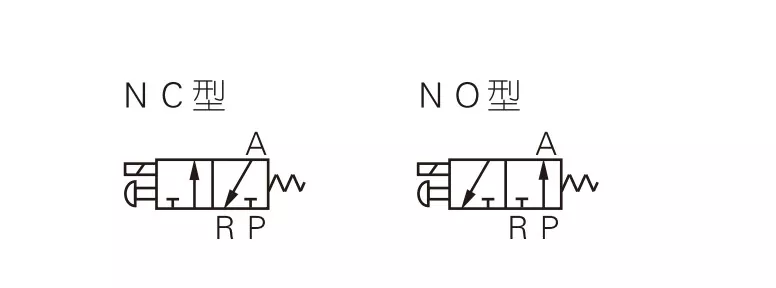

NC: सामान्यतया बन्द |
A:AC220V |
खाली: तपाईंको प्रकार |
खाली: जी |
|
|
|
|
|
०८:जी१/४ |
NO: सामान्य रूपमा खोलिएको |
B:DC24V |
I: रेखा प्रकार |
T: NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
मोडेल |
3V206 |
3V208 |
|
काम गर्ने माध्यम |
हावा (40 μm वा माथिको फिल्टर द्वारा फिल्टर गरिएको) |
हावा (40 μm वा माथिको फिल्टर द्वारा फिल्टर गरिएको) |
|
अभिनय प्रकार |
प्रत्यक्ष अभिनय |
|
|
पोर्ट साइज |
G1/8 |
G1/4 |
|
स्थिति र बाटो |
2 स्थिति 3 मार्ग |
|
|
प्रभावकारी क्षेत्र |
३.२ मिमी²(Cv = ०.१८) |
३.४ मिमी² (Cv = ०.१९) |
|
स्नेहन |
आवश्यक छैन |
|
|
सञ्चालन दबाव दायरा |
0 ~ 0.8 MPa (0 ~ 114 psi) |
|
|
प्रमाण दबाव |
1.5 MPa (215 psi) |
|
|
सञ्चालन तापमान (℃) |
-२० ~ ७० |
|
|
शारीरिक सामग्री |
एल्युमिनियम मिश्र धातु |
|
|
मानक भोल्टेज |
AC220V AC110 AC24V DC24V DC12V |
|
भोल्टेज दायरा |
AC：±15% DC:±10% |
|
पावर खपत |
AC:7VA DC:7.0W |
|
संरक्षण वर्ग |
IP65(DIN40050) |
|
इन्सुलेशन ग्रेड |
बी स्तर |
|
जडान प्रकार |
DIN प्लग प्रकार/लाइन प्रकार |
|
न्यूनतम उत्तेजना समय |
3V3-08 |
|
23:2 நிலை 3 வழி |

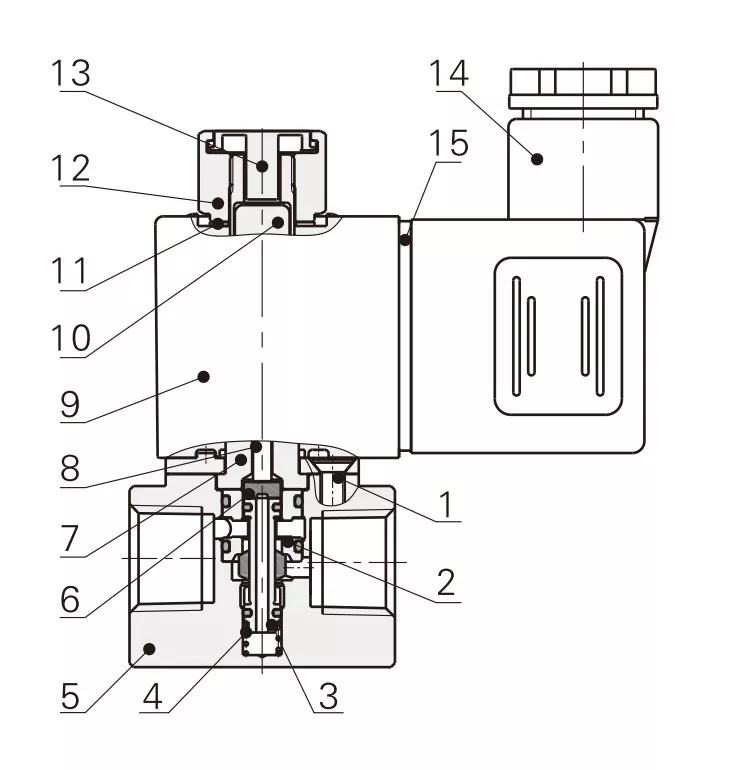

नाम |
|
1 |
काउन्टरसङ्क स्क्रू |
|
2 |
स्पेसर आस्तीन |
|
3 |
कोर सभा |
|
4 |
वसन्त |
|
5 |
शरीर |
|
6 |
ग्यास्केट |
|
7 |
Solenoid विधानसभा |
|
8 |
प्लन्जर रड |
|
9 |
कुण्डल |
|
10 |
आयरन कोर सार्दै |
|
11 |
फिक्स्ड वाशर |
|
12 |
स्थिर नट |
|
13 |
म्यानुअल बटन |
|
14 |
टर्मिनल |
|
15 |
टर्मिनल गास्केट |
|
वस्तु |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
काम गर्ने माध्यम |
हावा |
3V2-06/3V2-08 |
हावा |
हावा |
|
प्रारम्भिक अवस्था: |
NC |
NC/NO |
NO/NC |
NO/NC |
|
सक्रियता प्रकार |
प्रत्यक्ष अभिनय |
प्रत्यक्ष अभिनय |
प्रत्यक्ष अभिनय |
प्रत्यक्ष अभिनय |
|
पोर्ट साइज |
M5; G1/8 |
G1/8; G1/4 |
G1/8; G1/4 |
G1/4 |
|
स्थिति र बाटो |
3 पोर्ट 2 स्थिति |
२ पोर्ट २ स्थिति |
3 पोर्ट 2 स्थिति |
3 पोर्ट 2 स्थिति |
|
स्नेहन |
आवश्यक छैन |
आवश्यक छैन |
आवश्यक छैन |
आवश्यक छैन |
|
कामको दबाब |
०–०.७ एमपीए |
०–०.७ एमपीए |
०–०.८ एमपीए |
०–०.८ एमपीए |
|
प्रमाण दबाव |
१.२ एमपीए |
1.5 MPa |
१.२ एमपीए |
१.२ एमपीए |
|
ओरिफिस साइज |
φ1.2 मिमी |
φ2.5 मिमी |
Φ3.2 mm/φ3.4 mm |
Φ11 मिमी (ठूलो हावा प्रवाह) |
Q: 3V2 र 3V3 solenoid भल्भ बीचको मुख्य भिन्नता के हो?
A: 3V2: मध्य प्रवाह, सानो वायवीय नियन्त्रण प्रणालीको लागि सूट
3V3: उच्च प्रवाह, धेरै सिलिन्डरहरू वा उच्च-प्रवाह अनुप्रयोगहरूको लागि सूट।
संरचना भिन्नता: 3V3 को ठूलो शरीर छ र उच्च दबाव र प्रवाह ह्यान्डल गर्न सक्छ।
Q: 3V2 solenoid भल्भ छिद्र आकार के हो?
A: 3V2-06 भल्भ छिद्र आकार 3.2mm छ; 3V2-06 भल्भ छिद्र आकार 3.4mm छ
Q: कुन उत्पादनहरू OLK 3V2 ले बदल्न सक्छ?
A: OLK 3V2 ले AIRTAC 3V2 श्रृंखला सोलेनोइड भल्भलाई एउटै प्रकार्य र समान विशिष्टताहरूसँग प्रतिस्थापन गर्न सक्छ।
