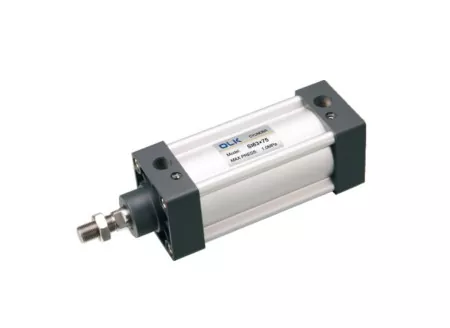

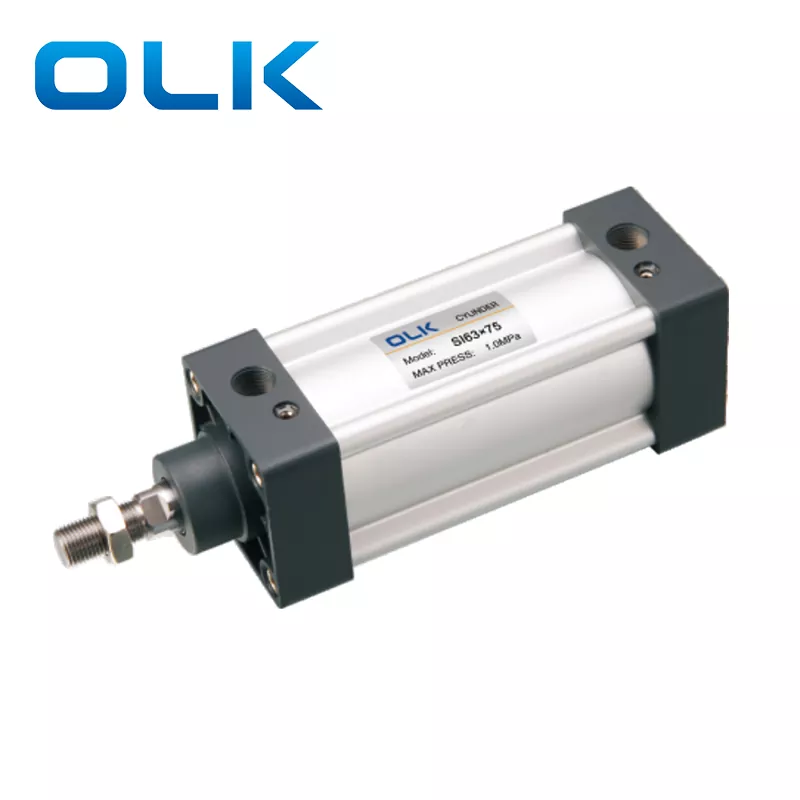

SI श्रृंखला ISO15552 मानक वायवीय सिलिन्डर तीन प्रकारमा उपलब्ध छन्: मानक डबल-अभिनय, SID डबल-रड डबल-अभिनय, र SIJ डबल-रड डबल-अभिनय समायोज्य स्ट्रोकको साथ। तिनीहरू ISO 15552 मानक अनुरूप छन्, जसको मतलब तिनीहरूको स्थापना आयामहरू भन्दा ठूला छन्SU वायवीय सिलिन्डरहरूसमान आकारको। निश्चित सामानहरू आदानप्रदान गर्न योग्य छैनन् र ISO 15552 (पहिले ISO 6431) विशिष्टताहरूसँग मात्र उपयुक्त छन्।
1.IS015552 (मूल IS06431) मानक वायमेटिक सिलिन्डर;
समान आकारको। निश्चित सामानहरू आदानप्रदान गर्न योग्य छैनन् र ISO 15552 (पहिले ISO 6431) विशिष्टताहरूसँग मात्र उपयुक्त छन्।
3. टाई रड बिना 米-आकारको एल्युमिनियम पाइप राम्रो जंग प्रतिरोध छ;
4. सिलिन्डरको बफर समायोजन सहज र स्थिर छ:
5. धेरै विशिष्टताहरु संग स्थापना को लागी सिलिन्डर र सामानहरु वैकल्पिक छन्।

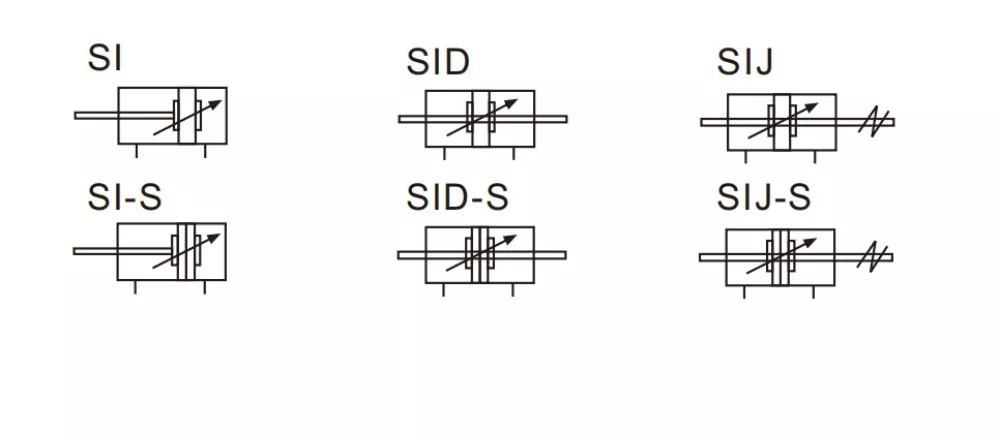

SI श्रृंखला ISO15552 मानक वायवीय सिलिन्डर प्रतीक:
|
अर्डर कोड |
|
|||||||||
|
र |
160 |
|
X |
५० |
|
|
S |
|
|
|
|
SID |
160 |
|
X |
५० |
|
|
S |
|
|
|
|
भन्नुहोस् |
160 |
|
X |
५० |
-- |
20 |
S |
|
|
|
|
मोडेल |
बोर साइज |
SC श्रृंखला वायवीय |
|
स्ट्रोक |
|
समायोज्य स्ट्रोक |
चुम्बक |
माउन्टिङ प्रकार |
सील सामग्री |
थ्रेडको प्रकार |
|
SI: डबल अभिनय प्रकार |
|
खाली: मध्यम कार्बन स्टील |
|
|
|
१०:१० मिमी |
खाली: चुम्बक बिना |
|
खाली: TPU |
खाली: PT (55°) |
|
SID: डबल रड प्रकार |
|
A:SUS420J2 |
|
|
|
२०:२० मिमी |
S: चुम्बक संग |
H: Viton |
G:G (55°) |
|
|
SIJ: समायोज्य स्ट्रोक प्रकार |
|
B: SUS304 |
|
|
|
३०:३० मिमी |
|
N: NBR |
T:NPT(60°) |
|
|
बोर साइज (मिमी) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
अभिनय मोड |
दोहोरो अभिनय |
|||||||||
|
काम गर्ने माध्यम |
सफा हावा |
|||||||||
|
स्थिर फारम |
र |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
भन्नुहोस् |
||||||||||
|
कामको दबाब |
0.1-1.0 MPa (14-145Psi) |
|||||||||
|
प्रमाण दबाव |
1.5 एमपीए (215Psi) |
|||||||||
|
काम गर्ने तापमान दायरा |
'-20-80 ℃ |
|||||||||
|
गति दायरा प्रयोग गर्नुहोस् |
३०-८०० |
३०-५०० |
||||||||
|
बफरिङ मोड |
समायोज्य बफर |
|||||||||
|
बफरिङ दूरी(मिमी) |
27 |
30 |
36 |
40 |
50 |
|||||
|
पोर्ट साइज |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
SI बनाम SU वायवीय सिलिन्डरहरू: मुख्य भिन्नताहरू र विशिष्टता तुलना
|
मोडेल: |
तिनीहरू हुन्
|
र
|
|
मानक |
SU श्रृंखला सिलिन्डर : JIS / AirTac |
SI श्रृंखला सिलिन्डर : ISO1552 (ISO6431) |
|
लागू गरिएका देशहरू/क्षेत्रहरू |
प्रायः एशियाई उपकरणहरूमा प्रयोग गरिन्छ (विशेष गरी ताइवान र जापान प्रणाली उपकरण) |
प्रायः युरोपेली र अमेरिकी उपकरण, स्वचालन उत्पादन लाइनहरूमा प्रयोग गरिन्छ |
|
स्थापना आयाम |
कम्प्याक्ट |
ठुलो |
|
बोर साइज |
३२-४०० |
३२-२०० |
|
स्थिर सामान |
सहायक उपकरणहरू संग उपयुक्त छन्SC श्रृंखला वायवीय |
ISO6431 श्रृंखला (DNC, SI, SAI, SE) उत्पादनहरूको लागि आन्तरिक लिङ्कहरू बढाउनुहोस् |
|
आन्तरिक संरचनात्मक भिन्नताहरू (बाहिर देखि नदेखिने) |
अन्तिम आवरण आयामहरू (माउन्टिङ होल पोजिसनहरू, सिलिन्डर टाउको साइज, सिलिन्डर टेल साइज) पिस्टन रड धागो लम्बाइ सिलिन्डर प्रोफाइलको भित्री नाली संरचना युरोपेली र जापानी मानक माउन्टिंग प्वालहरू बीचको भिन्नता SU वायमेटिक सिलिन्डर र SI एयर सिलिन्डर आदानप्रदान गर्न सकिँदैन, र सामानहरू (CA /CB खुट्टा कोष्ठक,FA-flanges,TC-M, संयुक्त टाउको) उपयुक्त छैन |
|
कुन ब्रान्डको SI सिलिन्डरले प्रतिस्थापन गर्न सक्छ?
SI सिलिन्डरहरूले AIRTAC को SI श्रृंखला सिलिन्डरहरू प्रतिस्थापन गर्न सक्छन्। यद्यपि, कृपया ध्यान दिनुहोस् कि AIRTAC ले SI श्रृंखला बन्द गरेको छ। तिनीहरूको नयाँ प्रतिस्थापन मोडेललाई SAI श्रृंखला वायवीय सिलिन्डर भनिन्छ, जसमा एउटै प्रकार्य र उही माउन्टिंग आयामहरू छन्।
नयाँ SAI श्रृंखला र पुरानो SI श्रृंखला मानक एयर सिलिन्डर बीच के भिन्नताहरू छन्?
नयाँ SAI सिलिन्डरहरूले सेन्सर स्थापनाको लागि बाह्य ग्रुभहरू समावेश गर्दछ, जसले सेन्सरलाई छिटो र सुविधाजनक बनाउँछ।
SI कस्तो प्रकारको सिलिन्डर हो?
एसआई एक मानक एयर सिलिन्डर हो।
