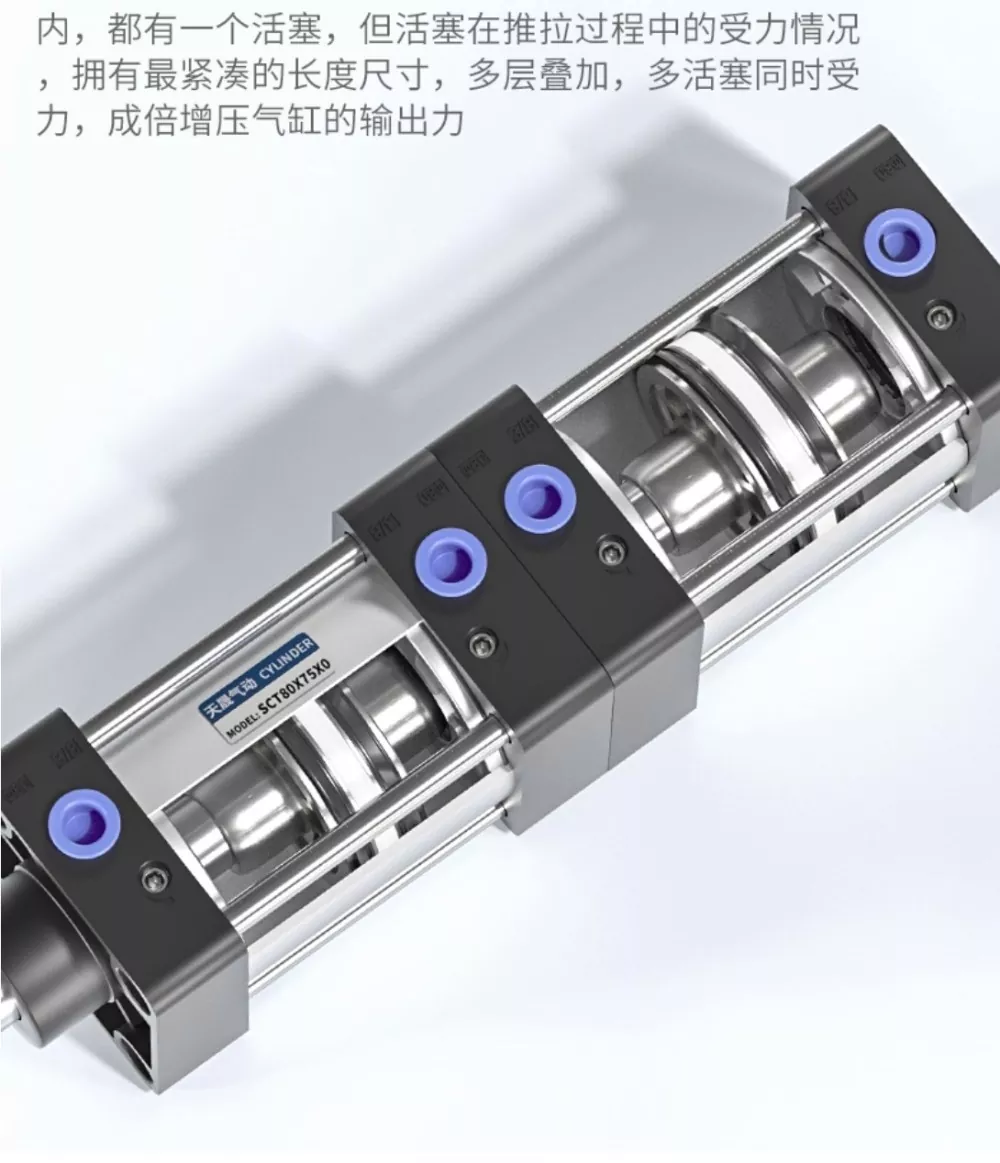

SCT टाई-रड सिलिन्डरमा द्वि-दिशात्मक YCC सीलिङ रिङहरू र शक्तिशाली डबल-स्ट्रोक डिजाइन, कम्प्याक्ट र परिष्कृत उपस्थितिको साथ छ जसले छिटो कार्य र सहज, स्थिर आउटपुट सुनिश्चित गर्दछ। सिलिन्डरको प्रत्येक तहले एक व्यक्तिगत पिस्टन समावेश गर्दछ, र पुश-पुल प्रक्रियाको क्रममा धेरै पिस्टनहरूले लोड साझेदारी गर्दछ, सिलिन्डरलाई यसको बहु-तह स्ट्याक्ड संरचना मार्फत गुणा आउटपुट बल उत्पन्न गर्दा सबैभन्दा कम्प्याक्ट लम्बाइ प्राप्त गर्न अनुमति दिन्छ। यो डबल-फोर्स डिजाइनले बलियो शक्ति प्रदान गर्दछ, र छ-सील-रिंग कन्फिगरेसनले उत्कृष्ट सील प्रदर्शन प्रदान गर्दछ, सिलिन्डरलाई चुहावट बिना 1.4 MPa सम्म दबाब राख्न सक्षम बनाउँछ।
·OLK मानक सिलिन्डर।
· पिस्टन सीलले एक विशेष द्वि-दिशात्मक सील संरचना अपनाउछ, कम्प्याक्ट डिजाइन र तेल भण्डारण कार्य सुविधा।
टाई-रड प्रकारको सिलिन्डर; अगाडि र पछाडिको कभरहरू उच्च विश्वसनीयताका लागि टाई रडहरूसँग एल्युमिनियम ट्यूब बडीमा जोडिएका छन्।

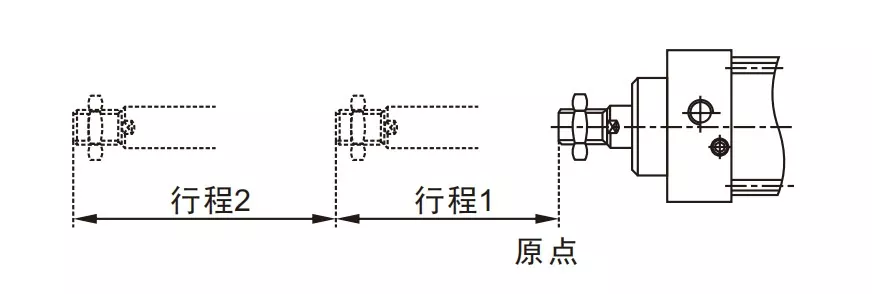

पिस्टन रडले यसको पूर्ण स्ट्रोकको समयमा धेरै पोजिसनिङ बिन्दुहरू प्राप्त गर्न सक्छ।
· चिकनी र समायोज्य कुशनिंग।
· विभिन्न सिलिन्डर विशिष्टताहरू र माउन्टिंग सामानहरू ग्राहकहरूले छनौट गर्नका लागि उपलब्ध छन्।
· उच्च-तापमान-प्रतिरोधी सील सामग्रीहरू वैकल्पिक छन्, सिलिन्डरलाई सामान्य रूपमा 150 डिग्री सेल्सियसमा सञ्चालन गर्न अनुमति दिन्छ।
|
अर्डर कोड |
||||||||||
|
SCT |
50 |
X |
50 |
X |
50 |
- |
S |
|
|
|
|
मोडेल: |
बोर साइज |
|
स्ट्रोक १ |
|
स्ट्रोक 2 |
|
चुम्बक |
सील सामग्री |

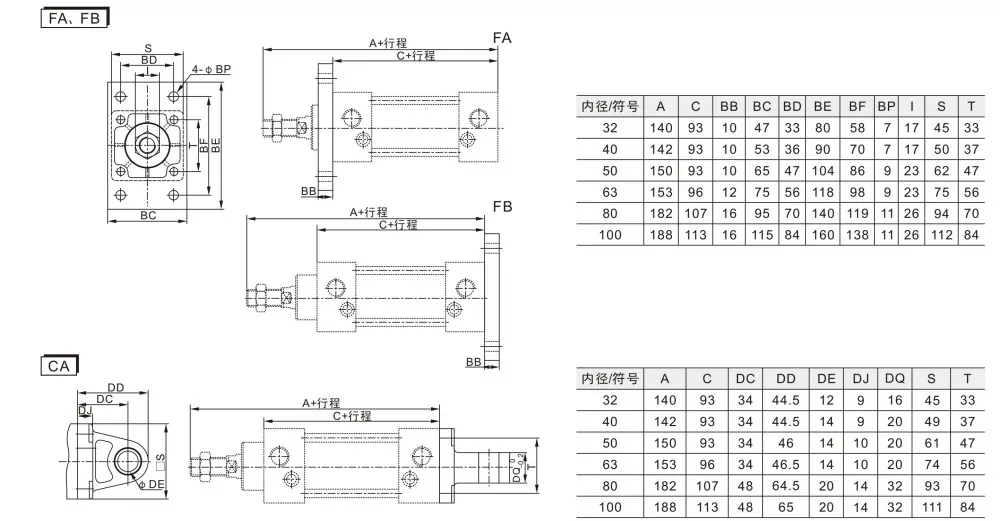

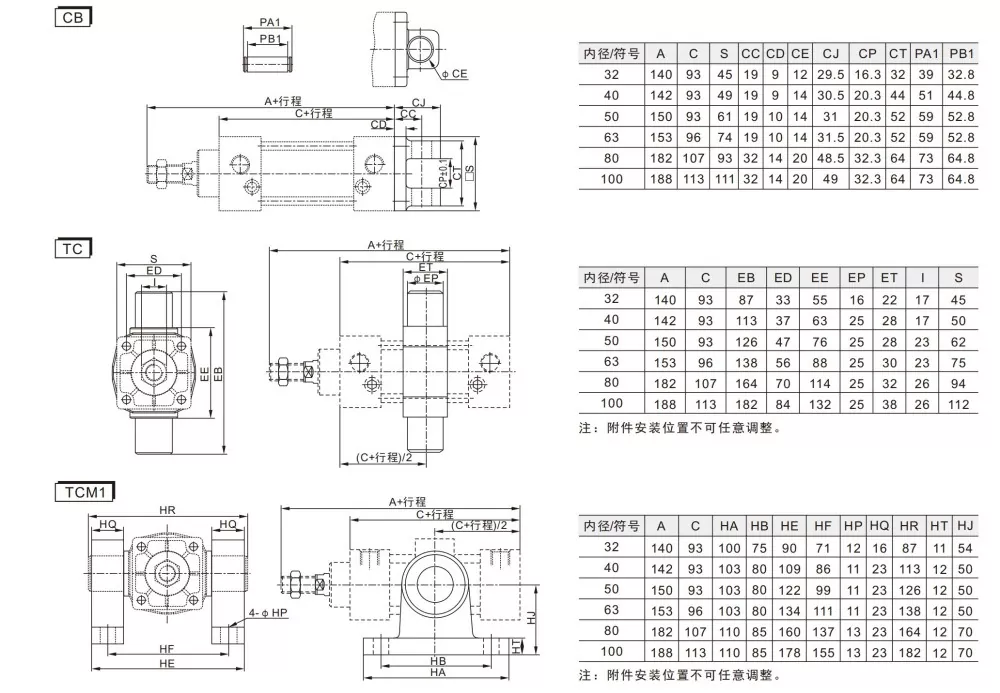

माउन्टिङ प्रकार |
थ्रेड |
|
SCT टाई रड सिलिन्डर |
|
|
|
|
|
|
खाली: बिना |
खाली: TPU |
खाली: |
खाली: PT थ्रेड |
|
|
|
|
|
|
|
|
S: चुम्बक संग |
N: NBR |

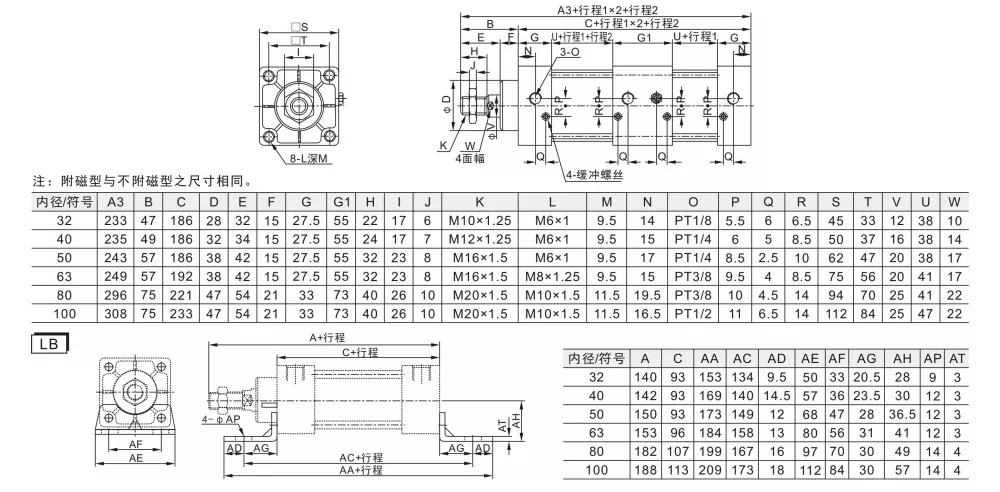

LB: खुट्टा माउन्टिंग |
T: NPT थ्रेड |
|
|
|
|
|
|
|
|
|
H: |
|
G:G थ्रेड |
|
बोर साइज (मिमी) |
३२ |
४० |
५० |
६३ |
८० |
१०० |
|

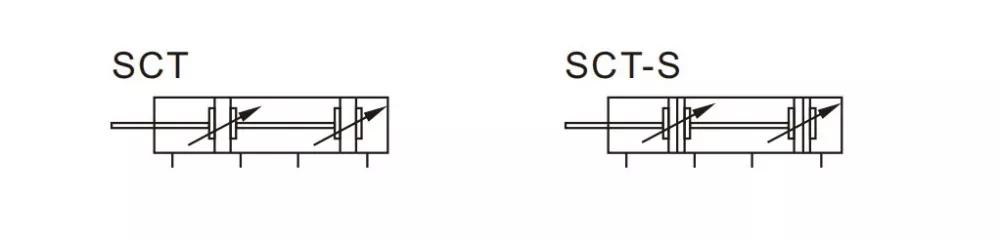

अभिनय मोड |
दोहोरो अभिनय |
|||||
|
काम गर्ने माध्यम |
सफा हावा |
|||||
|
स्थिर फारम |
आधारभूत र एलबी |
|||||
|
कामको दबाब |
0.1-1.0 MPa (14-145Psi) |
|||||
|
प्रमाण दबाव |
1.5 एमपीए (215Psi) |
|||||
|
काम गर्ने तापमान दायरा |
'-20-80 ℃ |
|||||
|
गति दायरा प्रयोग गर्नुहोस् |
३०-८०० |
|||||
|
बफरिङ मोड |
समायोज्य बफर |
|||||
|
बफरिङ दूरी (मिमी) |
21 |
28 |
29 |
|||
|
पोर्ट साइज |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
||
|
बहु-स्थिति सिलिन्डरहरूको लागि वायवीय नियन्त्रण योजनाहरू |
||
|

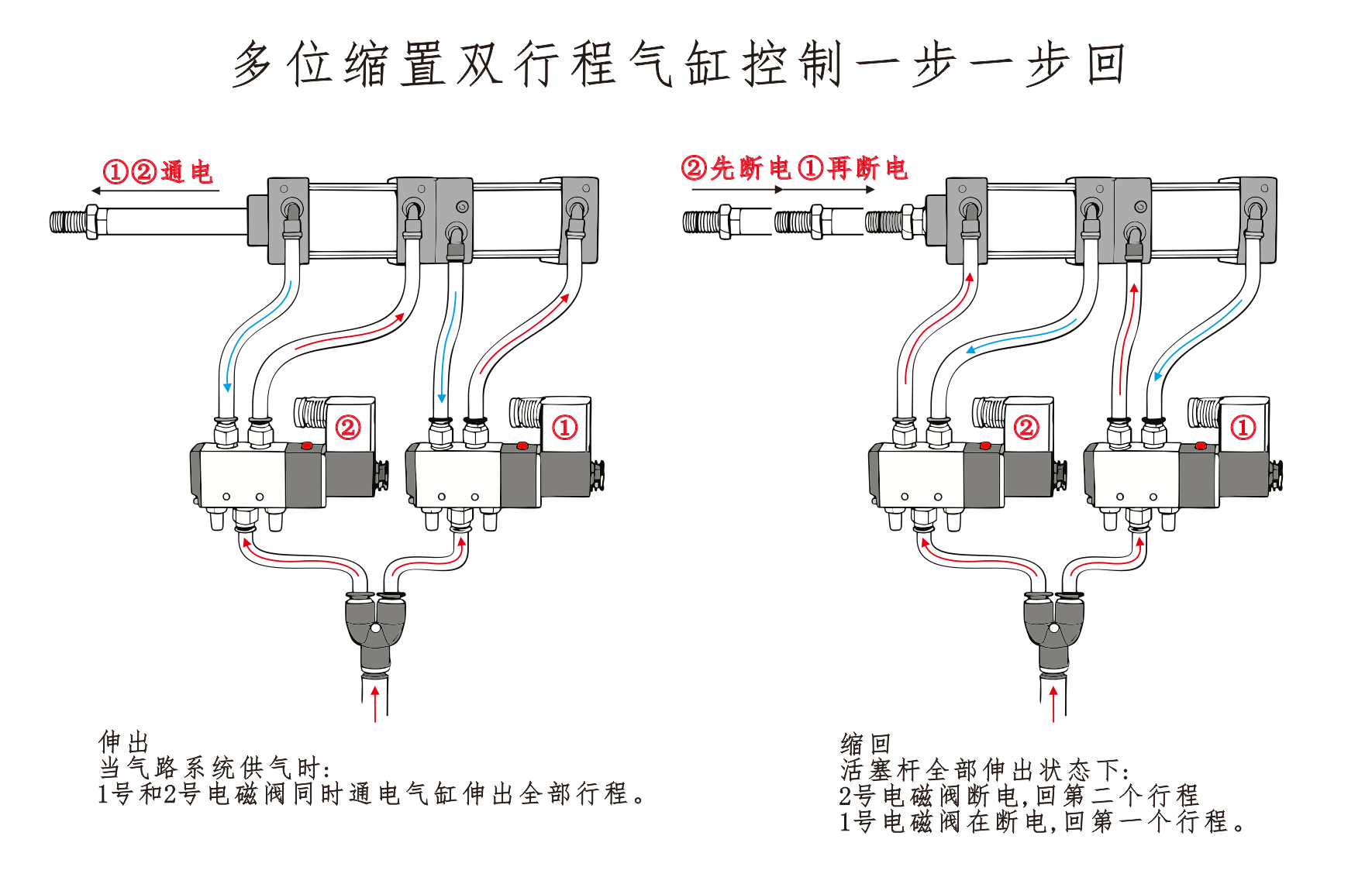

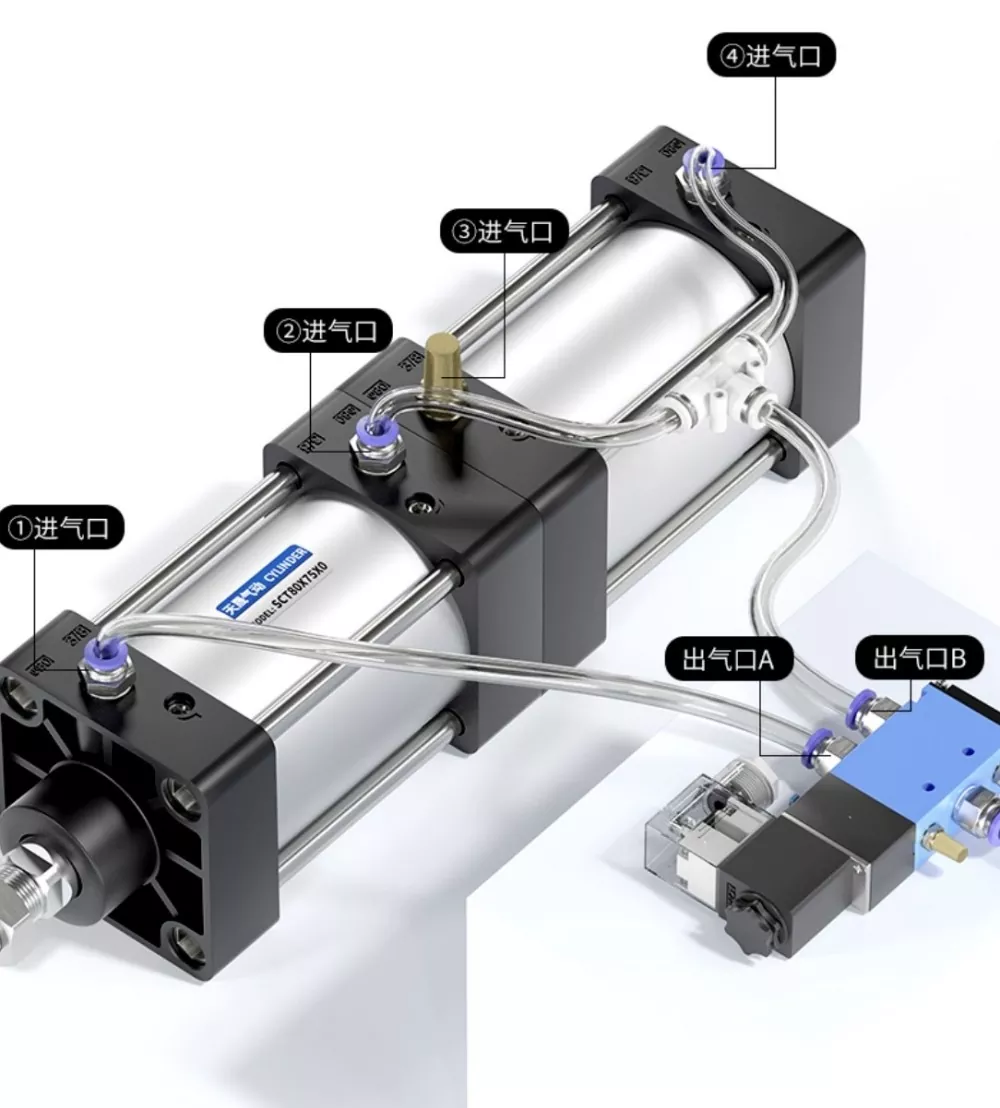

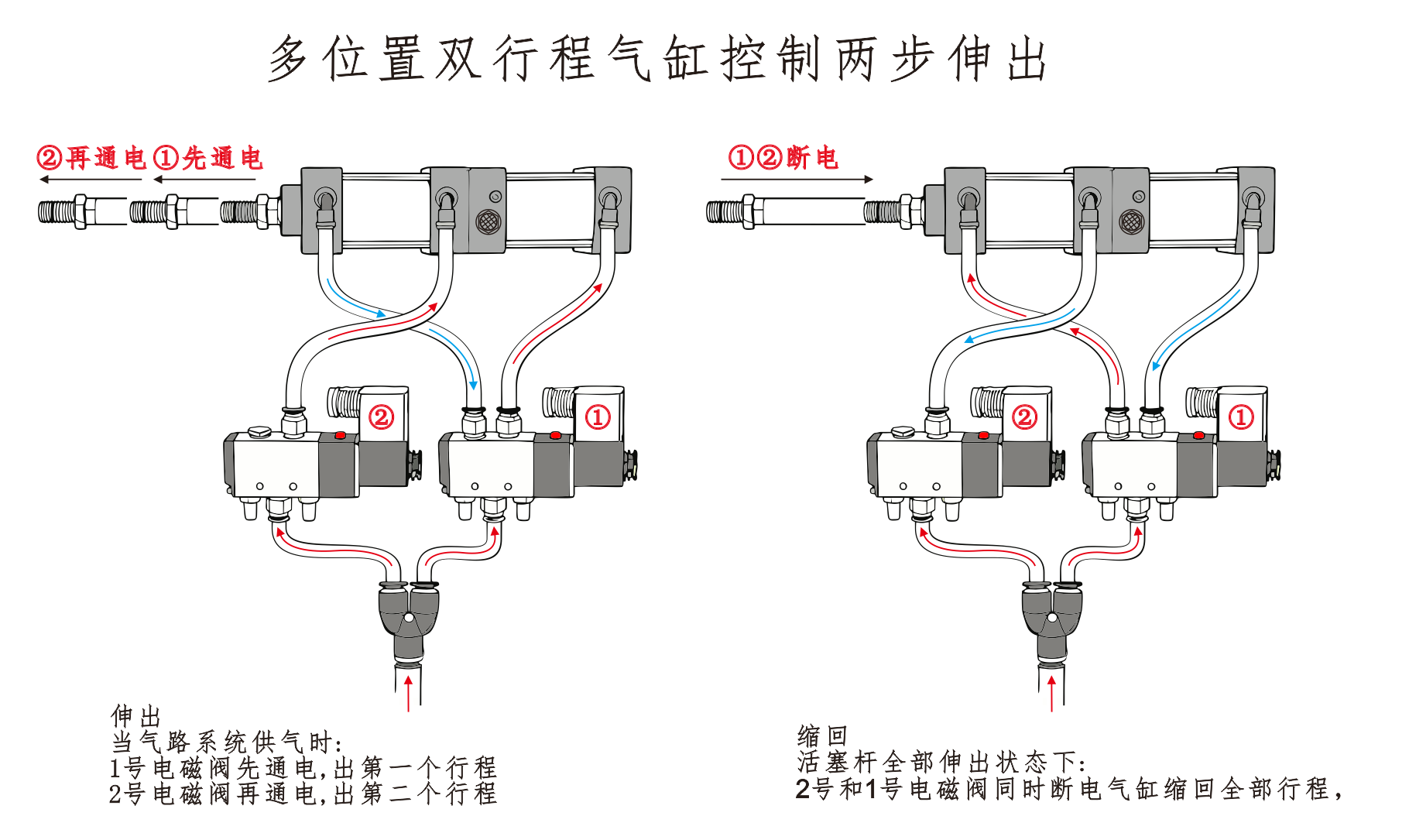

सिलिन्डरको प्रत्येक खण्डमा पिस्टन हुन्छ। जब पिस्टन रड विस्तार हुन्छ, सबै पिस्टनले धक्का बल उत्पन्न गर्दछ। यद्यपि, फिर्ता लिने क्रममा, केवल एक पिस्टनले तान्न बल उत्पादन गर्दछ। सिलिन्डर① को एयर इनलेट सोलेनोइड भल्भको पोर्ट A मा जोडिएको छ, र सिलिन्डरको एयर इनलेट सोलेनोइड भल्भको पोर्ट B मा श्रृंखलामा जोडिएको छ। सिलिन्डरको हावा इनलेटलाई साइलेन्सरसँग जोडिएको हुन्छ। जब सोलेनोइड भल्भको पोर्ट ए सक्रिय हुन्छ, सिलिन्डरहरू फिर्ता गरिएको स्थितिमा रहन्छन्। जब पोर्ट बी सक्रिय हुन्छ, सिलिन्डरहरू काम गर्न थाल्छन्। |
1. विस्तार जब हावा आपूर्ति सक्रिय छ: सोलेनोइड भल्भ नम्बर १ उर्जावान छ, र सिलिन्डर पहिलो स्ट्रोकमा विस्तार हुन्छ।
सोलेनोइड भल्भ No.2 त्यसपछि सक्रिय हुन्छ, र सिलिन्डर दोस्रो स्ट्रोकमा विस्तार हुन्छ।
2. फिर्ता लिने जब पिस्टन रड पूर्ण रूपमा विस्तार हुन्छ: Solenoid भल्भ No.1 र No.2 दुबै de-enerized छन्, र सिलिन्डर पूर्ण रूपमा फिर्ता लिन्छ। |
1. विस्तार (फर्वार्ड स्ट्रोक) जब हावा आपूर्ति सक्रिय हुन्छ: Solenoid भल्भ No.1 र No.2 एकै समयमा ऊर्जावान छन्। सिलिन्डर रड पूर्ण रूपमा विस्तार नभएसम्म सबै स्ट्रोकहरू मार्फत विस्तार हुन्छ।
2. फिर्ता लिने (चरण-दर-चरण फिर्ता) ①दोस्रो स्थितिमा फर्कनुहोस् जब पिस्टन रड पूर्ण रूपमा विस्तार हुन्छ: सोलेनोइड भल्भ No.2 लाई डि-एनर्जाइज गरिएको छ, जसले गर्दा सिलिन्डर दोस्रो स्थानमा फर्किन्छ। ② पहिलो स्थानमा फर्कनुहोस् सोलेनोइड भल्भ नम्बर १ डि-एनर्जाइज गरिएको छ, जसले गर्दा सिलिन्डरलाई पहिलो स्थानमा फर्काउन र फिर्ताको प्रक्रिया पूरा गर्न सकिन्छ। |
|
|
|
|
SCT सिलिन्डर श्रृंखला के हो?
SCT सिलिन्डर मानक श्रृंखला वायवीय सिलिन्डर टाई रड प्रकार हो
