Brand:
OLKAction:
Manul,Hand controlPosition:
4/2 way,4/3 wayPort size:

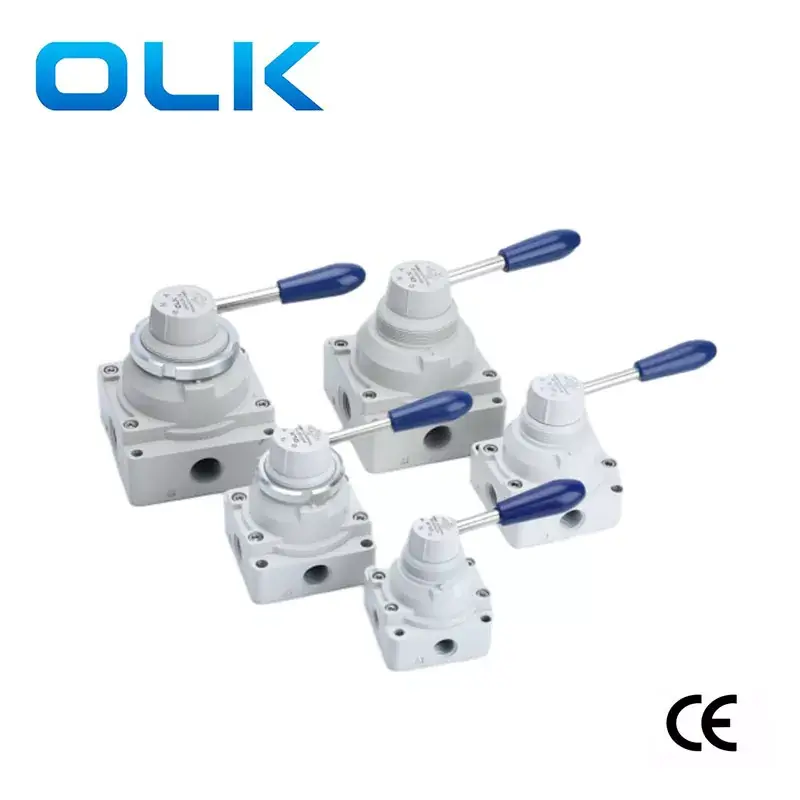

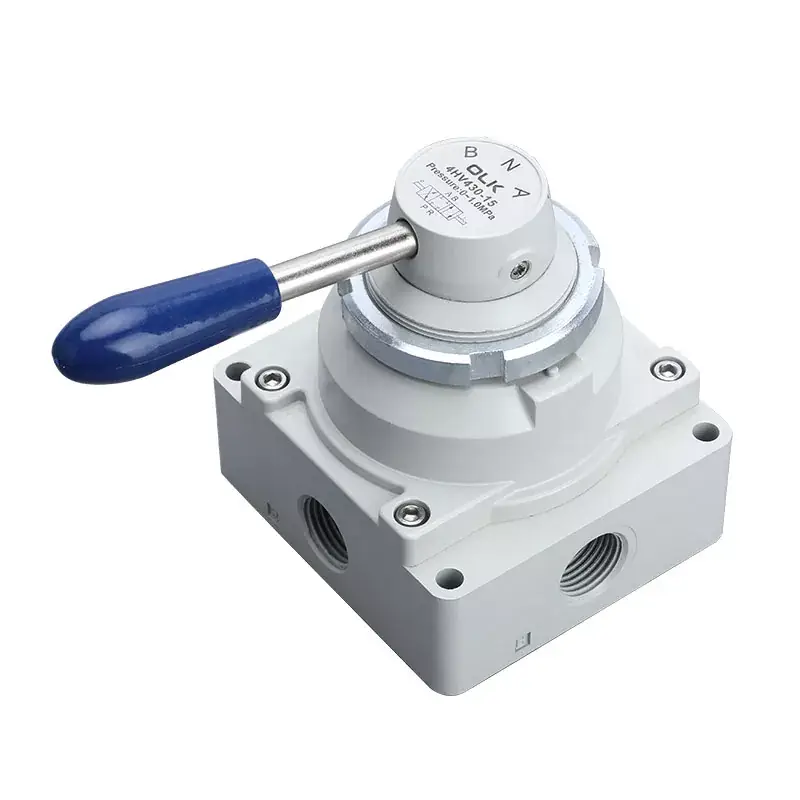

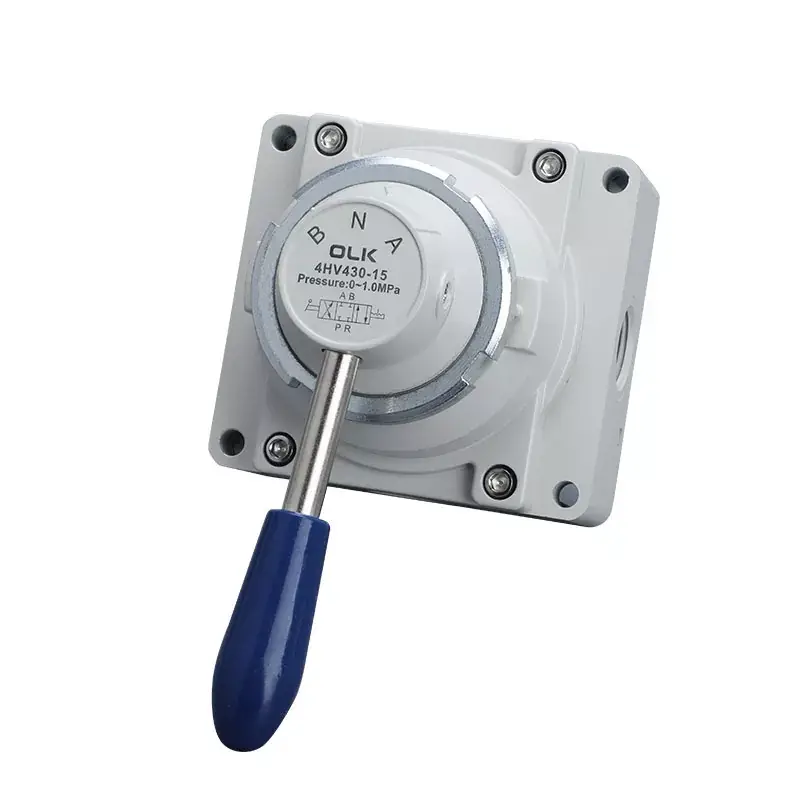

PT1/8 , PT1/4 , PT3/8 , PT1/2 , PT3/4Ouleikai (OLK) 4HV शृङ्खला दुई-तर्फी चार-पोर्ट/तीन-तर्फी चार-पोर्ट ह्यान्ड-सञ्चालित भल्भ म्यानुअल लिभर घुमाएर, राम्रो स्पर्श अनुभव र सहज सञ्चालन प्रदान गरेर स्विच गरिएको छ।
4HV ह्यान्ड-अपरेटेड भल्भले ठूलो प्रभावकारी प्रवाह क्षेत्र र कम चाप घटाउने सुविधा दिन्छ, जसले ऊर्जा खपत कम गर्न र तरल पदार्थ स्थानान्तरणको समयमा दक्षता सुधार गर्न मद्दत गर्दछ। थप रूपमा, यसले प्रयोगकर्ताहरूलाई छनौट गर्नका लागि दुई स्थापना प्रकारहरू प्रदान गर्दछ: प्यानल स्थापना र तल स्थापना, प्यानल स्थापनाको लागि माउन्टिंग नटहरू सहित।
समग्रमा, Ouleikai (OLK) 4HV म्यानुअल भल्भ विभिन्न औद्योगिक क्षेत्रहरूमा व्यापक रूपमा प्रयोग हुने उच्च प्रदर्शन र प्रयोगकर्ता-अनुकूल नियन्त्रण भल्भ हो। 4HV म्यानुअल भल्भको बारेमा थप विस्तृत जानकारीको लागि, सम्बन्धित उत्पादन म्यानुअलसँग परामर्श गर्न वा व्यावसायिक प्राविधिक कर्मचारीहरूसँग कुरा गर्न सिफारिस गरिन्छ।
1. राम्रो स्पर्श अनुभूति, सही स्थिति संग चिकनी र हल्का मोड:
2. कम दबाव हानि संग ठूलो प्रभावकारी प्रवाह क्षेत्र;
3. ठूलो प्रभावकारी प्रवाह क्षेत्र;
4. दुई स्थापना विधिहरू उपलब्ध छन्: प्यानल र तल स्थापना। प्यानल स्थापना माउन्टिंग नट संग आउँछ।
|
अर्डर कोड |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
मोडेल |
श्रृंखला |
स्थिति |
|
पोर्ट साइज |
स्थापना प्रकार: |
|
4HV: 4HV श्रृंखला हात म्यानुअल घुमाउने भल्भ |
2:200 श्रृंखला |

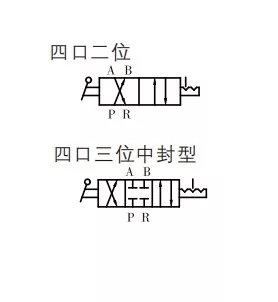

10:2 स्थिति 4 पोर्ट |
|
०६:PT1/8 |
खाली |
|
|
3:300 श्रृंखला |
30:3 स्थिति 4 पोर्ट |
|
०८:PT1/4 |
S: प्यानल माउन्टिङ (भल्भ नट संग) |
|
|
4:400 श्रृंखला |
|
|
१०:PT3/8 |
|
|
|
|
|
|
१५:PT1/2 |
|
|
|
|
|
|
२०:PT3/4 |
|
|
काम गर्ने माध्यम |
हावा (40μm भन्दा बढी फिल्टर मार्फत फिल्टर गरिएको) |
|
कार्य |
हात नियन्त्रण |
|
स्नेहन |
अनावश्यक |
|
कार्य दबाव दायरा MPa(psi) |
०∼१.०(~१४५) |
|
ग्यारेन्टी दबाव प्रतिरोध |
1.5MPa (215psi) |
|
काम गर्ने तापमान डिग्री सेल्सियस |
-20∼70 |
|
मोडेल |
पोर्ट व्यास |
पदहरूको संख्या |
प्रभावकारी क्रस-सेक्शनल क्षेत्र mm² (CV मान) |
|
4HV210-06 |
PT1/8 |
2 स्थिति 4 बाटो |
१४.०(०.७८) |
|
4HV230-06 |
PT1/8 |
3 स्थिति 4 बाटो |
१४.०(०.७८) |
|
4HV210-08 |
PT1/4 |
2 स्थिति 4 बाटो |
१४.०(०.७८) |
|
4HV230-08 |
PT1/4 |
3 स्थिति 4 बाटो |
१४.०(०.७८) |
|
4HV310-08 |
PT1/4 |
2 स्थिति 4 बाटो |
३०.०(१.६७) |
|
4HV330-08 |
PT1/4 |
3 स्थिति 4 बाटो |
३०.०(१.६७) |
|
4HV310-10 |
PT3/8 |
2 स्थिति 4 बाटो |
३३.० (१.८३) |
|
4HV330-10 |
PT3/8 |
3 स्थिति 4 बाटो |
३३.० (१.८३) |
|
4HV410-15 |
PT1/2 |
2 स्थिति 4 बाटो |
८८.०(४.८९) |
|
4HV430-15 |
PT1/2 |
3 स्थिति 4 बाटो |
८८.०(४.८९) |
|
4HV410-20 |
PT3/4 |
2 स्थिति 4 बाटो |
९५.०(५.२७) |
|
4HV430-20 |
PT3/4 |
3 स्थिति 4 बाटो |
९५.०(५.२७) |
|

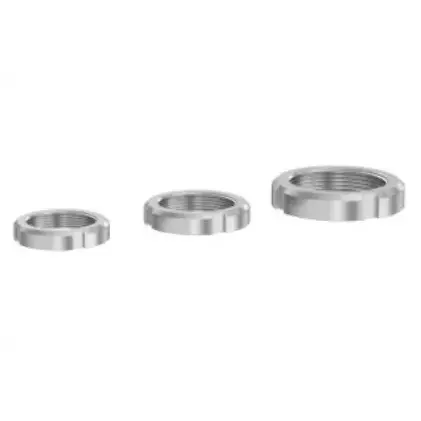

मोडेल: |
थ्रेड: |
|
4HV200 |
M35X1.5 |
|
4HV300 |
M40X1.5 |
|
4HV400 |
M52X1.5 |
|
|
|
|
OLK वायमेटिक ह्यान्ड रोटरी भल्भ - 5 मोडेल तुलना |
|||||||||
|
फोटो |
|
|
|
|
|
|
|
|
|
|
OLK मोडेल |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
स्थिति |
2 स्थिति 4 बाटो |
|
3 स्थिति 4 बाटो |
|
3 स्थिति 4 बाटो |
|
3 स्थिति 4 बाटो |
|
3 स्थिति 4 बाटो |
|
|
3 स्थिति 4 बाटो |
|
|
|
|
|
|
|
|
|
पोर्ट साइज |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
उत्पादन सुविधाहरू |

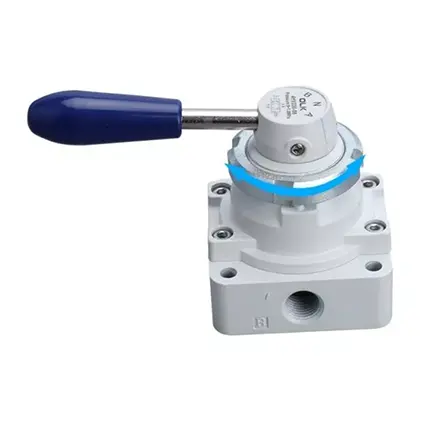

प्यानल माउन्ट गर्दै |
|
A: चतुर्भुज इन्टरफेस B: दुई-पक्षीय इन्टरफेस, तल ध्वनि क्षीणता संग |
|
|
|
|
|
खाली ： एक तर्फ एउटा प्वाल ； विपरित तर्फ दुई प्वाल |
|
|
|
|
|
|
|
|
|
|
|
|
ह्यान्डल |
हटाउन सकिने ह्यान्डल |
|
हटाउन सकिने ह्यान्डल |
|
हटाउन सकिने ह्यान्डल |
|
हटाउन सकिने/प्लास्टिक ह्यान्डलहरू |
|
हटाउन सकिने ह्यान्डल, एन्टी-स्क्याल्ड ह्यान्डल |
|
|
|
|
|
|
|
|
|
|
|
|
आधार को आयाम |
200 श्रृंखला: 62 मिमी |
|
61.3 मिमी |
|
74 मिमी |
|
74 मिमी |
|
५५ मिमी |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
4HV ह्यान्ड कन्ट्रोल भल्भको विशेषता के हो?
4HV ह्यान्ड भल्भ प्यानल माउन्टिंग हुन सक्छ।
4HV म्यानुअल भल्भमा कति स्थानहरू चयन गर्न सकिन्छ?
2 पोजिशन 4 वे र 3 पोजिसन 4 वे दुई प्रकार चयन गर्न सकिन्छ।
