OLK न्यूमेटिक कम्पनीद्वारा निर्मित AIRTAC TYPE M5 शृङ्खला 5/2 तरिका मेकानिकल बटन भल्भ। M5 मेकानिकल भल्भ एक स्लाइडिङ स्तम्भ संरचना हो। भल्भ बडीमा अवस्थित एक्जाउस्ट पोर्टहरू। M5 बटन भल्भले आवाज र प्रदूषण कम गर्न मफलर स्थापना गर्न अझ सजिलो हुनेछ। M5 श्रृंखला मेकानिकल बटन कन्ट्रोल भल्भ 5 वे, जबकि M5-210 ले G1/8 र G1/4 इन्टरफेस थ्रेडहरू प्रदान गर्दछ।
प्रतीक:
अर्डर कोड
M5
PM
210
06
R
बटन प्रकार
कोड
पोर्ट साइज
बटन रङ
M5:M प्रकार
B: आधारभूत प्रकार (M5B)
110:110 श्रृंखला एकल नियन्त्रण
100:06:G/18
PL: रातो
C: लामो ह्यान्डल प्रकार (M5C)
210:210 श्रृंखला एकल नियन्त्रण
200:06:G1/8
PP/PF/PM/HS: रातो, हरियो, कालो
D: छोटो ह्यान्डल प्रकार (M5D)
200:08G1/4
R: रोलर लिभर प्रकार (M5R)
L: युनिडायरेक्शनल रोलर लिभर प्रकार (M5L)
Y: रकर आर्म प्रकार (M5Y)
PM: च्याउ हेड बटन प्रकार (M5PM)
PP: उठेको हेड बटन प्रकार (M5PP)
PF: फ्ल्याट हेड बटन प्रकार (M5PF)
PL: आपतकालीन रोक प्रभाव बटन प्रकार (M5PL)
HS: चयनकर्ता प्रकार (M5HS)

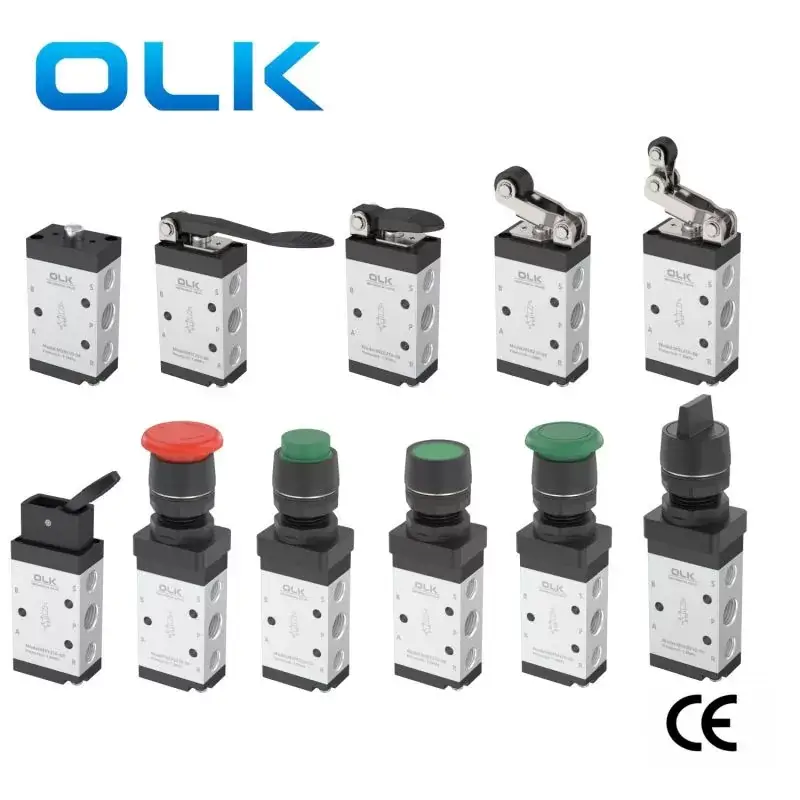

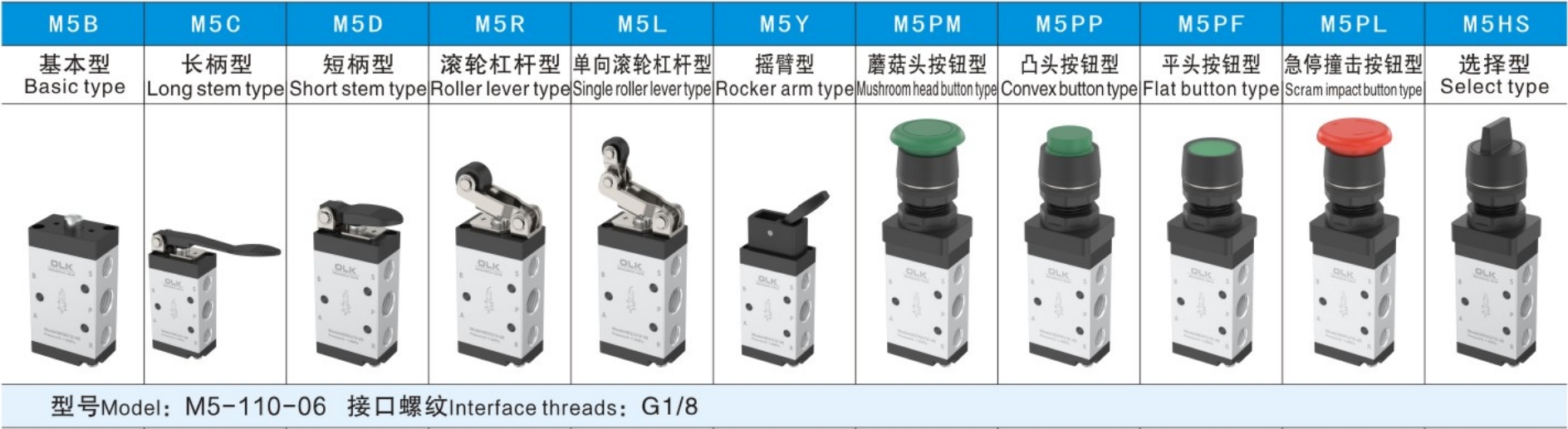

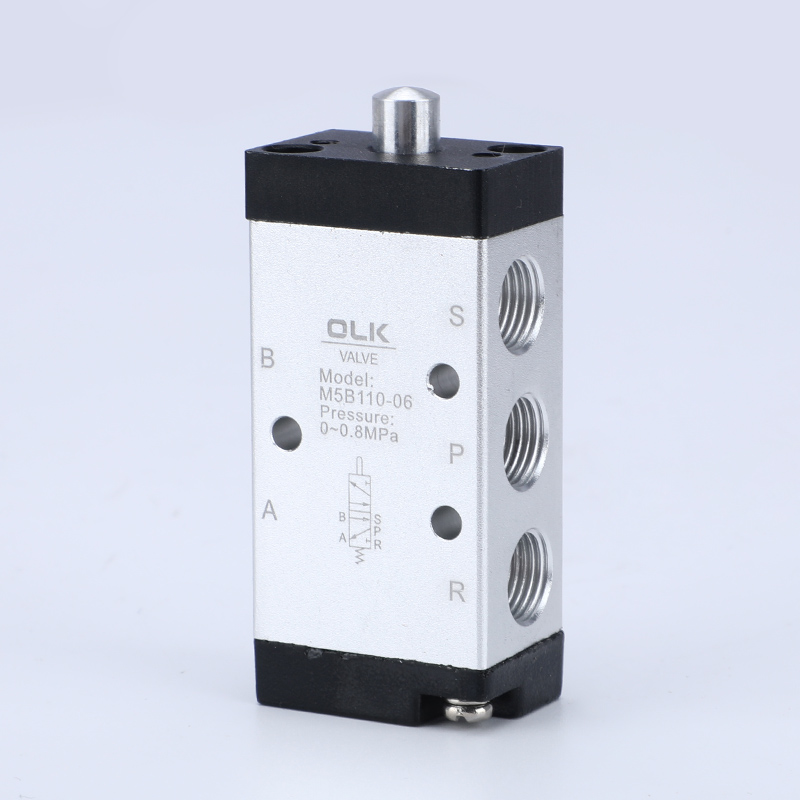

- आधारभूत प्रकार (M5B)

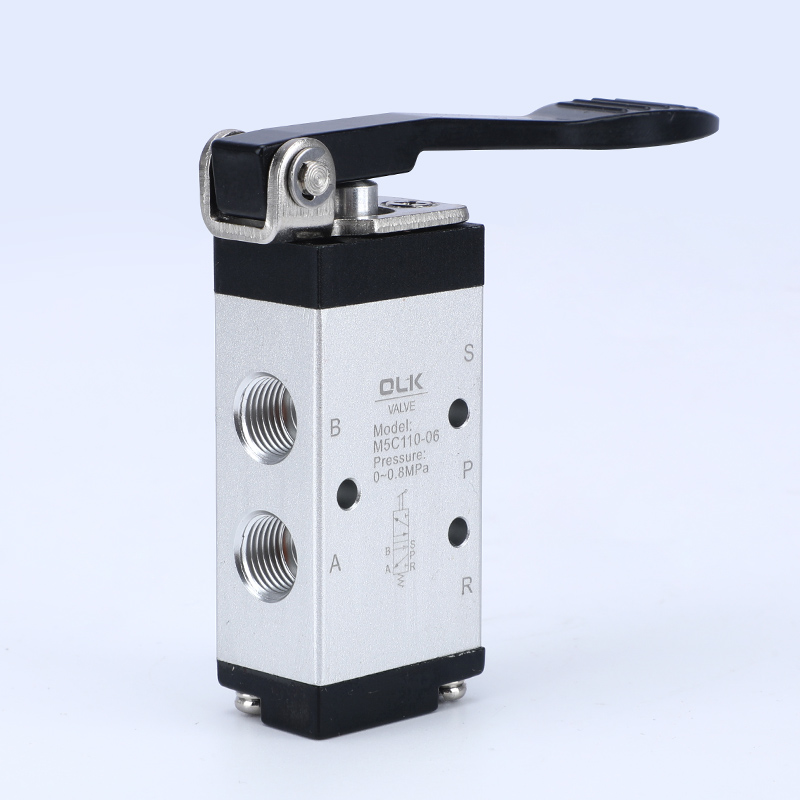

- लामो ह्यान्डल प्रकार (M5C)

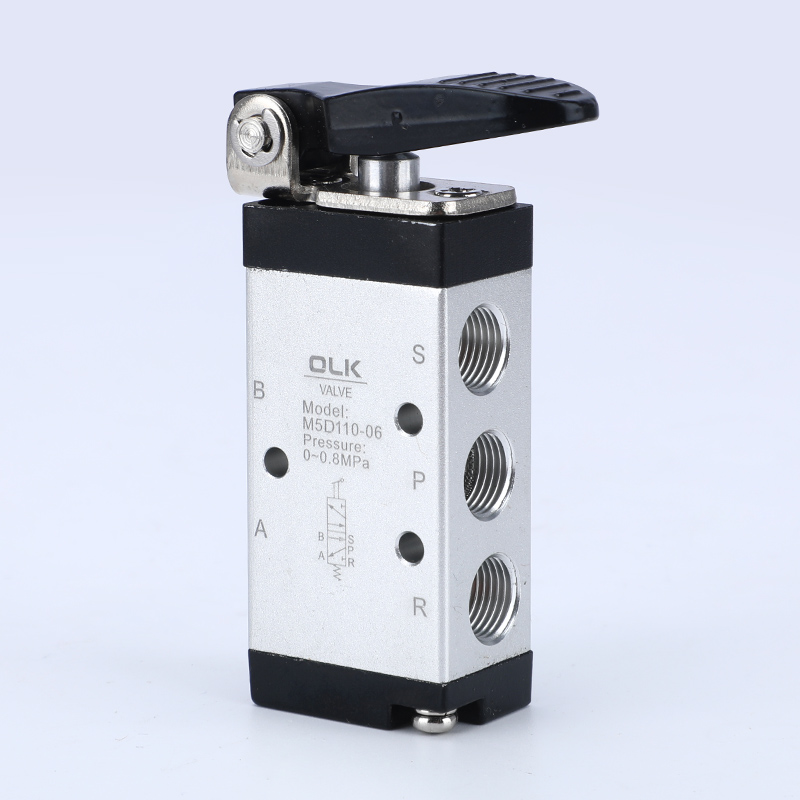

- छोटो ह्यान्डल प्रकार (M5D)
- रोलर लिभर प्रकार (M5R)

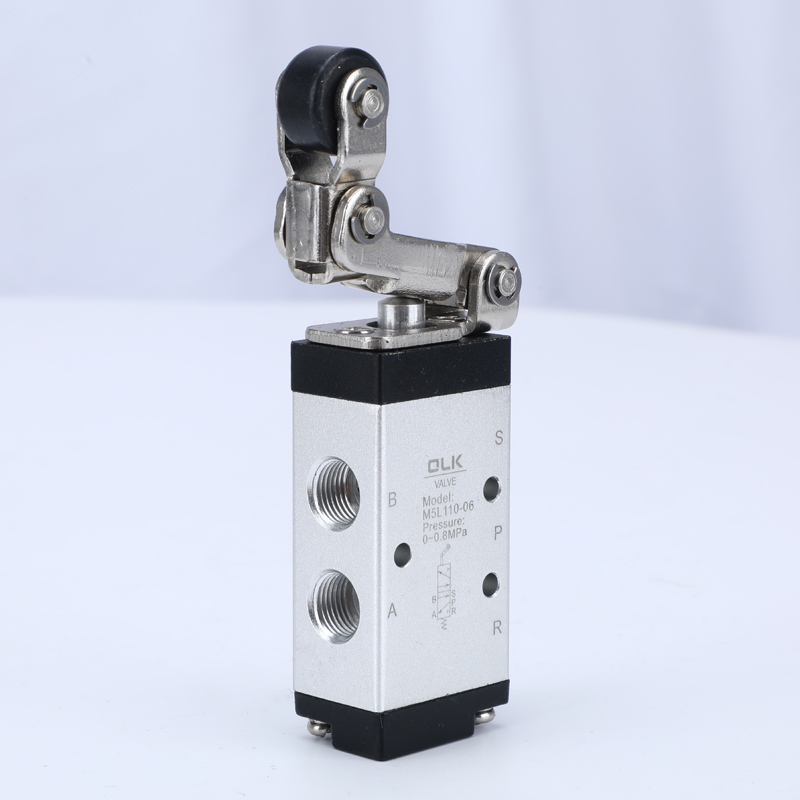

- युनिडायरेक्शनल रोलर लीभर प्रकार (M5L)

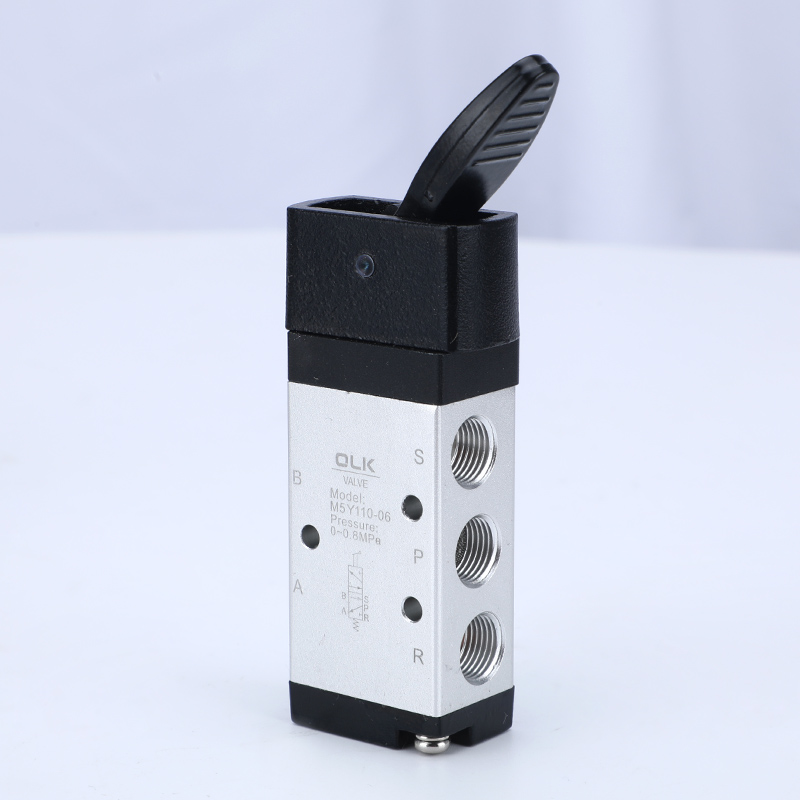

- रकर आर्म प्रकार (M5Y)
- च्याउ हेड बटन प्रकार (M5PM)

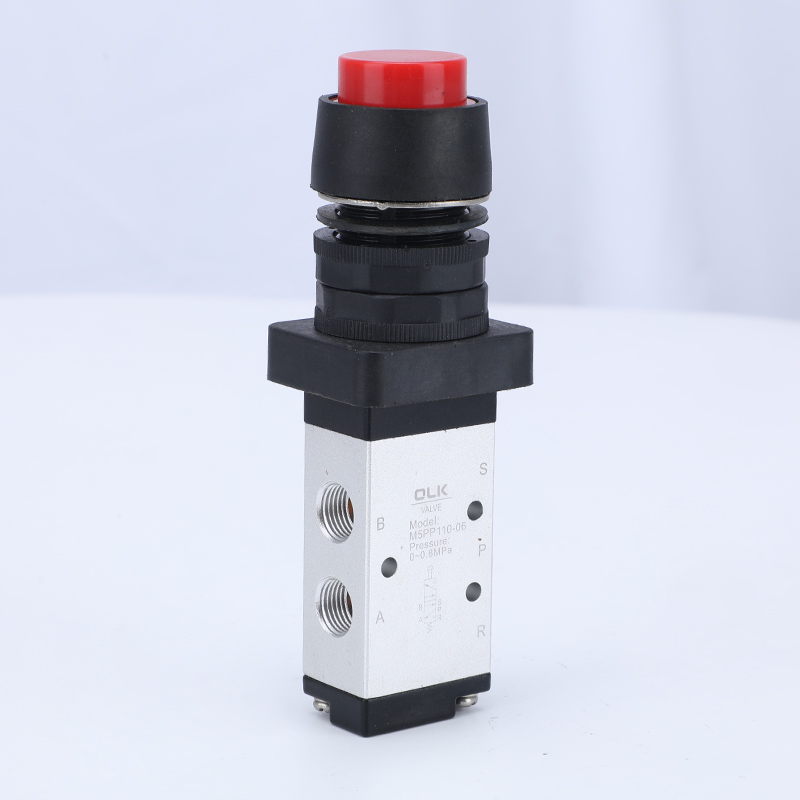

- उठाइएको हेड बटन प्रकार (M5PP)
- फ्ल्याट हेड बटन प्रकार (M5PF)
- आपतकालीन रोक प्रभाव बटन प्रकार (M5PL)
- चयनकर्ता प्रकार (M5HS)
PM, PP, र PF प्रकारका लागि, त्यहाँ तीनवटा बटन रङहरू छन्: रातो, हरियो र कालो।
1. निकास पोर्टहरू शरीरमा अवस्थित छन्, जसले आवाज र प्रदूषण कम गर्न साइलेन्सरहरू स्थापना गर्न सुविधा दिन्छ।
2. M5B, M5R, M5L शृङ्खलाहरूलाई स्विचको लागि बाह्य बलहरू आवश्यक पर्दछ, बाह्य संयन्त्रहरूद्वारा प्रदान गरिएको, स्थिति पत्ता लगाउन वा स्ट्रोक स्विचहरूको लागि उपयुक्त।
3. M5C, M5D, M5Y, M5PF, M5PM, M5PP, M5PL, M5HS श्रृंखलाहरू म्यानुअल रूपमा विभिन्न परिस्थितिहरूमा सुविधाको लागि विभिन्न संरचनात्मक नियन्त्रण हेडहरूद्वारा संचालित हुन्छन्।

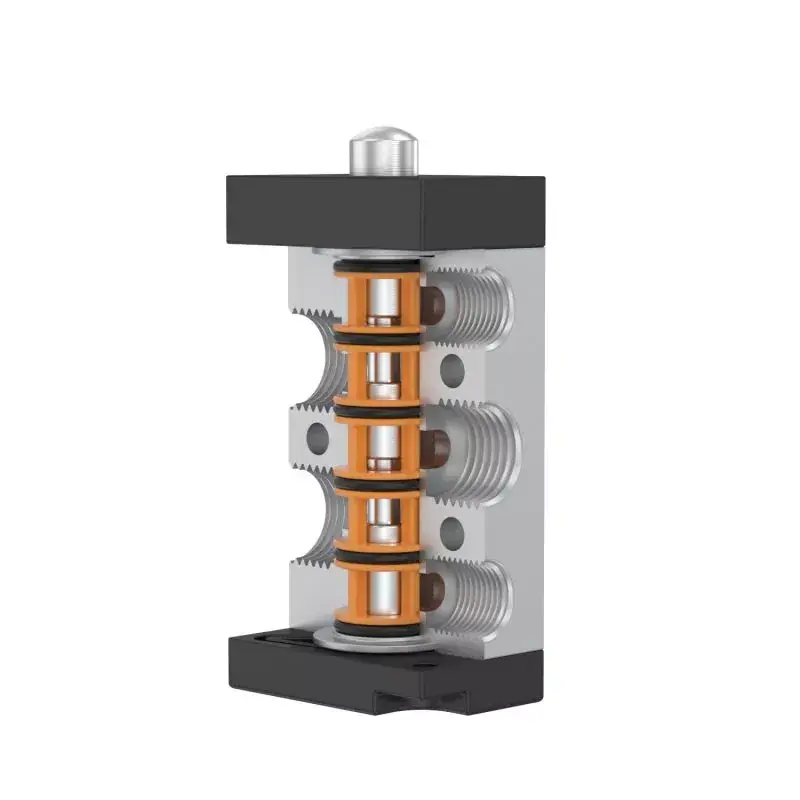

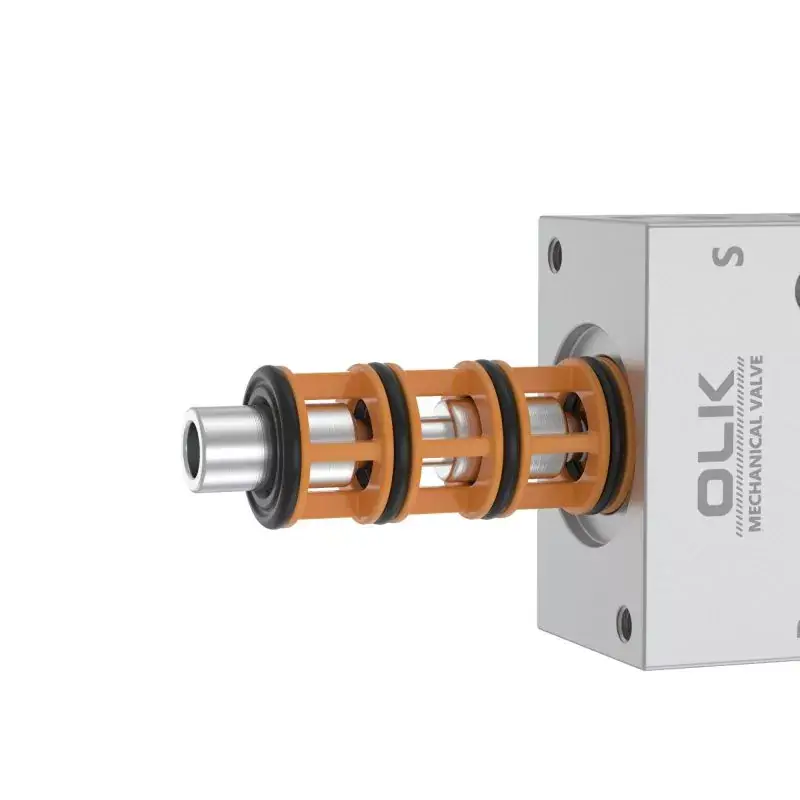

4. स्लाइडिङ स्तम्भ संरचना, कामको दबाबबाट अप्रभावित नियन्त्रण बल (जस्तै, पछाडिको दबाब प्रभाव छैन), राम्रो सीलको लागि भित्री रिंग सील, लचिलो स्विचिंग।
5. तेल स्नेहन लागि आवश्यक छैन।
6. सजिलो प्रयोगको लागि बहु स्थिति स्थापनाहरू।
7. M5C, M5D, M5Y, M5R, M5L श्रृंखला नियन्त्रण हेडहरू धातुबाट बनेका छन्, लामो जीवन र अधिक विश्वसनीयता र स्थिरता सुनिश्चित गर्दै।
|
काम गर्ने माध्यम |
हावा (40μm भन्दा बढी फिल्टर मार्फत फिल्टर गरिएको) |
|
कार्य |
बाह्य प्रत्यक्ष अभिनय |
|
पोर्ट व्यास |
०५:M5,06:G1/8,08:G1/4 |
|
पदहरूको संख्या |
2 स्थिति 5 बाटो |
|
स्नेहन |
अनावश्यक |
|
कार्य दबाव दायरा MPa(psi) |
०∼१.०(~१४५) |
|
ग्यारेन्टी दबाव प्रतिरोध |
1.5MPa (215psi) |
|
काम गर्ने तापमान डिग्री सेल्सियस |
-20∼70 |
|
क्रस-सेक्शनल क्षेत्र mm² (CV मान) |
०५:२.५(०.१४),०६:८(०.४५),०८:१२(०.६७) |
|
शारीरिक सामग्री |
एल्युमिनियम मिश्र धातु |
सावधानी
1) नियन्त्रण भाग ईन्जिनियरिङ् प्लास्टिक बनेको छ, र केवल म्यानुअल सञ्चालन अनुमति छ। भल्भ स्विच गर्न धातु प्रभाव प्रयोग नगर्नुहोस्।
२) M5B, M5C, M5D, M5PM, M5PF, र M5PP शृङ्खलाहरू स्वतः रिसेट हुन्छन्। M5Y, M5HS, र M5PL म्यानुअल भल्भहरू म्यानुअल रूपमा रिसेट गरिएका छन्। M5PL लाई ट्रेजर स्थितिमा थिचेपछि, रोटरी नबलाई रिसेट गर्न घुमाउन आवश्यक छ।
३) रिभर्सिङ स्ट्रोकमा ध्यान दिनुहोस्। जब कुनै पनि बाह्य बलले भल्भलाई उल्टो बनाउँछ, आधारभूत रिभर्सिङ स्ट्रोकले कन्ट्रोल स्ट्रोक तालिकामा तोकिएको रिभर्सिङ स्ट्रोकको दायराभन्दा बढी हुनु हुँदैन, अन्यथा यसले भल्भको शरीरमा क्षति पुऱ्याउँछ।
4) M5L एकतर्फी रोलर भल्भले एक दिशामा मात्र स्विच गर्न सक्छ (दायाँबाट बायाँ हान्दै)। अर्को दिशामा अवैध प्रभाव (बायाँ देखि दायाँ घुमाइएको)।
5) नियन्त्रण हेड संयोजन छुट्टै आदेश गर्न सकिन्छ।
