ouleikai M3 श्रृंखला airtac-प्रकार 3/2 मार्ग मेकानिकल भल्भमा 2 सञ्चालन अवस्थाहरू र 3 पथ चयनहरू छन्। M3 मेकानिकल भल्भ विभिन्न वायवीय नियन्त्रण परिदृश्यहरूको लागि उपयुक्त छ। पिस्टन-प्रकारको संरचना M3 मेकानिकल भल्भ नियन्त्रण बल काम गर्ने दबाबबाट अप्रभावित छ। स्थिर, भरपर्दो, र टिकाऊ, दीर्घकालीन स्थिर काम गर्ने वातावरणको लागि उपयुक्त, जस्तै स्वचालित उत्पादन लाइनहरू जस्तै विधानसभा लाइनहरू र प्याकेजिङ लाइनहरूमा वायवीय नियन्त्रण।
प्रतीक:
अर्डर कोड
M3
PM
210
06
R
श्रृंखला

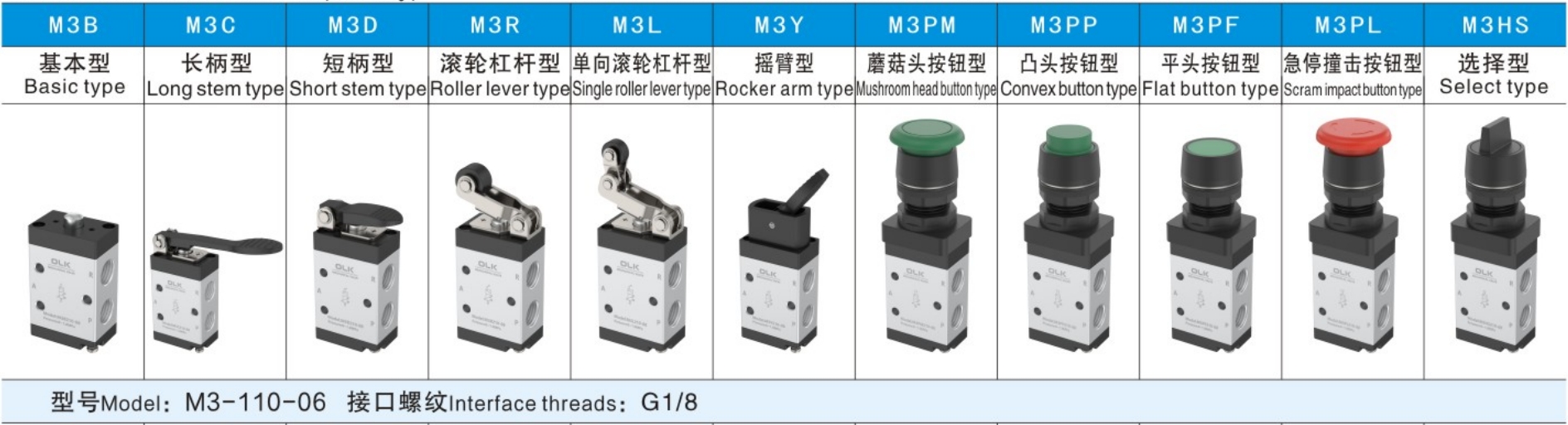

बटन प्रकार
कोड
पोर्ट साइज
बटन रङ
M3: Mseries 2 स्थिति 3 मार्ग

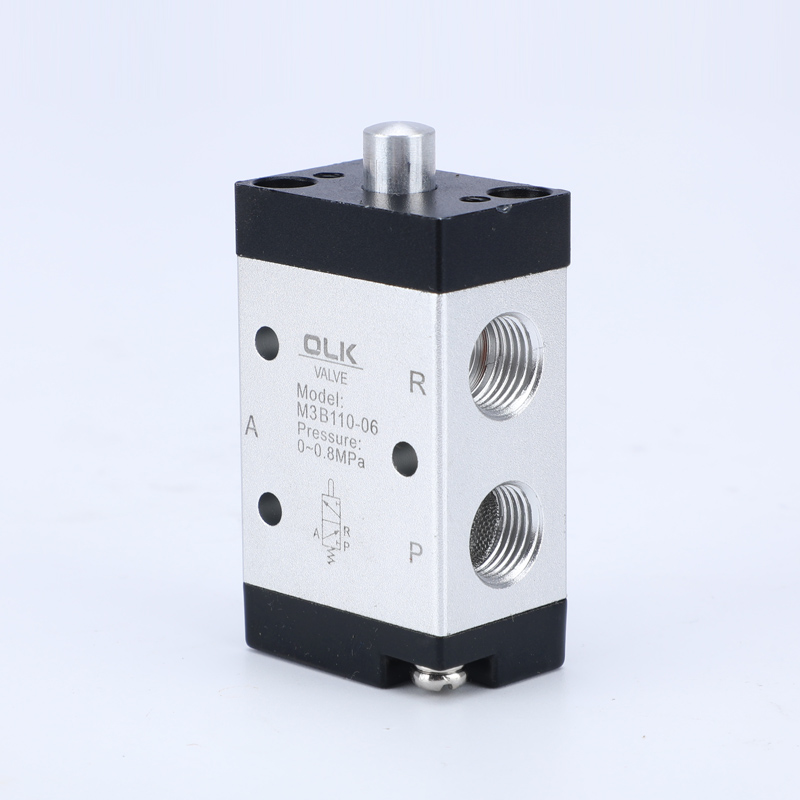

B: आधारभूत प्रकार (M3B)
110:110 श्रृंखला एकल नियन्त्रण
100:06:G1/8
PL: रातो

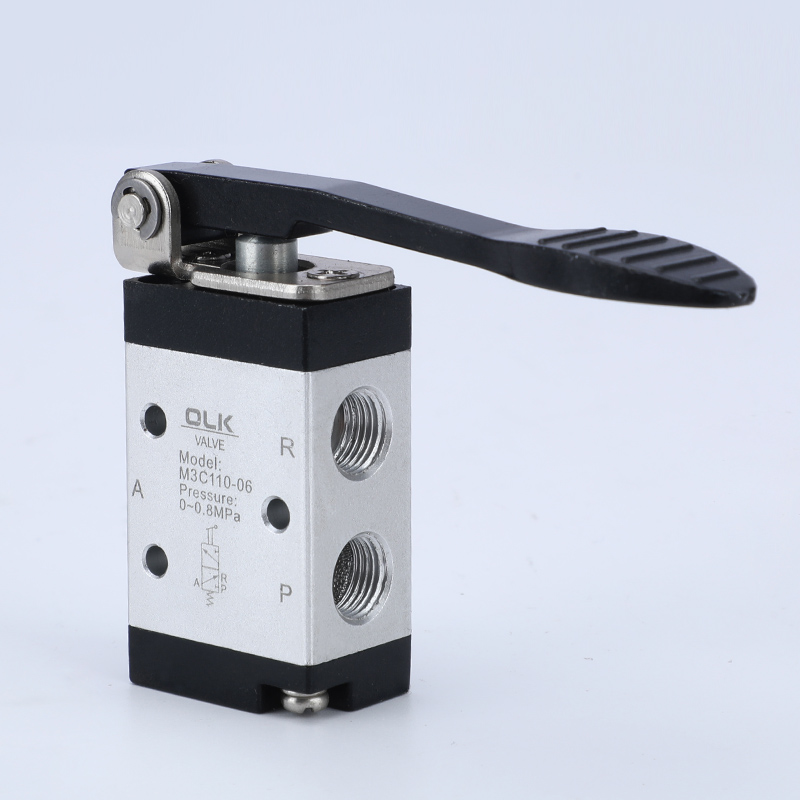

C: लामो ह्यान्डल प्रकार (M3C)
210:210 श्रृंखला एकल नियन्त्रण
200:06:G1/8
PP/PF/PM/HS: रातो हरियो कालो

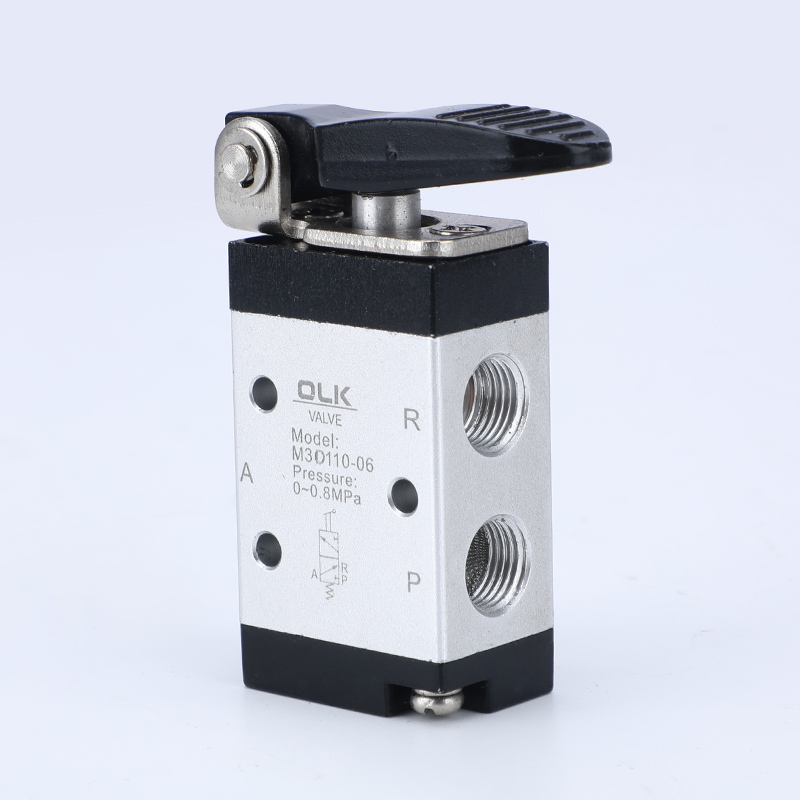

D: छोटो ह्यान्डल प्रकार (M3D)
200:08:G1/4

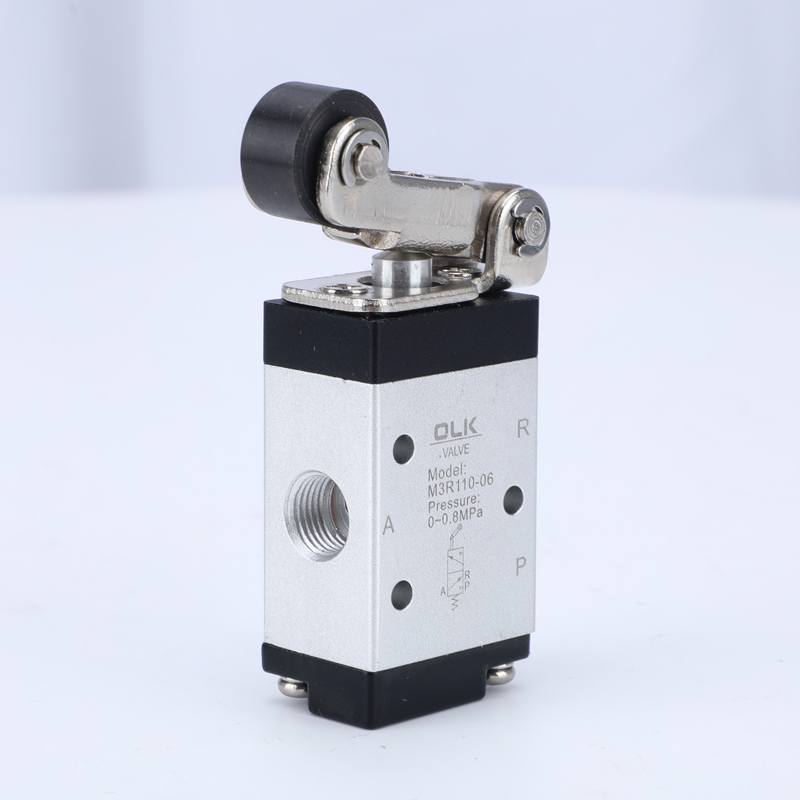

R: रोलर लिभर प्रकार (M3R)

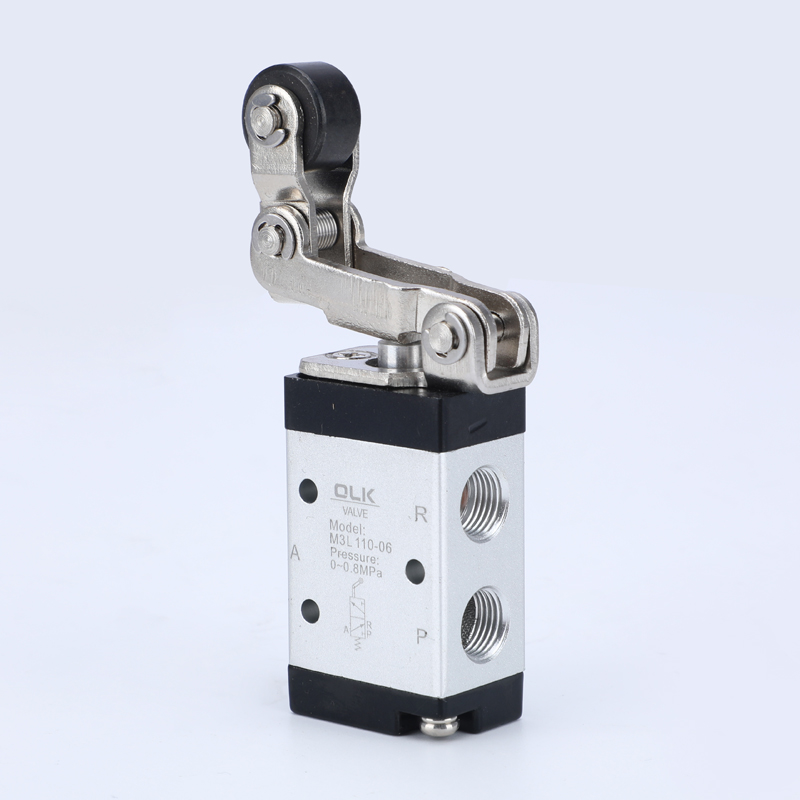

L:युनिडायरेक्शनल रोलर लीभर प्रकार (M3L)

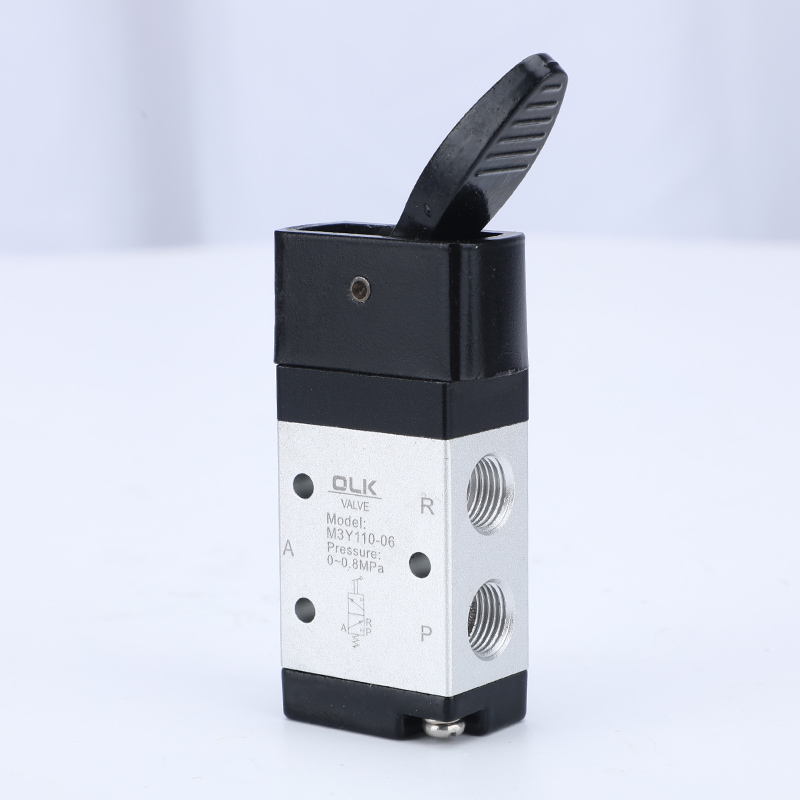

Y: रकर आर्म प्रकार (M3Y)

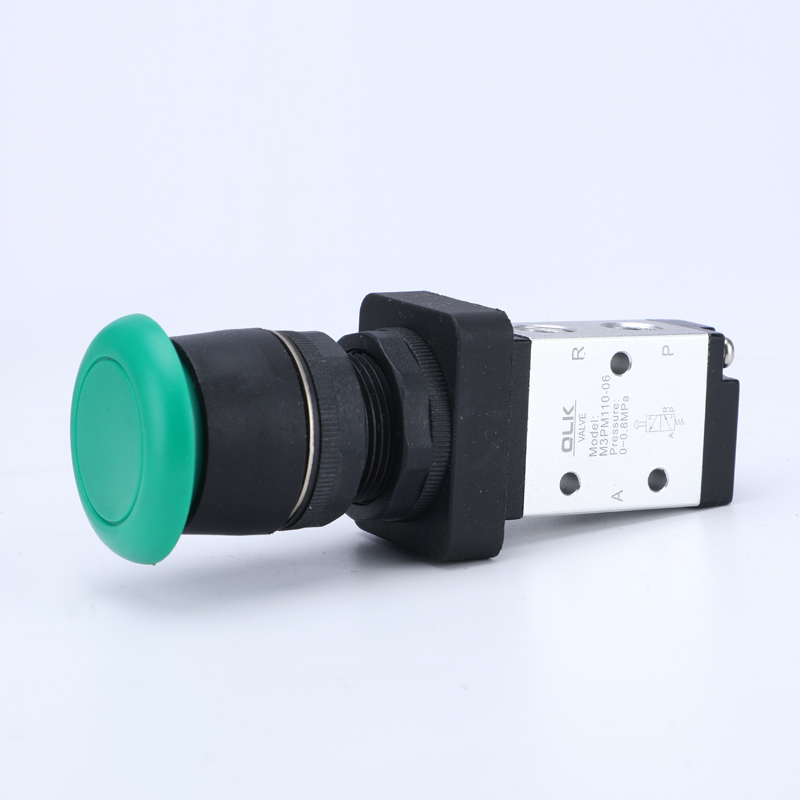

PM: च्याउ हेड बटन प्रकार (M3PM)

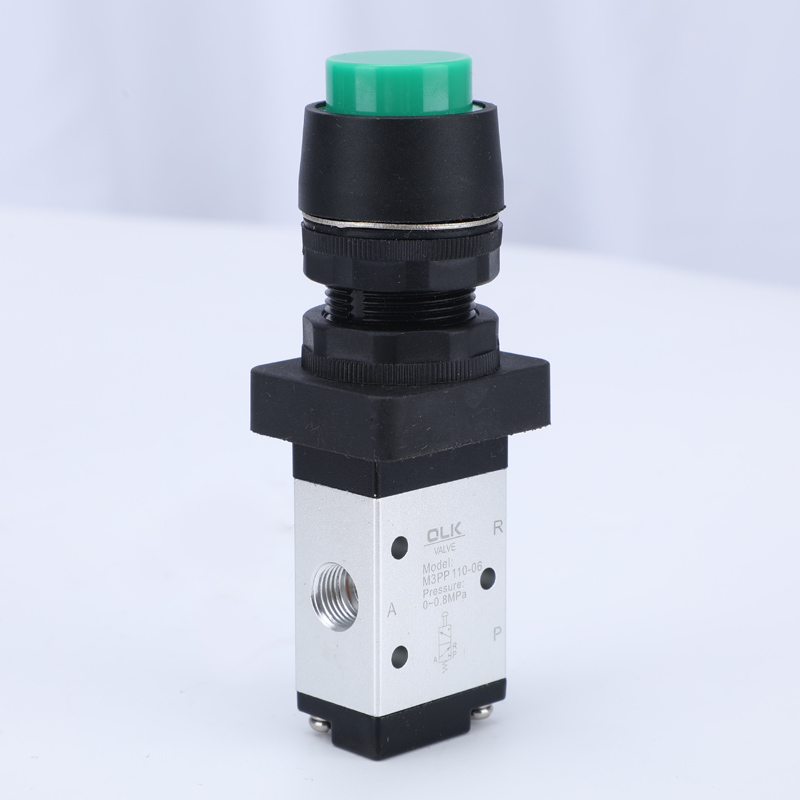

PP: उठेको हेड बटन प्रकार (M3PP)

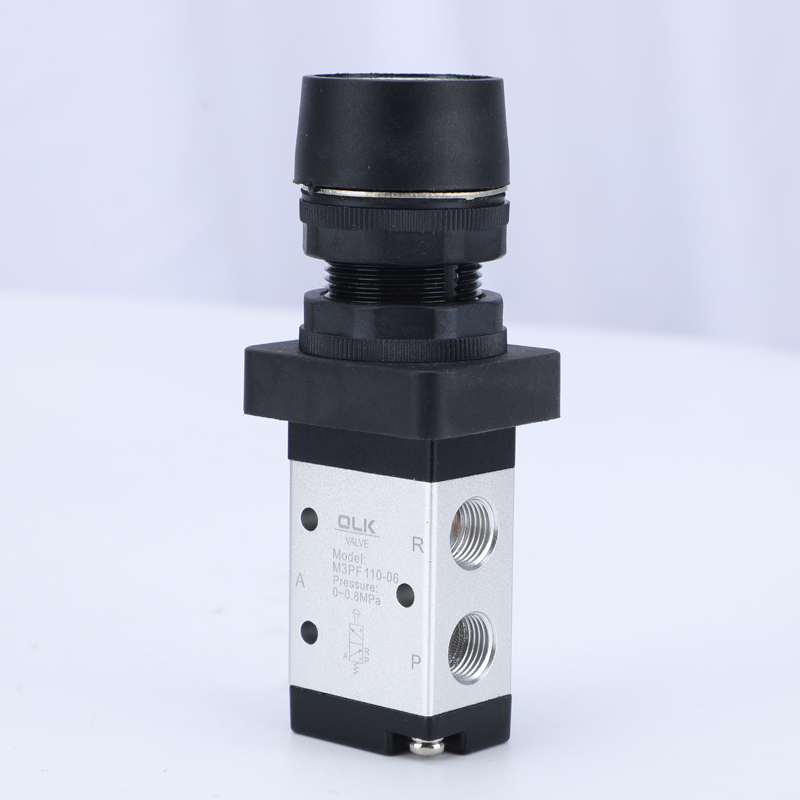

PF: फ्ल्याट हेड बटन प्रकार (M3PF)

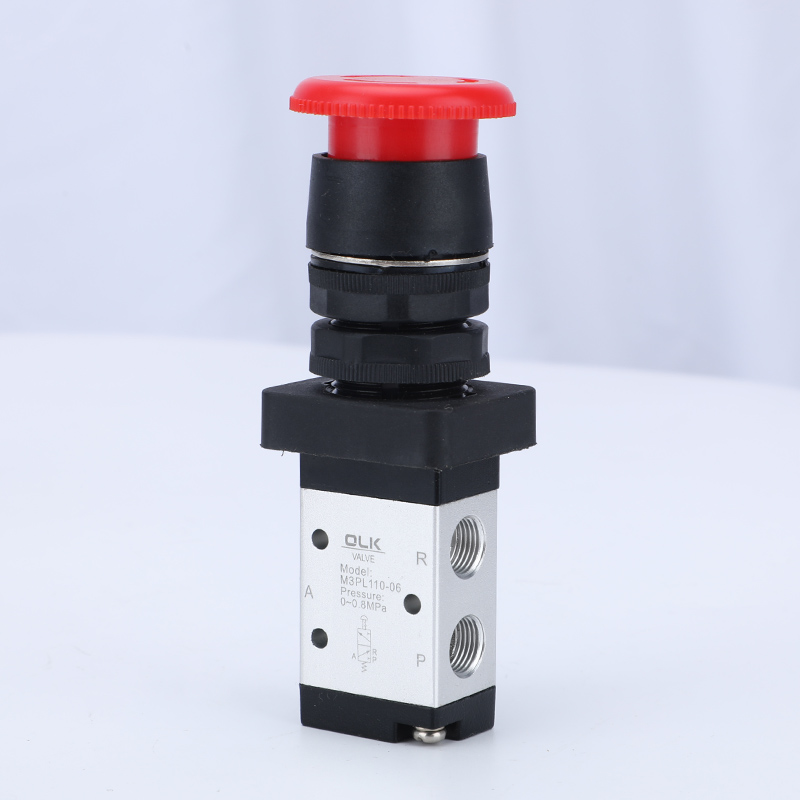

PL: आपतकालीन रोक प्रभाव बटन प्रकार (M3PL)
HS: चयनकर्ता प्रकार (M3HS)
1. निकास पोर्ट शरीर मा स्थित छ, आवाज र प्रदूषण कम गर्न एक मफलर स्थापना को सुविधा।
2. M3B, M3R, र M3L शृङ्खलाहरूलाई बाह्य संयन्त्रहरूद्वारा प्रदान गरिएको स्विचिङको लागि बाह्य बलहरू आवश्यक पर्दछ, स्थिति पत्ता लगाउन वा स्ट्रोक स्विचहरूको लागि उपयुक्त।
3. M3C, M3D, M3Y, M3PF, M3PM, M3PP, र M3PLM3HS शृङ्खलाहरू म्यानुअल रूपमा संचालित छन्, विभिन्न परिस्थितिहरूमा सुविधाजनक प्रयोगको लागि नियन्त्रण हेडहरूको विभिन्न संरचनात्मक आकारहरू सहित।
4. पिस्टन-प्रकारको संरचना, नियन्त्रण बल काम गर्ने दबाबबाट प्रभावित हुँदैन (अर्थात, पछाडिको दबाब छैन), भित्री रिंग सील, उत्कृष्ट सील, र लचिलो स्विचिंग।
5. तेल स्नेहन लागि आवश्यक छैन।
6. सुविधाजनक स्थापना र बहु स्थिति माउन्ट संग प्रयोग।
7. M3C, M3D, M3Y, M3R, र M3L शृङ्खलाका कन्ट्रोल हेडहरू लामो आयु र अधिक विश्वसनीयताका लागि धातु सामग्रीबाट बनेका छन्।
|
मोडेल |
M3B |
M3C |
M3D |
M3R |
M3L |
M3Y |
M3PM |
M3PP |
M3PF |
M3PL |
M3HS |
|
|
काम गर्ने माध्यम |
एयर (40μm भन्दा बढीको फिल्टर स्क्रिन मार्फत फिल्टर गर्नुहोस्) |
|||||||||||
|
कार्य मोड |
बाह्य नियन्त्रण प्रत्यक्ष अभिनय प्रकार |
|||||||||||
|
पोर्ट साइज |
05:M5; 06:G1/8; 08:G1/4 |
|||||||||||
|
प्रभावकारी क्रस-सेक्शनल क्षेत्र |
MINI |
05:2.5mm² (Cv=0.14) |
||||||||||
|
110 |
06:8.0mm² (Cv=0.45) |
|||||||||||
|
210 |
06:9.0mm²（Cv=0.5）; 0.8:12.0mm² (Cv=0.67) |
|||||||||||
|
स्थिति |
3/2 पोर्ट |
|||||||||||
|
कुनै आवश्यकता छैन |
||||||||||||
|
दबाव दायरा |
0-1.0MPa (0-145psi) |
|||||||||||
|
प्रमाण दबाव |
1.5MPa (215psi) |
|||||||||||
|
काम गर्ने दबाब |
'-20-70 ℃ |
|||||||||||
|
शारीरिक सामग्री |
एल्युमिनियम मिश्र धातु |
|||||||||||
सावधानी
1) नियन्त्रण भाग ईन्जिनियरिङ् प्लास्टिक बनेको छ, र केवल म्यानुअल सञ्चालन अनुमति छ। भल्भ स्विच गर्न धातु प्रभाव प्रयोग नगर्नुहोस्।
२) M3B, M3C, M3D, M3PM, M3PF, र M3PP शृङ्खलाहरू स्वतः रिसेट हुन्छन्। M3Y, M3HS, र M3PL म्यानुअल भल्भहरू म्यानुअल रूपमा रिसेट गरिएका छन्। M3PL लाई ट्रेजर स्थितिमा थिचेपछि, रोटरी नबलाई रिसेट गर्न घुमाउन आवश्यक छ।
3) उल्टो स्ट्रोकमा ध्यान दिनुहोस्। जब कुनै पनि बाह्य बलले भल्भलाई उल्टो बनाउँछ, आधारभूत रिभर्सिङ स्ट्रोकले कन्ट्रोल स्ट्रोक तालिकामा तोकिएको रिभर्सिङ स्ट्रोकको दायराभन्दा बढी हुनु हुँदैन, अन्यथा यसले भल्भको शरीरमा क्षति पुऱ्याउँछ।
4) M3L एकतर्फी रोलर भल्भले एक दिशामा मात्र स्विच गर्न सक्छ (दायाँबाट बायाँ हान्दै)। अर्को दिशामा अवैध प्रभाव (बायाँ देखि दायाँ घुमाइएको)।
5) नियन्त्रण टाउको संयोजन अलग आदेश गर्न सकिन्छ।
