Brand:
OLKFunction:
5/2 way,5/3 wayWorking-Pressure:
0.15-0.8MpaVoltage:
220VAC/110VAC/24VAC/24VDC/12VDCProtection class:
IP65Action:

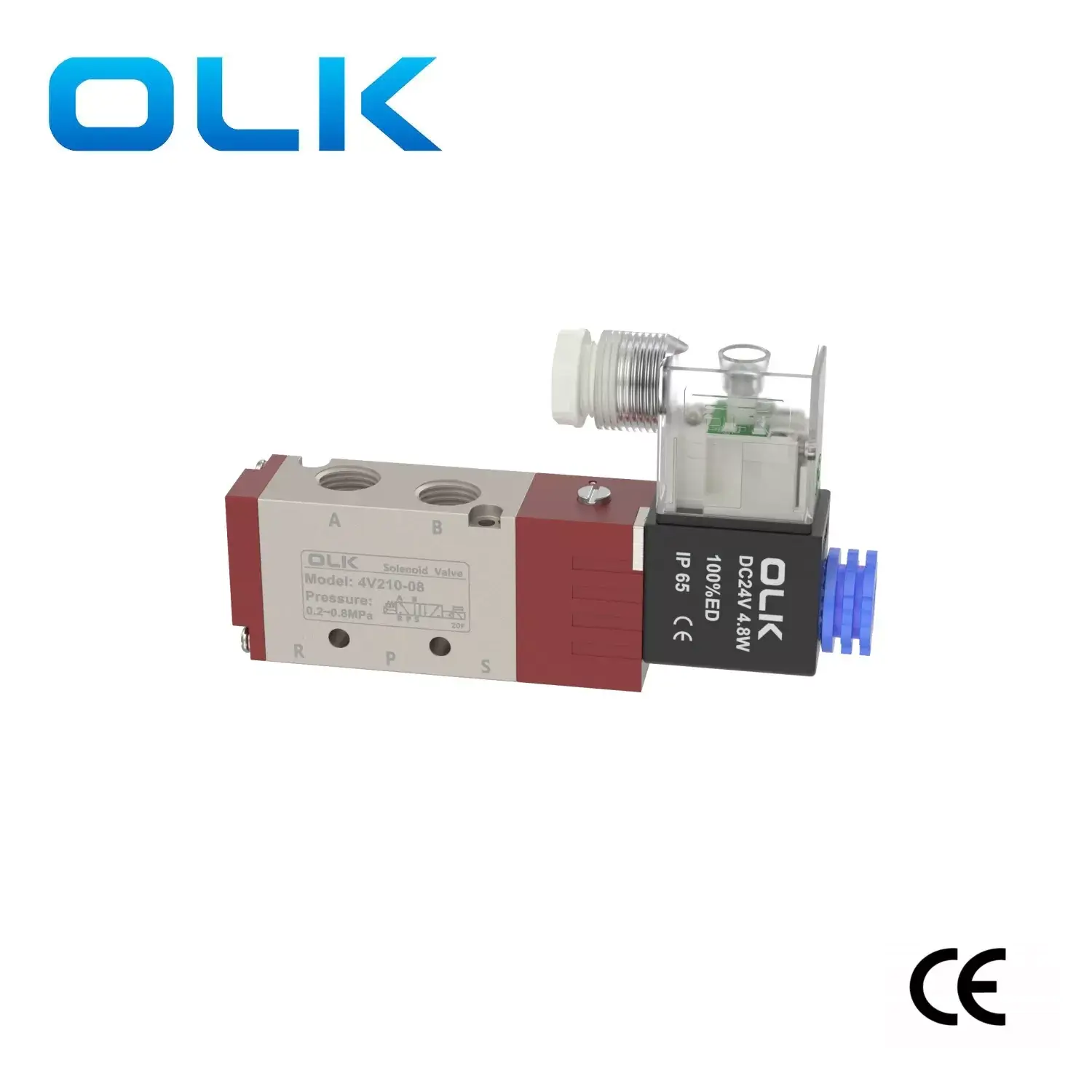

Internal Pilot Operated4V श्रृंखला सोलेनोइड भल्भ 5 वे सोलेनोइड भल्भ काम गर्ने माध्यमको रूपमा हावाको लागि उपयुक्त तरल दिशात्मक भल्भ हो।

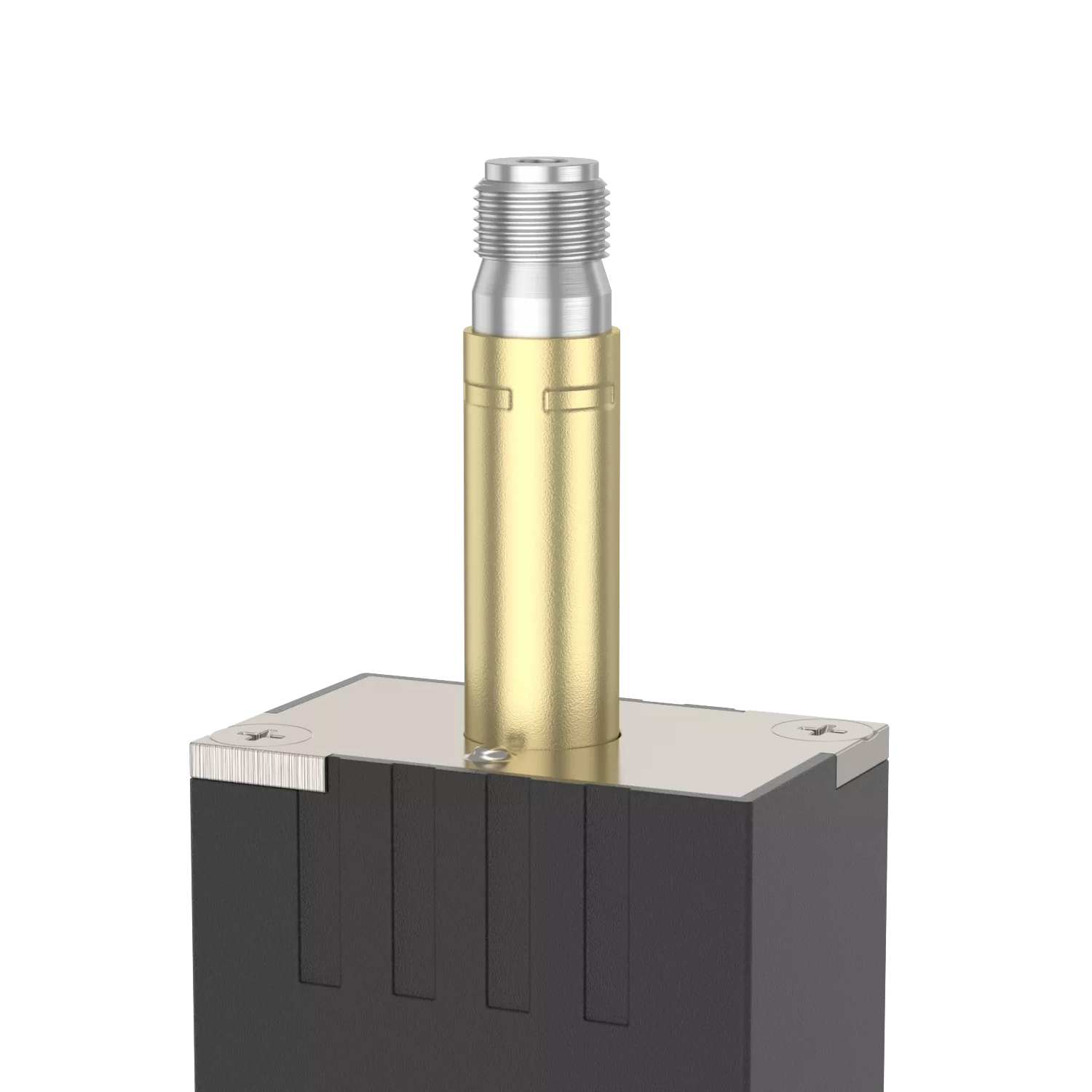

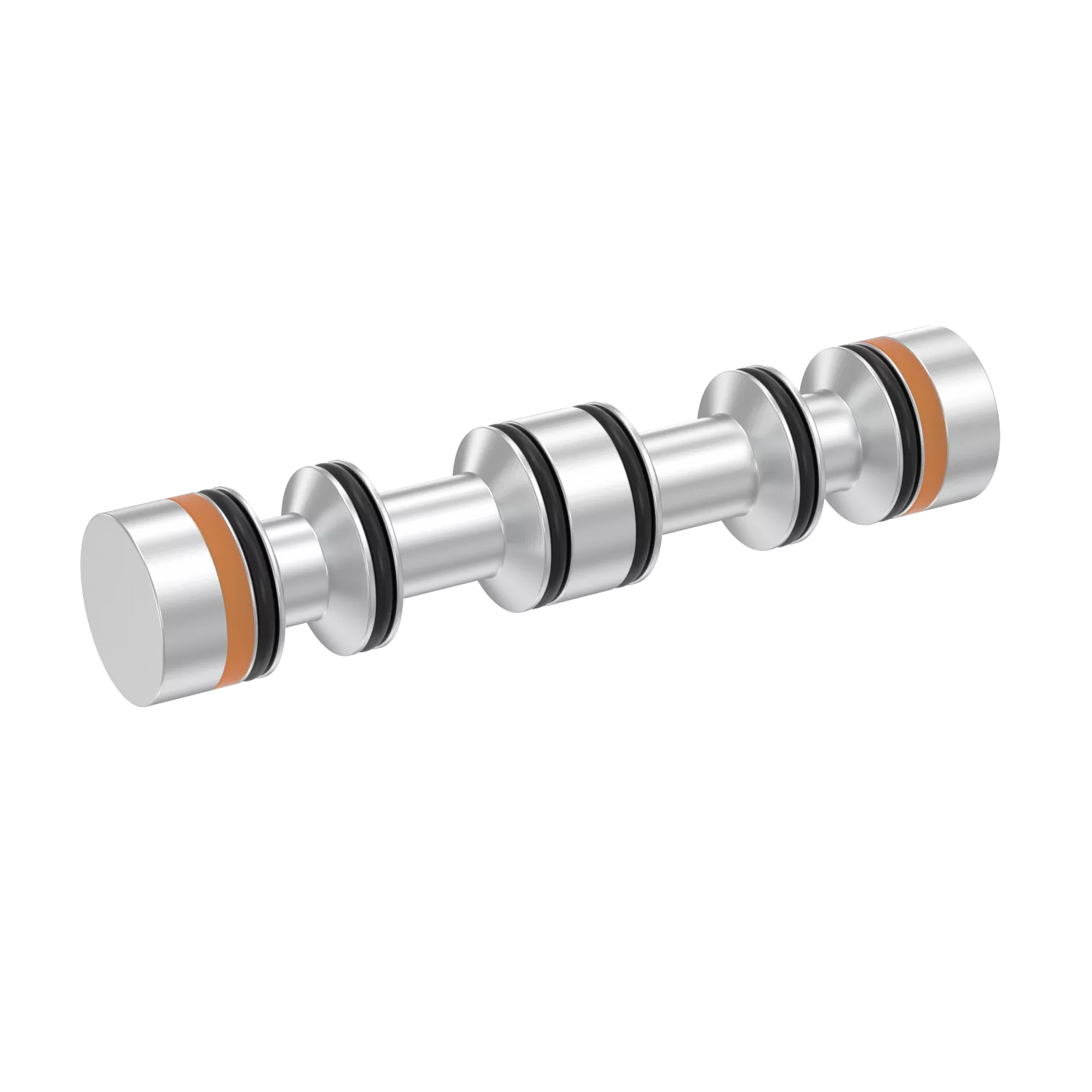

5-वे 4V श्रृंखला सोलेनोइड भल्भ बडी एल्युमिनियम मिश्र धातुबाट बनेको छ र ग्रेड A डस्ट-प्रूफ पायलट हेडहरू, मित्सुबिशी सील कम्पोनेन्टहरू, र नन-फ्रिजिङ लुब्रिकेटिङ तेल जस्ता उच्च गुणस्तरका सामग्रीहरू समावेश गर्दछ। यसले कठोर काम गर्ने वातावरणमा यसको कार्यक्षमता कायम राख्न सक्छ। यो भल्भले कडा EMC र LVD अनुपालन परीक्षण पार गरेको छ र उच्चतम सुरक्षा र गुणस्तर मापदण्डहरू पूरा गर्दै CE प्रमाणीकरण प्राप्त गरेको छ।
उत्पादनले अनुकूलित उपस्थिति रंगहरू स्वीकार गर्दछ, प्रयोगकर्ताहरूलाई जटिल एकीकृत प्रणाली वातावरणमा उत्पादनलाई द्रुत रूपमा पहिचान गर्न अनुमति दिन्छ।
4V श्रृंखला सोलेनोइड भल्भका लागि मानक इन्टरफेसहरू M5, G1/8, G1/4, G3/8, G1/2, सजिलो स्थापनाको लागि एकीकृत सेटहरूमा उपलब्ध छन्। अपरेटिङ भोल्टेजहरूका लागि धेरै विकल्पहरू छन्, विशिष्ट अनुप्रयोग परिदृश्यमा निर्भर गर्दै, उपयुक्त भोल्टेज शक्ति छनौट गर्न।
The4V श्रृंखला solenoid भल्भ Ouleikai (OLK) व्यापक रूपमा विभिन्न औद्योगिक परिदृश्यहरूमा प्रयोग गरिन्छ जस्तै प्याकेजिङ्ग स्वचालन, मेडिकल मेसिनरी, कपडा उपकरण, तपाईंको उत्पादन लाइनको लागि भरपर्दो समाधानहरू प्रदान गर्दै।
प्रतीक:
| 4V | 2 | 10 | 08 | AC110V | EX-P |
| मोडेल | कोड | भल्भ प्रकार | 9. Кілька стандартних рівнів напруги доступні для вибору. | भोल्टेज | तारिङ विधि |
| 4V: 2 स्थिति 5 बाटो /2 स्थिति 5 बाटो solenoid भल्भ | 1:100 श्रृंखला | 10: एकल solenoid भल्भ 5/2 बाटो | M5: M5X0.8 | A:AC22C | खाली: तपाईंको |
|
|
2:200 श्रृंखला | 20: डबल solenoid भल्भ 5/2 बाटो | ०६:जी१/८ | B:DC24V | म: रेखा |
|
|
3:300 श्रृंखला | 30C: डबल solenoid 5/3 बाटो बन्द केन्द्र | ०८:जी१/४ | C:AC110V |
|
|
|
4:400 seires | 30E: डबल सोलेनोइड 5/3 मार्ग निकास केन्द्र | 10:G3/8 | E: AC24V |
|
|
|
|
30P: डबल solenoid 5/3 बाटो दबाव केन्द्र | १५:G1/2 | F:DC12V |
|
|
|
|
|
|
|
|
उत्पादन सुविधाहरू:
1. पायलट मोड: बाह्य र आन्तरिक विकल्पहरू उपलब्ध छन्;

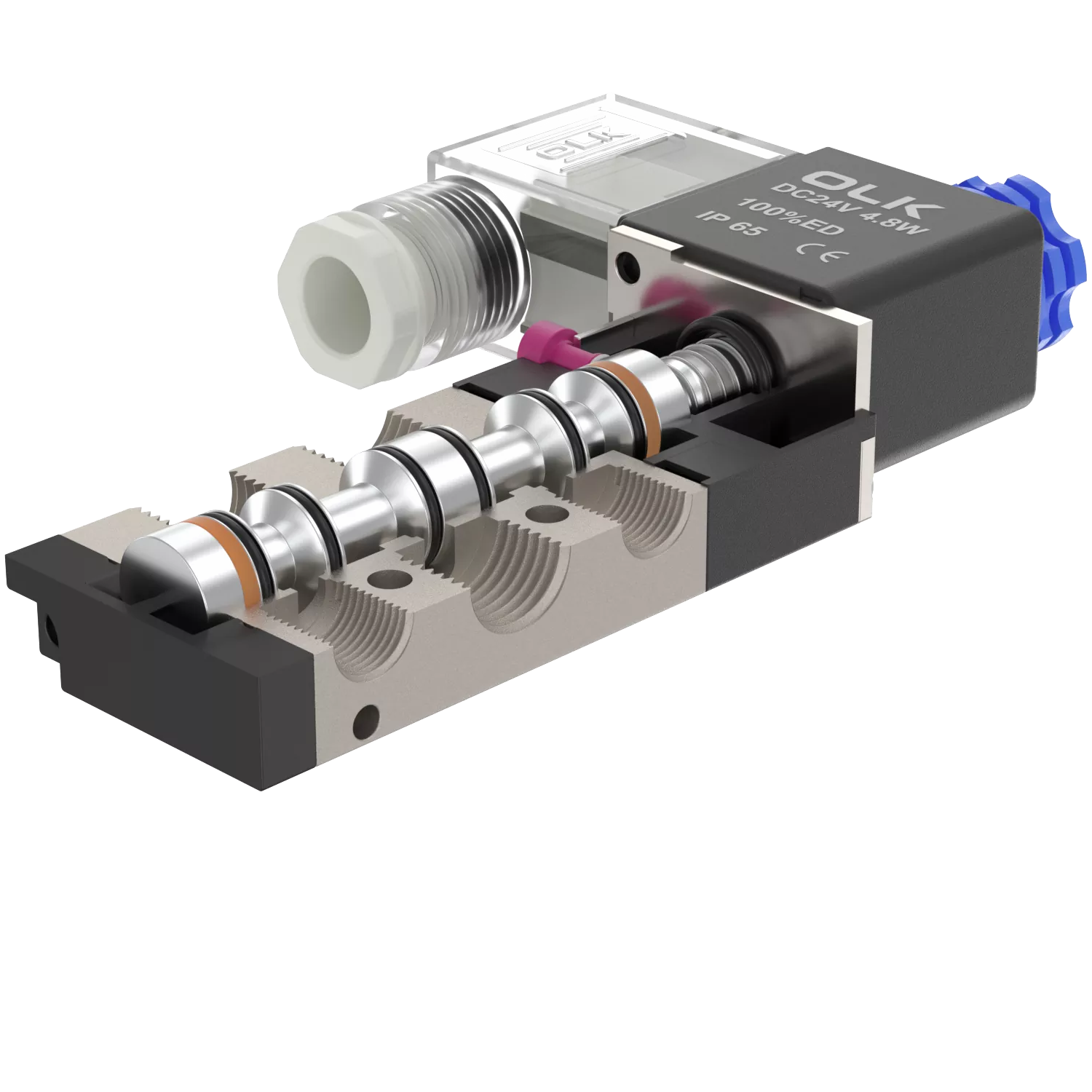

2.. पिस्टन-प्रकार संरचना, उत्कृष्ट सील, संवेदनशील प्रतिक्रिया；
3. थ्री-पोजिशन सोलेनोइड भल्भले छनौट गर्नको लागि तीन केन्द्रीय कार्यहरू प्रदान गर्दछ:
4. दोहोरो-हेड दुई-स्थिति solenoid भल्भ सुविधा मेमोरी प्रकार्य;
5. विशेष प्रविधि, कम घर्षण प्रतिरोध, कम स्टार्ट-अप दबाब, लामो सेवा जीवन संग प्रशोधन आन्तरिक प्वालहरू;
6. तेल स्नेहन को लागी कुनै आवश्यकता छैन;
7. बेसप्लेट भल्भ असेंबलीसँग एकीकृत गर्न सकिन्छ, स्थापना ठाउँ बचत गर्न सकिन्छ;
8. सजिलो स्थापना र डिबगिङको लागि म्यानुअल उपकरणसँग सुसज्जित;
9. चयनको लागि उपलब्ध बहु मानक भोल्टेज स्तरहरू।
|
काम गर्ने माध्यम |
हावा (40μm भन्दा बढी फिल्टर मार्फत फिल्टर गरिएको) |
|
कार्य |
पायलट प्रकार |
|
स्नेहन |
अनावश्यक |
|
कार्य दबाव दायरा MPa(psi) |
०.१५∼०.८(२१~११४) |
|
ग्यारेन्टी दबाव प्रतिरोध |
7. Можна інтегрувати з вузлом клапана базової плити, заощаджуючи простір для встановлення; |
|
काम गर्ने तापमान डिग्री सेल्सियस |
-20∼70 |
|
शारीरिक सामग्री |
एल्युमिनियम मिश्र धातु |
|
मानक भोल्टेज |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
भोल्टेज दायरा प्रयोग गर्नुहोस् |
AC: ±15％DC:±10％ |
|
शक्ति खपत |
AC: 3VA DC: 3W |
|
सुरक्षा स्तर |
IP65 (DIN40050) |
|
गर्मी प्रतिरोध ग्रेड |
ग्रेड B |
|
जडान प्रकार |
DIN सकेट प्रकार, आउटलेट प्रकार |
|
उत्तेजना समय |
5 पटक/सेकेन्ड |
|
मोडेल |
पोर्ट व्यास |
पदहरूको संख्या |
उच्चतम परिचालन आवृत्ति |
प्रभावकारी क्रस-सेक्शनल क्षेत्र mm² (CV मान) |
|
4V110-M5 |
इन्टेक=आउटलेट=M5 |
2 स्थिति 5 बाटो |
5 पटक/सेकेन्ड |
५.५(०.३१) |
|
4V120-M5 |
इन्टेक=आउटलेट=M5 |
2 स्थिति 5 बाटो |
5 पटक/सेकेन्ड |
५.५(०.३१) |
|
4V130C-M5 |
इन्टेक=आउटलेट=M5 |
तीन स्थिति पाँच बाटो |
3 पटक/सेकेन्ड |
५.०(०.२८) |
|
4V130E-M5 |
इन्टेक=आउटलेट=M5 |
तीन स्थिति पाँच बाटो |
3 पटक/सेकेन्ड |
५.०(०.२८) |
|
4V130P-M5 |
इन्टेक=आउटलेट=M5 |
तीन स्थिति पाँच बाटो |
3 पटक/सेकेन्ड |
५.०(०.२८) |
|
4V110-06 |
इन्टेक=आउटलेट=G1/8 |
2 स्थिति 5 बाटो |
5 पटक/सेकेन्ड |
१२.०(०.६७) |
|
4V120-06 |
इन्टेक=आउटलेट=G1/8 |
2 स्थिति 5 बाटो |
5 पटक/सेकेन्ड |
१२.०(०.६७) |
|
4V130C-06 |
इन्टेक=आउटलेट=G1/8 |
तीन स्थिति पाँच बाटो |
3 पटक/सेकेन्ड |
९.०(०.५०) |
|
4V130E-06 |
इन्टेक=आउटलेट=G1/8 |
तीन स्थिति पाँच बाटो |
3 पटक/सेकेन्ड |
९.०(०.५०) |
|
4V130P-06 |
इन्टेक=आउटलेट=G1/8 |
तीन स्थिति पाँच बाटो |
3 पटक/सेकेन्ड |
९.०(०.५०) |
|
4v210-06 |
इन्टेक=आउटलेट=G1/8 |
2 स्थिति 5 बाटो |
5 पटक/सेकेन्ड |
१४.०(०.७८) |
|
4v220-06 |
इन्टेक=आउटलेट=G1/8 |
2 स्थिति 5 बाटो |
5 पटक/सेकेन्ड |
१४.०(०.७८) |
|
4v230C-06 |
इन्टेक=आउटलेट=G1/8 |
तीन स्थिति पाँच बाटो |
3 पटक/सेकेन्ड |
१२.०(०.६७) |
|
4v230E-06 |
इन्टेक=आउटलेट=G1/8 |
तीन स्थिति पाँच बाटो |
3 पटक/सेकेन्ड |
१२.०(०.६७) |
|
4v230P-06 |
इन्टेक=आउटलेट=G1/8 |
तीन स्थिति पाँच बाटो |
3 पटक/सेकेन्ड |
१२.०(०.६७) |
|
4V310-08 |
इनलेट=आउटलेट=G1/4 निकास=G1/8 |
2 स्थिति 5 बाटो |
5 पटक/सेकेन्ड |
१६.०(०.८९) |
|
4v220-08 |
इनलेट=आउटलेट=G1/4 निकास=G1/8 |
2 स्थिति 5 बाटो |
5 पटक/सेकेन्ड |
१६.०(०.८९) |
|
4v230C-08 |
इनलेट=आउटलेट=G1/4 निकास=G1/8 |
तीन स्थिति पाँच बाटो |
3 पटक/सेकेन्ड |
१२.०(०.६७) |
|
4v230E-08 |
इनलेट=आउटलेट=G1/4 निकास=G1/8 |
तीन स्थिति पाँच बाटो |
3 पटक/सेकेन्ड |
१२.०(०.६७) |
|
4v230P-08 |
इनलेट=आउटलेट=G1/4 निकास=G1/8 |
तीन स्थिति पाँच बाटो |
3 पटक/सेकेन्ड |
१२.०(०.६७) |
|
4V310-08 |
इन्टेक=आउटलेट=G1/4 |
2 स्थिति 5 बाटो |
४/सेकेन्ड |
२५.० (१.४०) |
|
4V320-08 |
इन्टेक=आउटलेट=G1/4 |
2 स्थिति 5 बाटो |
४/सेकेन्ड |
२५.० (१.४०) |
|
4V330C-08 |
इनलेट=आउटलेट=G3/8 निकास=G1/4 |
तीन स्थिति पाँच बाटो |
3 पटक/सेकेन्ड |
18.0 (1.00) |
|
4V330E-08 |
इनलेट=आउटलेट=G3/8 निकास=G1/4 |
तीन स्थिति पाँच बाटो |
3 पटक/सेकेन्ड |
18.0 (1.00) |
|
4V330P-08 |
इनलेट=आउटलेट=G3/8 निकास=G1/4 |
तीन स्थिति पाँच बाटो |
3 पटक/सेकेन्ड |
18.0 (1.00) |
|
4V310-10 |
इन्टेक=आउटलेट=G1/4 |
2 स्थिति 5 बाटो |
४/सेकेन्ड |
३० (१.६८) |
|
4V320-10 |
इन्टेक=आउटलेट=G1/4 |
2 स्थिति 5 बाटो |
४/सेकेन्ड |
३० (१.६८) |
|
4V330C-10 |
इनलेट=आउटलेट=G3/8 निकास=G1/4 |
तीन स्थिति पाँच बाटो |
3 पटक/सेकेन्ड |
18.0 (1.00) |
|
4V330E-10 |
इनलेट=आउटलेट=G3/8 निकास=G1/4 |
तीन स्थिति पाँच बाटो |
3 पटक/सेकेन्ड |
18.0 (1.00) |
|
4V330P-10 |
इनलेट=आउटलेट=G3/8 निकास=G1/4 |
तीन स्थिति पाँच बाटो |
3 पटक/सेकेन्ड |
18.0 (1.00) |
|
4V410-15 |
इन्टेक=आउटलेट=G1/2 |
2 स्थिति 5 बाटो |
3 पटक/सेकेन्ड |
५०.०(२.७९) |
|
4V420-15 |
इन्टेक=आउटलेट=G1/2 |
2 स्थिति 5 बाटो |
3 पटक/सेकेन्ड |
५०.०(२.७९) |
|
4V430C-15 |
इन्टेक=आउटलेट=G1/2 |
तीन स्थिति पाँच बाटो |
3 पटक/सेकेन्ड |
३० (१.६८) |
|
4V430E-15 |
इन्टेक=आउटलेट=G1/2 |
तीन स्थिति पाँच बाटो |
3 पटक/सेकेन्ड |
३० (१.६८) |
|
4V430P-15 |
इन्टेक=आउटलेट=G1/2 |
तीन स्थिति पाँच बाटो |
3 पटक/सेकेन्ड |
३० (१.६८) |
FAQs:
1. 4V श्रृंखला सोलेनोइड भल्भ 5 वे को आवृत्ति कति छिटो छ?
अधिकतम कार्य आवृत्ति 5 पटक/सेकेन्ड।
2. के 4V शृङ्खला Solenoid Valve 5 Way लाई लामो समयसम्म चलाउन सकिन्छ?
हो, हाम्रो कुण्डल 100% ED हो।
3. 4V सोलेनोइड भल्भको आयु कसरी सुधार गर्ने?
हावामा चिस्यान र अशुद्धता फिल्टर गर्नको लागि सुझाव गरिएको तेल-पानी विभाजक

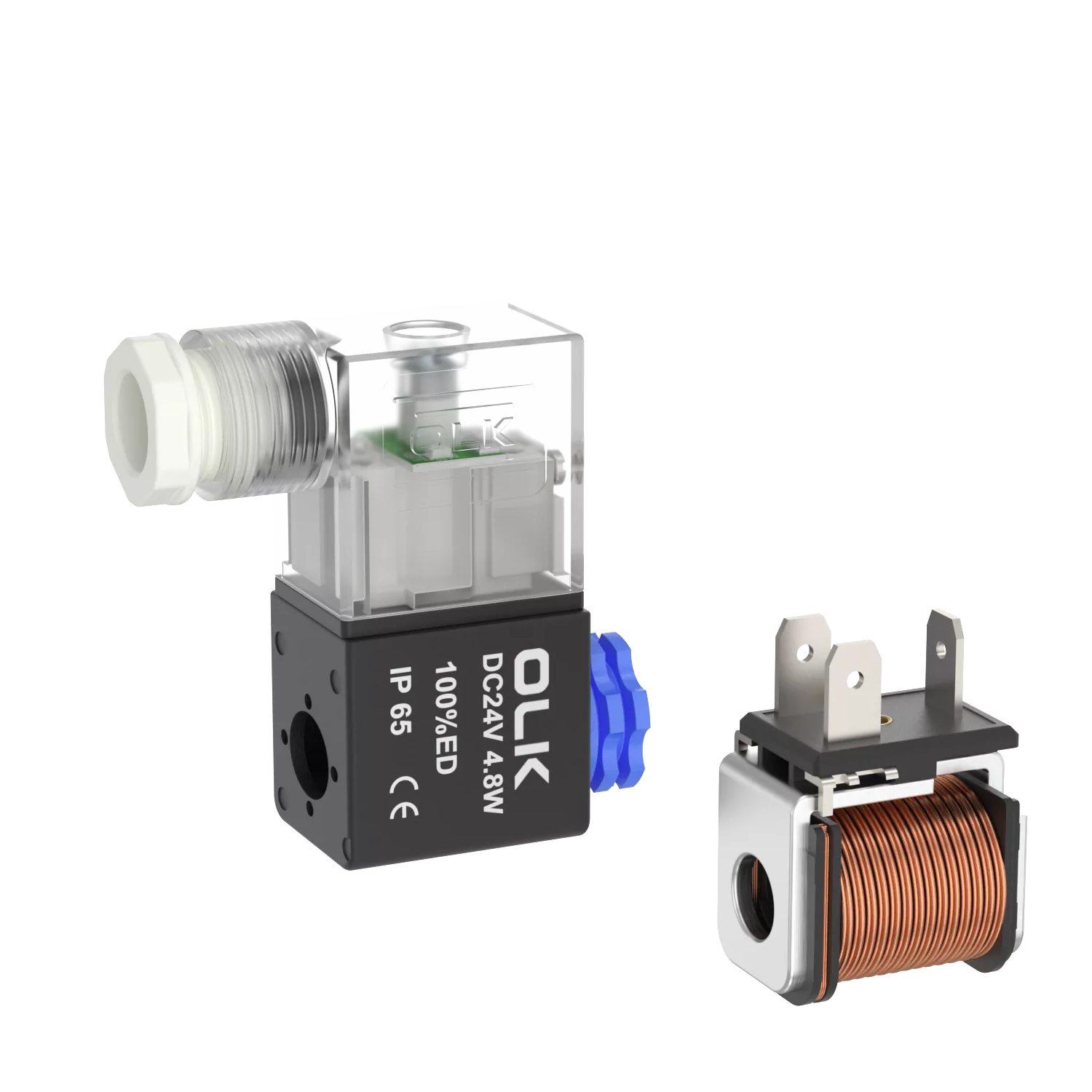

4. के सोलेनोइड कोइलले एयर नली वा संयुक्त इन्टरफेसलाई रोक्छ?
यो हुने छैन किनभने कुण्डली नट खोलेर कुण्डल समायोजन गर्न सकिन्छ
5. भोल्टेज एसी र डीसी बीचको भिन्नता?
DC प्रत्यक्ष प्रवाह हो, AC वैकल्पिक प्रवाह हो। सामान्यतया, घरायसी बिजुली AC220V हुन्छ
| 4V200 शृङ्खला सोलेनोइड भल्भका लागि सम्बन्धित सामानहरू: फिटिङ र मनिफोल्डहरू |
||||
 |
|
|
 |
|
|
|

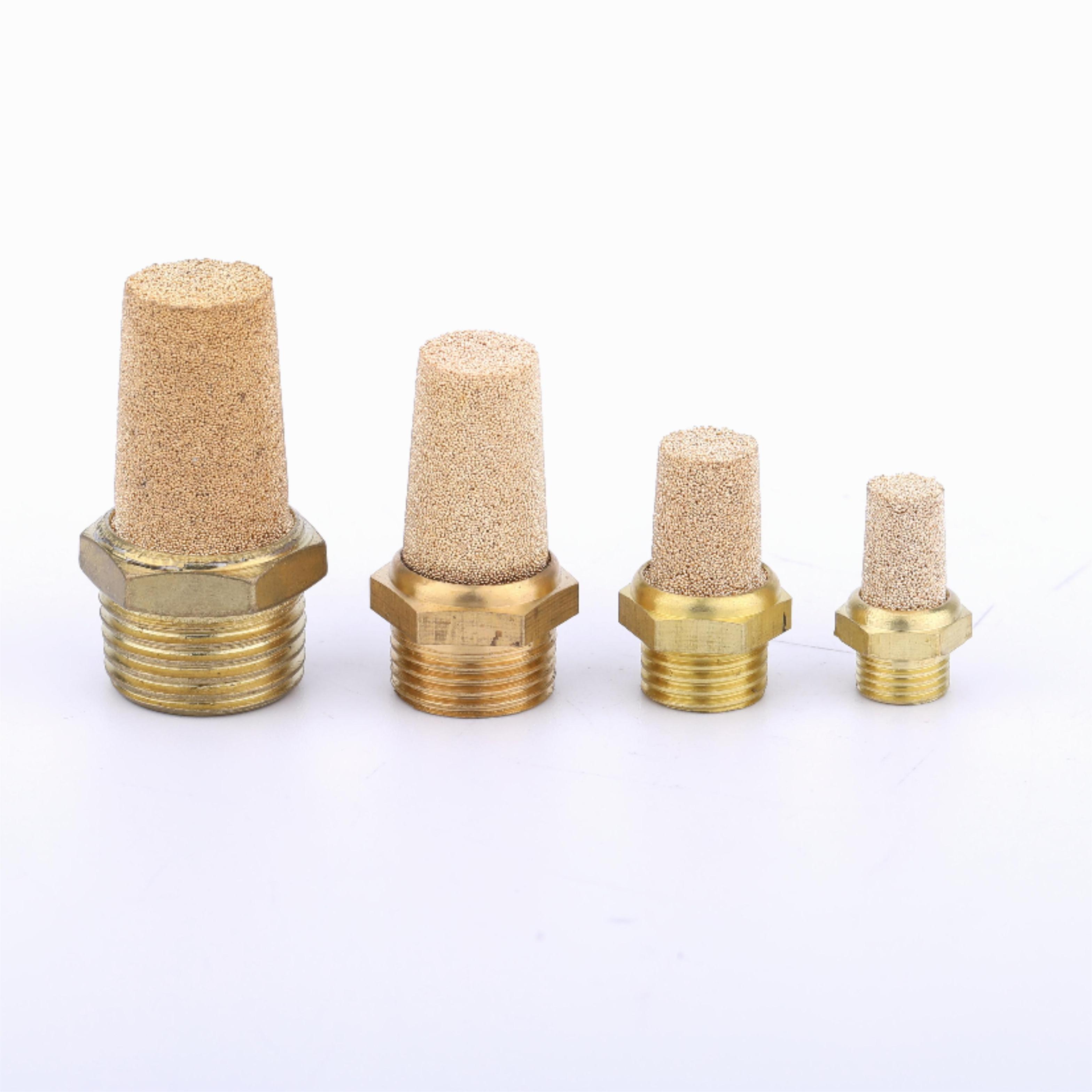

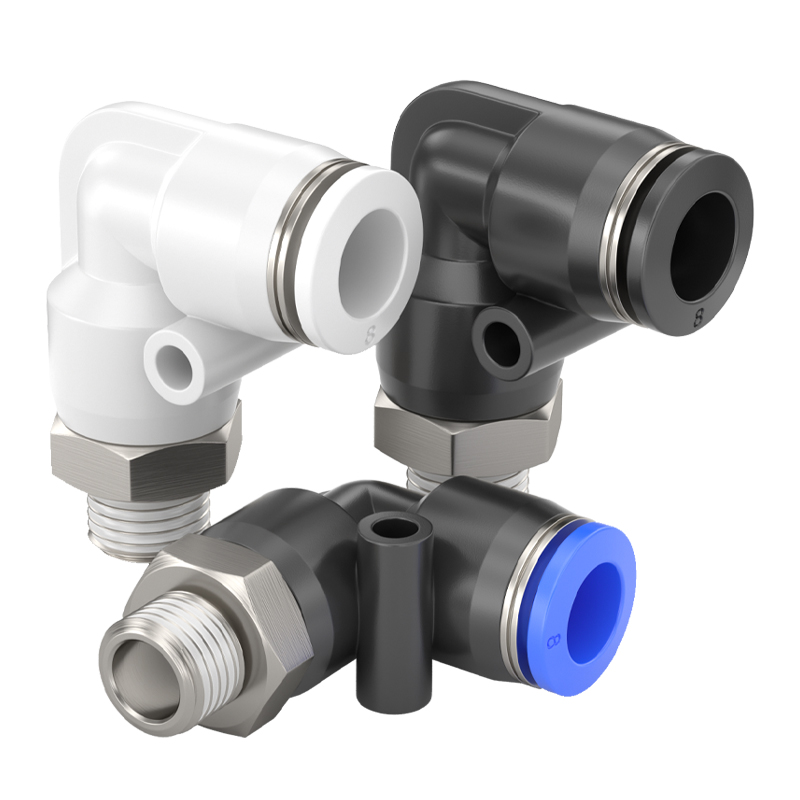

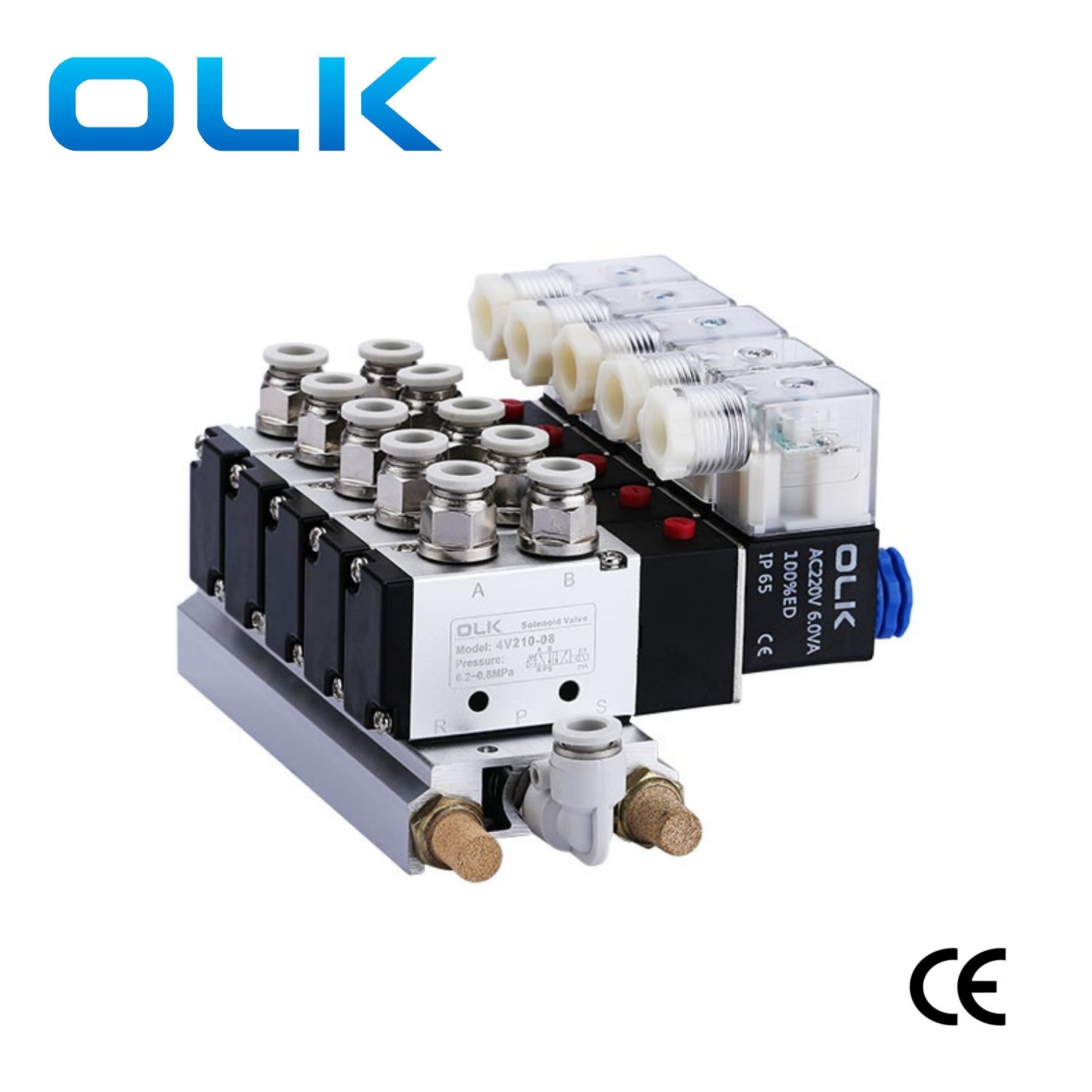

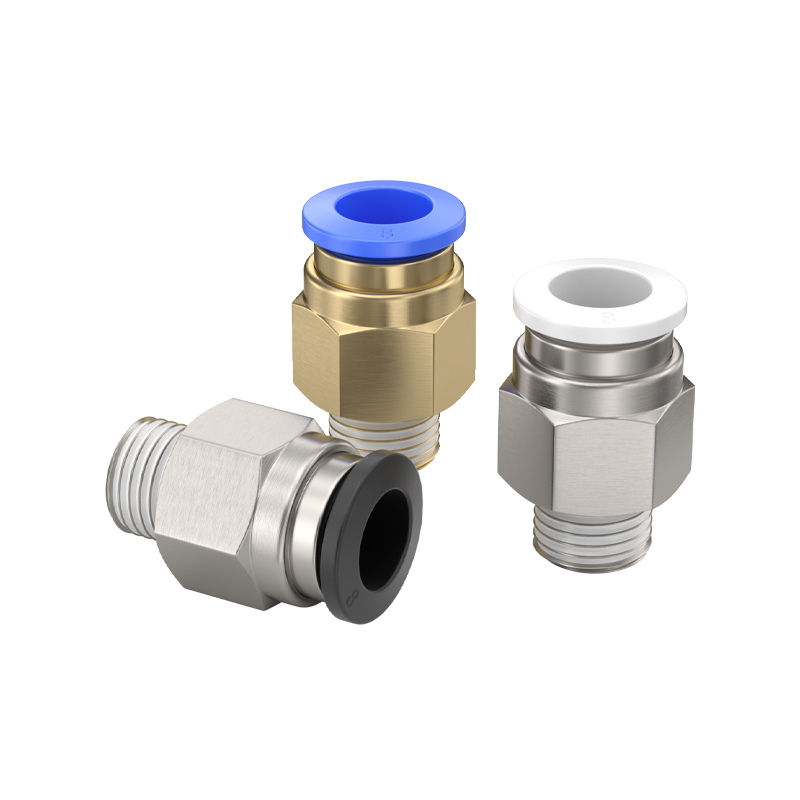

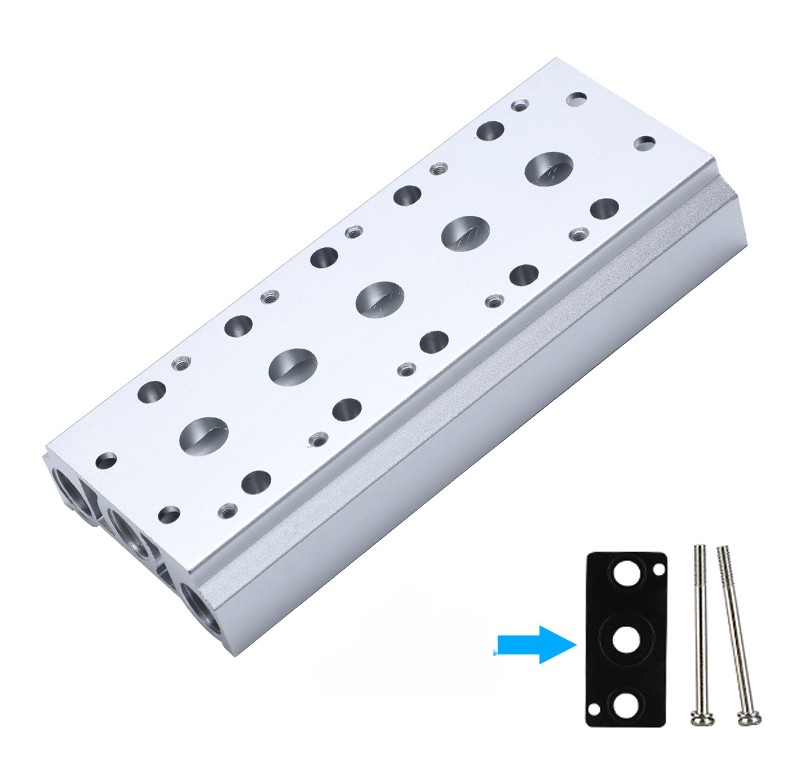

पीसी फिटिंग | PL फिटिंग | 4V200 श्रृंखला धेरै गुणा | टावर प्रकार साइलेन्सर |
