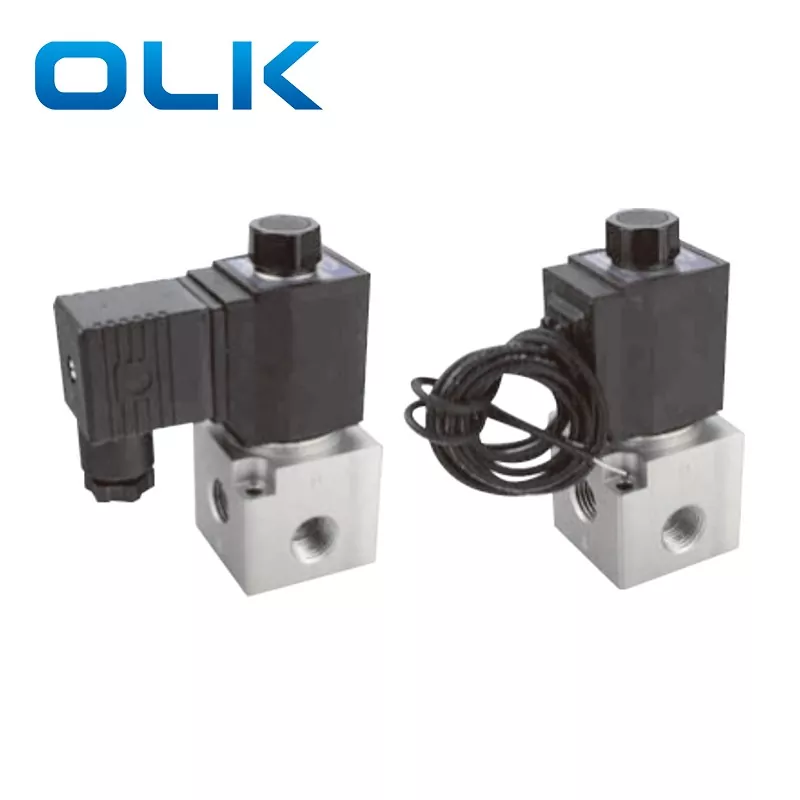

3V3 उच्च-प्रवाह सोलेनोइड भल्भ एक 2-स्थिति, 3-मार्ग भल्भ एक प्रत्यक्ष-अभिनय डिजाइनको साथ हो, जसले पाइलट-संचालित भल्भहरू भन्दा छिटो प्रतिक्रिया र उच्च स्विचिंग आवृत्ति प्रदान गर्दछ। यसको बलियो एल्युमिनियम मिश्र धातुले उच्च हावा प्रवाह र उच्च दबाव समर्थन गर्दछ, र यो भ्याकुम अनुप्रयोगहरूसँग पनि प्रयोग गर्न सकिन्छ। सोलेनोइड कोइल विकल्पहरूमा DC12V, DC24V, AC110V, वा AC220V समावेश छ, स्थिर र संवेदनशील सञ्चालन सुनिश्चित गर्दै।
यो 3V3 उच्च-प्रवाह solenoid भल्भ 3 मार्ग मध्यम देखि ठूला वायवीय प्रणालीहरूको लागि उपयुक्त छ, विशेष गरी धेरै सिलिन्डरहरू सँगै काम गर्ने वा उच्च हावा प्रवाह आवश्यक पर्ने प्रणालीहरूको लागि। यसको सामान्य रूपमा बन्द (NC), सामान्यतया खुला (NO), र डबल-सोलोनाइड कन्फिगरेसनहरूले यसलाई स्वचालन लाइनहरू, प्याकेजिङ्ग मेसिनहरू, मुद्रण उपकरणहरू, र खाद्य प्रशोधन मेसिनरीहरूको लागि आदर्श बनाउँदछ। यसको छिटो र सटीक प्रतिक्रियाले यसलाई 3V2 जस्तै सानो भल्भबाट अलग गर्छ।
1. संवेदनशील स्विचिंगको साथ प्रत्यक्ष-अभिनय संरचना।
2. सामान्य रूपमा बन्द (NC) र सामान्यतया खुला (NO) प्रकारहरू उपलब्ध छन्।
3. राम्रो सील र ठूलो प्रवाहको लागि समाक्षीय बन्द-अफ डिजाइन।
4. कुनै स्नेहन आवश्यक छैन।
5. सजिलो स्थापना र परीक्षणको लागि म्यानुअल ओभरराइडसँग सुसज्जित।
6. बहु मानक भोल्टेज विकल्पहरू उपलब्ध छन्।
|
अर्डर कोड |
||||||||
|
3V |
3 |
- |
08 |
NC |
A |
|
|
|
|
मोडेल |
कोड |
|
पोर्ट साइज |
अभिनय प्रकार |
मानक भोल्टेज |

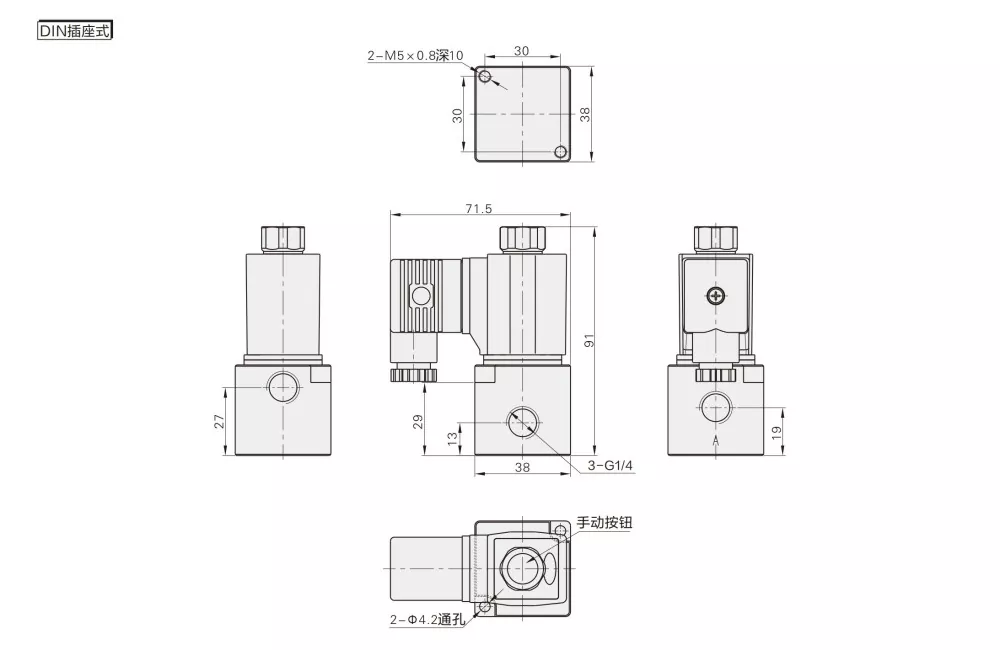

विद्युतीय प्रवेश |
थ्रेड प्रकार |
|
|
3V: 2 स्थिति 3 बाटो |
३:३ शृङ्खला |
|
०८:जी१/४ |
NC: सामान्यतया बन्द
|
A:AC220V |
खाली: तपाईंको प्रकार |
खाली: जी
|
|
|
|
|
|
|
NO: सामान्य रूपमा खोलिएको |
B:DC24V |

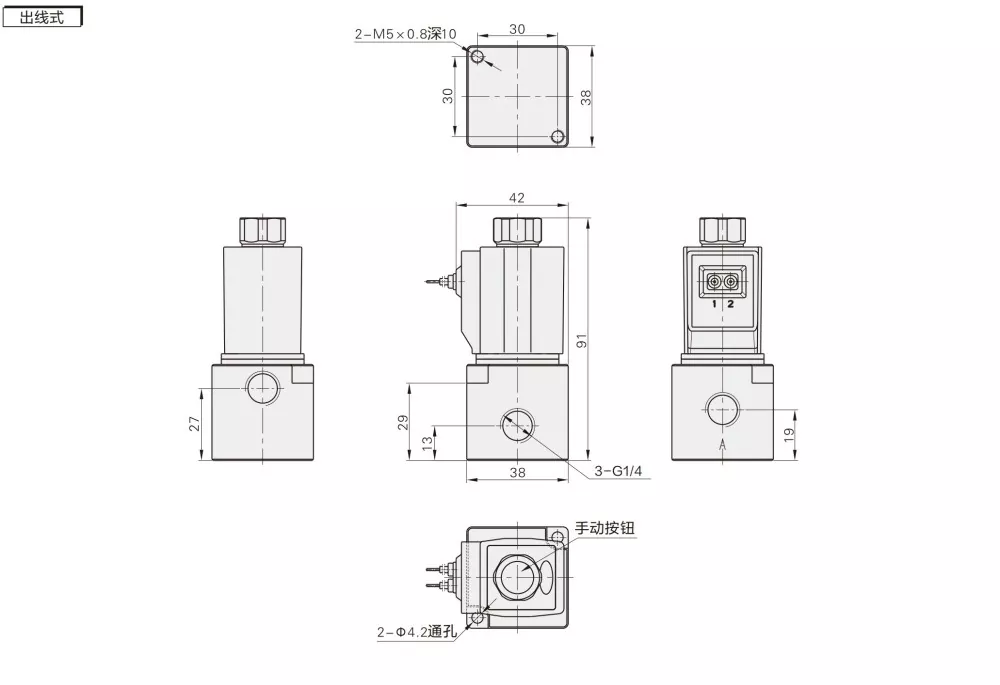

I: रेखा प्रकार |
T: NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
मोडेल |
3V3-08 |
|
काम गर्ने माध्यम |
हावा (40 μm वा माथिको फिल्टर द्वारा फिल्टर गरिएको) |
|
अभिनय प्रकार |
प्रत्यक्ष अभिनय |
|
पोर्ट साइज* |
G1/4 |
|
स्थिति र बाटो |
२ स्थिति ३ मार्ग |
|
प्रभावकारी क्षेत्र |
11 मिमी²(Cv = 0.62) |
|
स्नेहन |
आवश्यक छैन |
|
सञ्चालन दबाव दायरा |
0 ~ 0.8 MPa (0 ~ 114 psi) |
|
प्रमाण दबाव |
1.5 MPa (215 psi) |
|
सञ्चालन तापमान (℃) |
-२० ~ ७० |
|
शारीरिक सामग्री |
एल्युमिनियम मिश्र धातु |
|
मानक भोल्टेज |
AC220V AC110 AC24V DC24V DC12V |
|
भोल्टेज दायरा |
AC：±15% DC:±10% |
|
पावर खपत |
AC:10VA DC:6.5W |
|
संरक्षण वर्ग |
IP65(DIN40050) |
|
इन्सुलेशन ग्रेड |
बी स्तर |
|
जडान प्रकार |
DIN प्लग प्रकार/लाइन प्रकार |
|
न्यूनतम उत्तेजना समय |
3V3-08 |
|
वस्तु |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
काम गर्ने माध्यम |
हावा |
3V2-06/3V2-08 |
हावा |
हावा |
|
प्रारम्भिक अवस्था: |
NC |
NC/NO |
NO/NC |
NO/NC |
|
सक्रियता प्रकार |
प्रत्यक्ष अभिनय |
प्रत्यक्ष अभिनय |
प्रत्यक्ष अभिनय |
प्रत्यक्ष अभिनय |
|
पोर्ट साइज |
M5; G1/8 |
G1/8; G1/4 |
G1/8; G1/4 |
G1/4 |
|
स्थिति र बाटो |
3 पोर्ट 2 स्थिति |
२ पोर्ट २ स्थिति |
3 पोर्ट 2 स्थिति |
3 पोर्ट 2 स्थिति |
|
स्नेहन |
आवश्यक छैन |
आवश्यक छैन |
आवश्यक छैन |
आवश्यक छैन |
|
कामको दबाब |
०–०.७ एमपीए |
०–०.७ एमपीए |
०–०.८ एमपीए |
०–०.८ एमपीए |
|
प्रमाण दबाव |
१.२ एमपीए |
1.5 MPa |
१.२ एमपीए |
१.२ एमपीए |
|
ओरिफिस साइज |
φ1.2 मिमी |
φ2.5 मिमी |
Φ3.2 mm/φ3.4 mm |
Φ11 मिमी (ठूलो हावा प्रवाह) |
Q: 3V2 र 3V3 solenoid भल्भ बीचको मुख्य भिन्नता के हो?
A: 3V2: मध्य प्रवाह, सानो वायवीय नियन्त्रण प्रणालीको लागि सूट
3V3: उच्च प्रवाह, धेरै सिलिन्डरहरू वा उच्च-प्रवाह अनुप्रयोगहरूको लागि सूट।
संरचना भिन्नता: 3V3 को ठूलो शरीर छ र उच्च दबाव र प्रवाह ह्यान्डल गर्न सक्छ।
प्रश्न: 3V3 सोलेनोइड भल्भ छिद्र आकार के हो?
A: 3V3-08 भल्भ छिद्र आकार 11mm छ
Q: कुन उत्पादनहरू OLK 3V3 ले बदल्न सक्छ?
A: OLK 3V3 ले AIRTAC 3V3 श्रृंखला सोलेनोइड भल्भहरूलाई उही प्रकार्य र समान विशिष्टताहरूसँग प्रतिस्थापन गर्न सक्छ।
