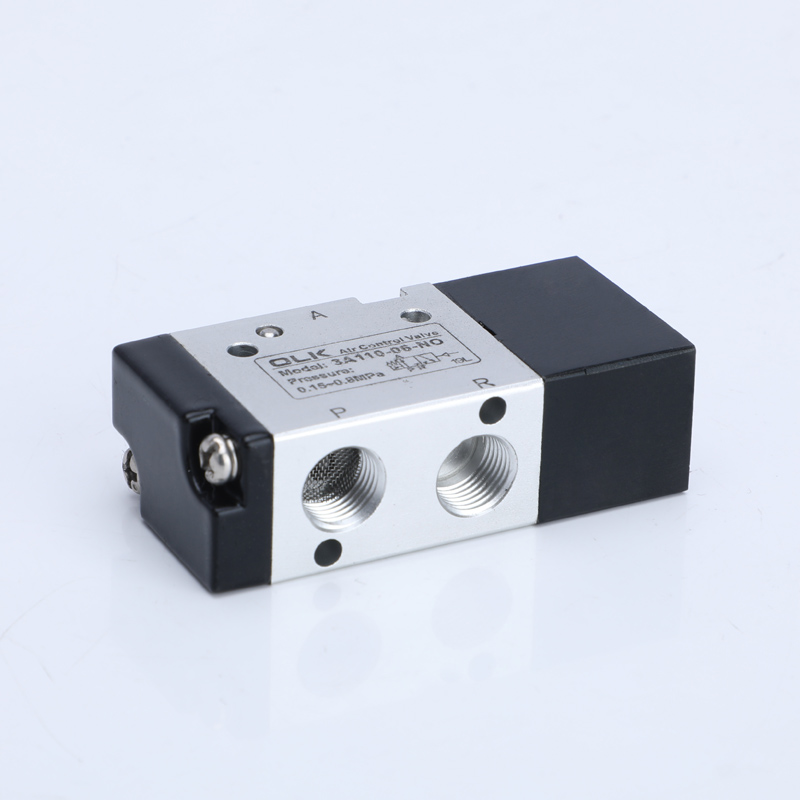

3A श्रृंखला एयर कन्ट्रोल भल्भ 3 वे वायमेटिक नियन्त्रण तरल दिशात्मक भल्भ काम गर्ने माध्यमको रूपमा हावाको लागि उपयुक्त तरल दिशात्मक भल्भ हो।
उत्पादनमा कम सुरु हुने हावाको चाप छ, एकल-हेड कन्ट्रोल प्रकारको विशेषता वसन्त रिसेट र स्थिति मेमोरी प्रकार्यको साथ डुअल-हेड नियन्त्रण प्रकार।

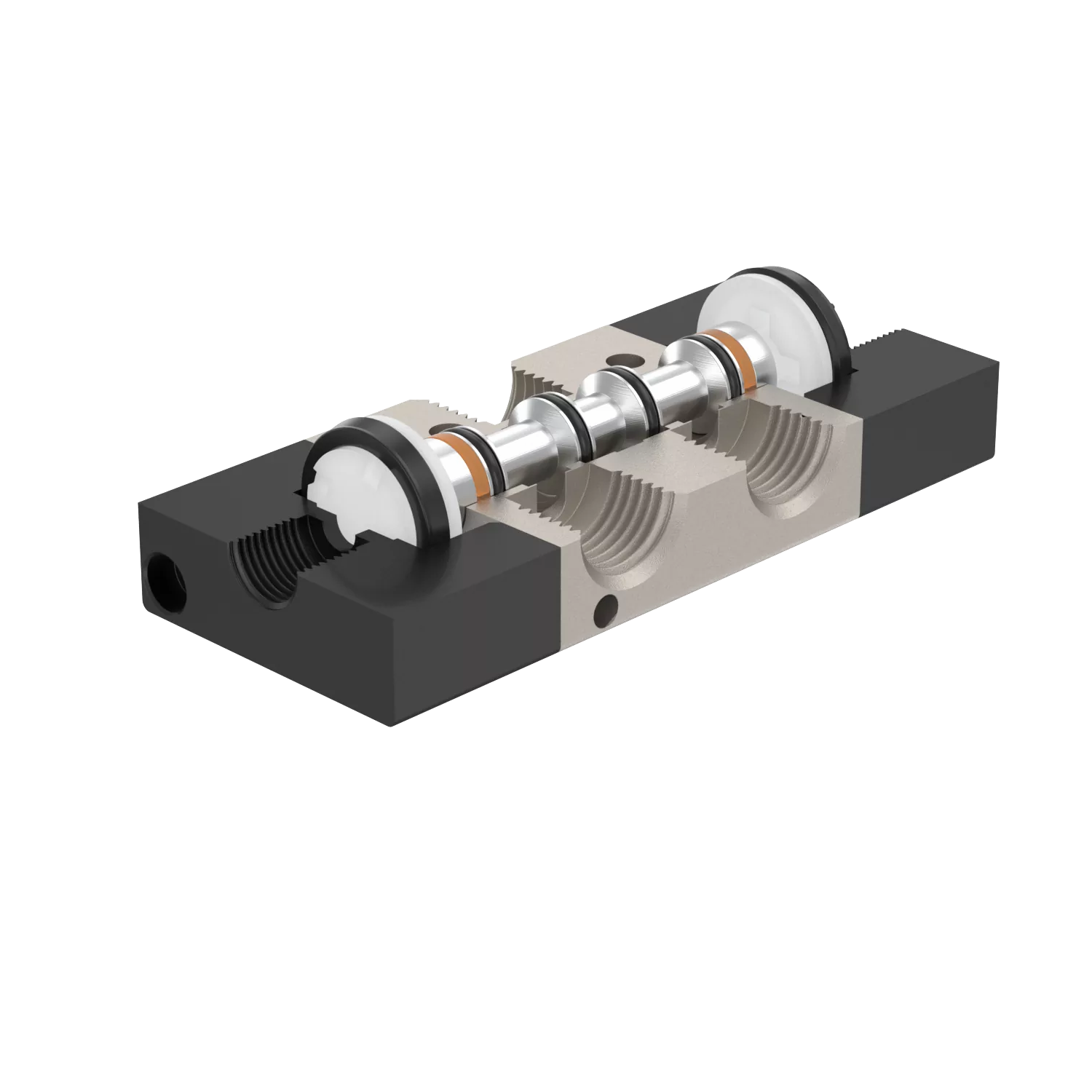

भित्री प्वाल विशेष प्रविधिको साथ प्रशोधन गरिन्छ, कम घर्षण प्रतिरोध, तेल स्नेहन, स्थिर जीवनचक्र, र लामो सेवा जीवनको आवश्यकता पर्दैन।
संरचना हल्का र स्थापना गर्न सजिलो छ।
Ouleikai (OLK) निर्माताहरूले अनुकूलित भल्भ बडी सेवाहरू प्रदान गर्दछ, भल्भको विभिन्न सतह उपचारहरूको लागि अनुमति दिन्छ।

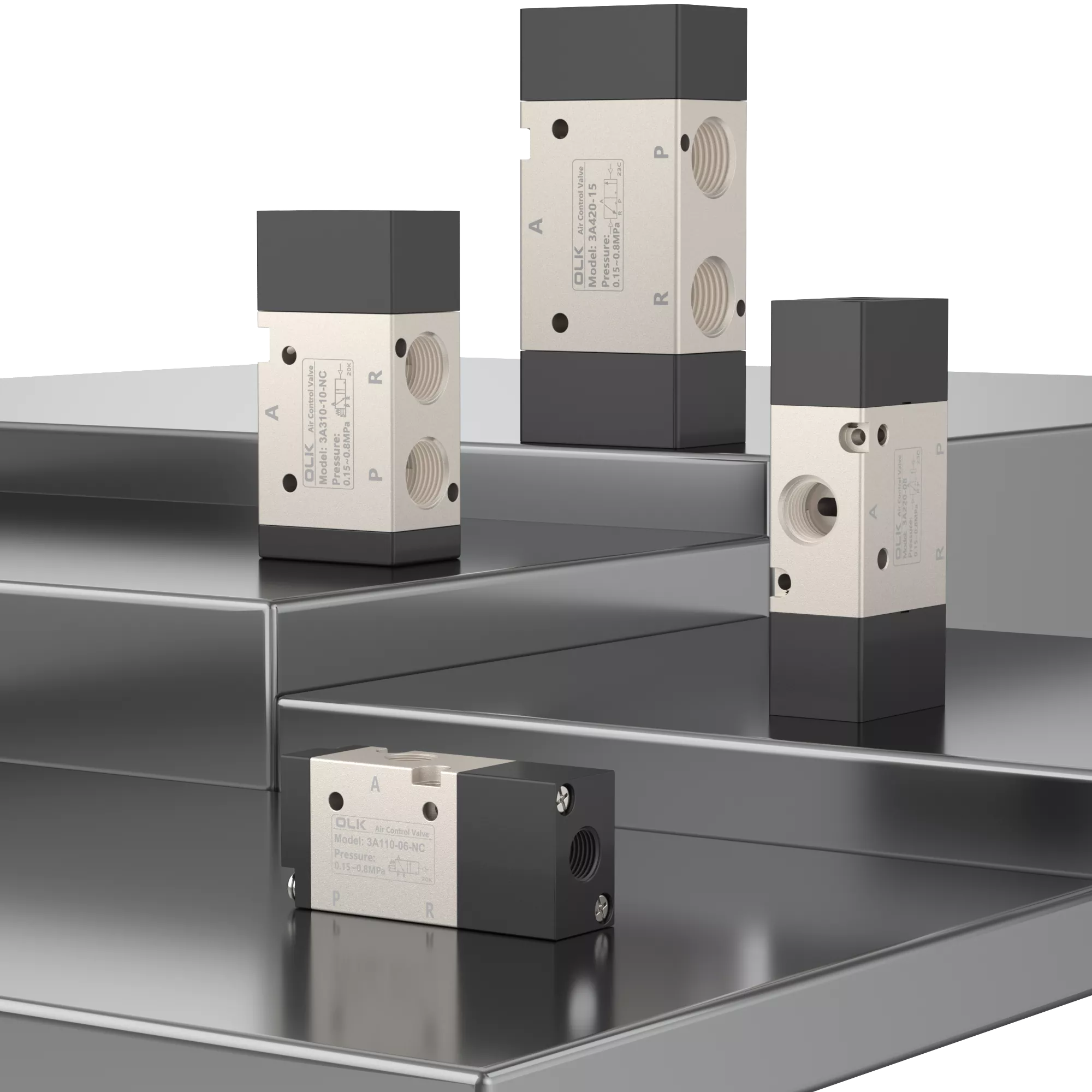

3A श्रृंखला वायु नियन्त्रण भल्भ 3 मार्ग र प्रवाह नियन्त्रण भल्भ प्याकेजिङ स्वचालन उपकरण, रोबोट नियन्त्रण, संकुचित वायु प्रणाली, र अन्य क्षेत्रहरूमा व्यापक रूपमा प्रयोग गरिन्छ।
प्रतीक:
अर्डर कोड
3A
3
10
08
NO
मोडेल
कोड
भल्भ प्रकार
पोर्ट साइज
अभिनय प्रकार
3A: 2 स्थिति 3 बाटो भल्भ
1:100 श्रृंखला
10: एकल अभिनय
०६:जी१/८
NO: सामान्यतया खुला छ
2:200 श्रृंखला
20: दोहोरो अभिनय
०८:जी१/४
NC: सामान्यतया बन्द
3:300 श्रृंखला
10:G3/8

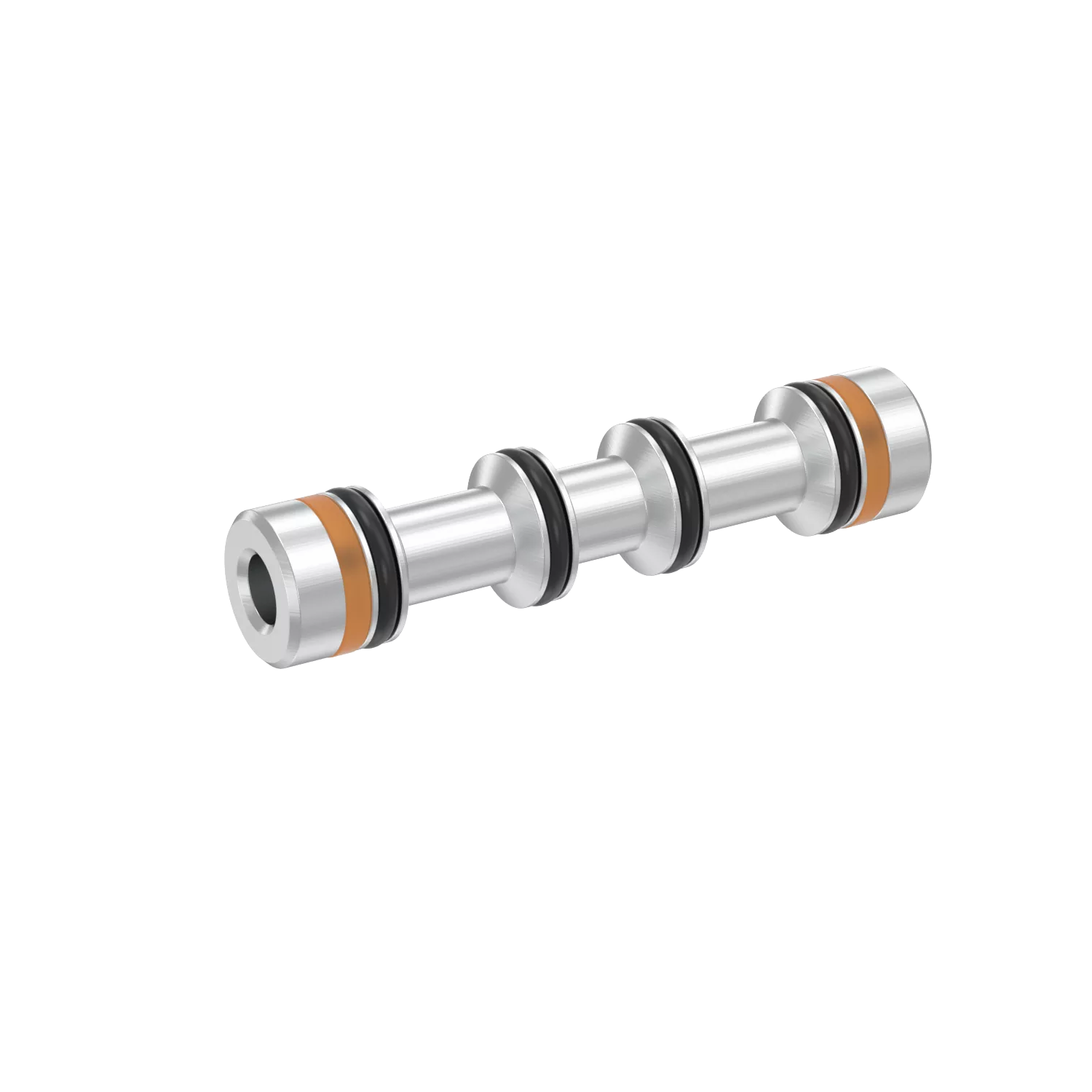

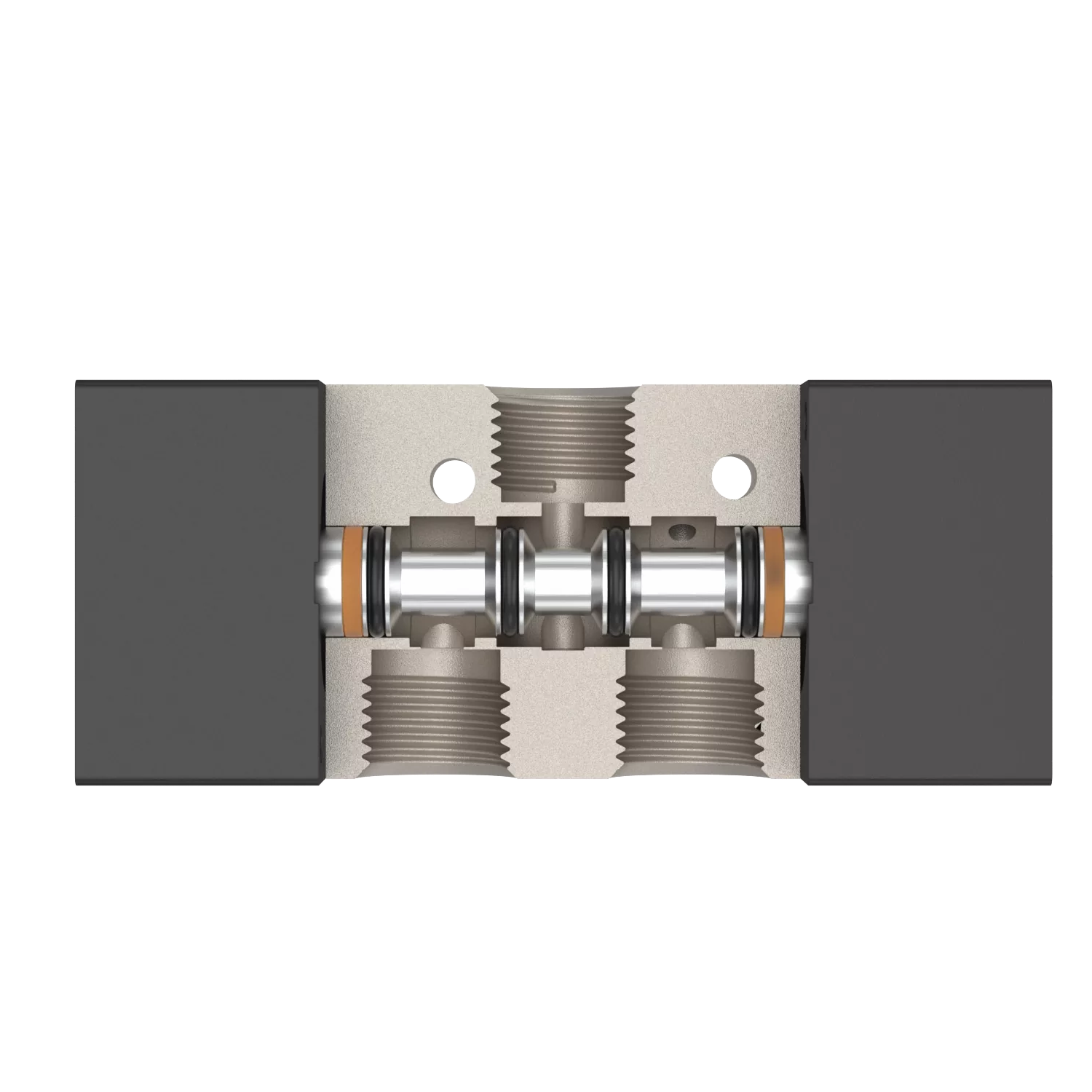

1. उत्कृष्ट सील र उत्तरदायी प्रदर्शन संग पिस्टन-प्रकार संरचना।
2. मेमोरी प्रकार्य संग दोहोरो-हेड वायवीय नियन्त्रण।
3. कम घर्षण प्रतिरोध, कम स्टार्ट-अप दबाब, र विस्तारित आयुको परिणामस्वरूप आन्तरिक प्वालहरू विशेष प्रविधिहरूसँग प्रशोधन गरिन्छ।
4. कुनै तेल स्नेहन आवश्यक छैन।
5. धेरै माउन्ट स्थिति संग सजिलो स्थापना।
6. बेसप्लेट भल्भ असेंबलीसँग एकीकृत गर्न सकिन्छ, स्थापना ठाउँ बचत गर्नुहोस्।
|
काम गर्ने माध्यम |
हावा (40μm भन्दा बढी फिल्टर मार्फत फिल्टर गरिएको) |
|
कार्य |
बाह्य वायु नियन्त्रण |
|
स्नेहन |
अनावश्यक |
|
कार्य दबाव दायरा MPa(psi) |
०.१५∼०.८(२१~११४) |
|
ग्यारेन्टी दबाव प्रतिरोध |
1.5MPa(215psi) |
|
काम गर्ने तापमान डिग्री सेल्सियस |
-20∼70 |
|
अधिकतम परिचालन आवृत्ति |
5 पटक/सेकेन्ड |
|
शारीरिक सामग्री |
एल्युमिनियम मिश्र धातु |
|
मोडेल |
पोर्ट व्यास |
पदहरूको संख्या |
प्रभावकारी क्रस-सेक्शनल क्षेत्र mm² (CV मान) |
|
3A110-M5 |
M5 |
दुई स्थिति तीन बाटो |
५.५(०.३) |
|
3A120-M5 |
M5 |
दुई स्थिति तीन बाटो |
५.५(०.३) |
|

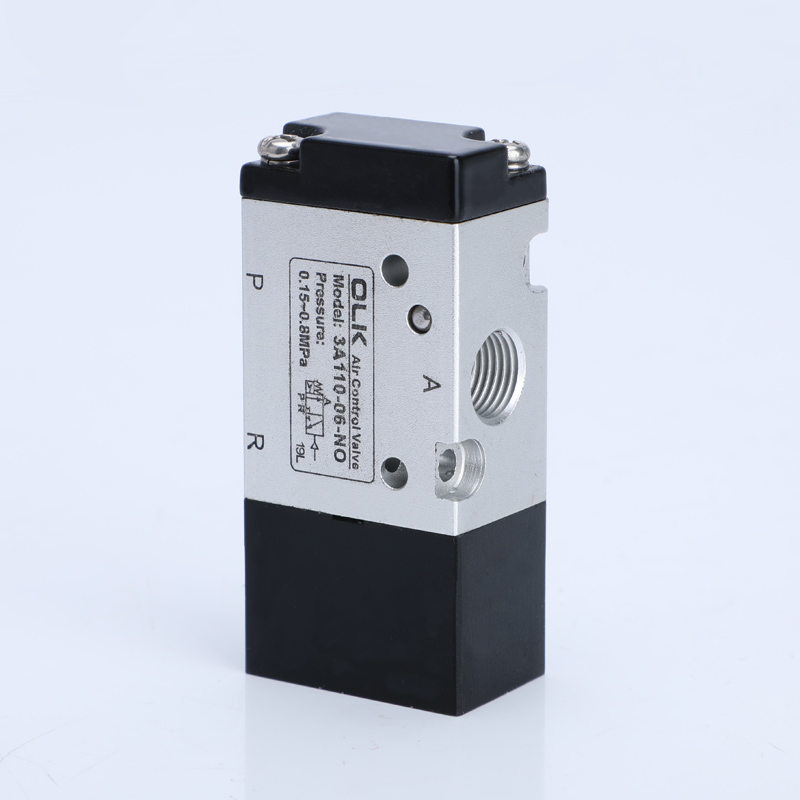

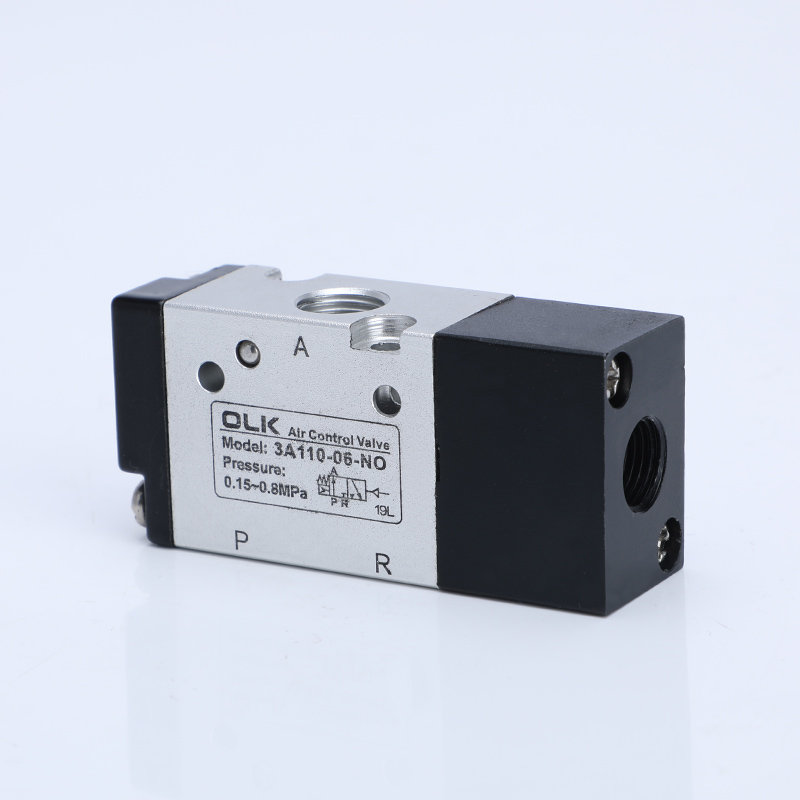

3A110-06 |
G1/8 |
दुई स्थिति तीन बाटो |
१२.०(०.६७) |
|

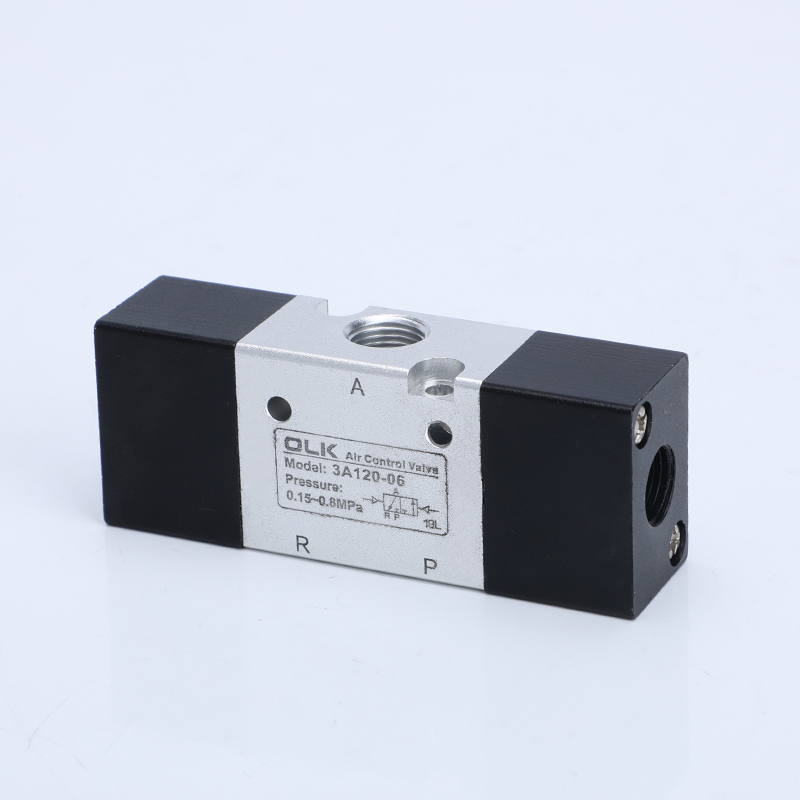

3A120-06 |
G1/8 |
दुई स्थिति तीन बाटो |
१२.०(०.६७) |
|
3A210-06 |
G1/8 |
दुई स्थिति तीन बाटो |
१४.०(०.७) |
|

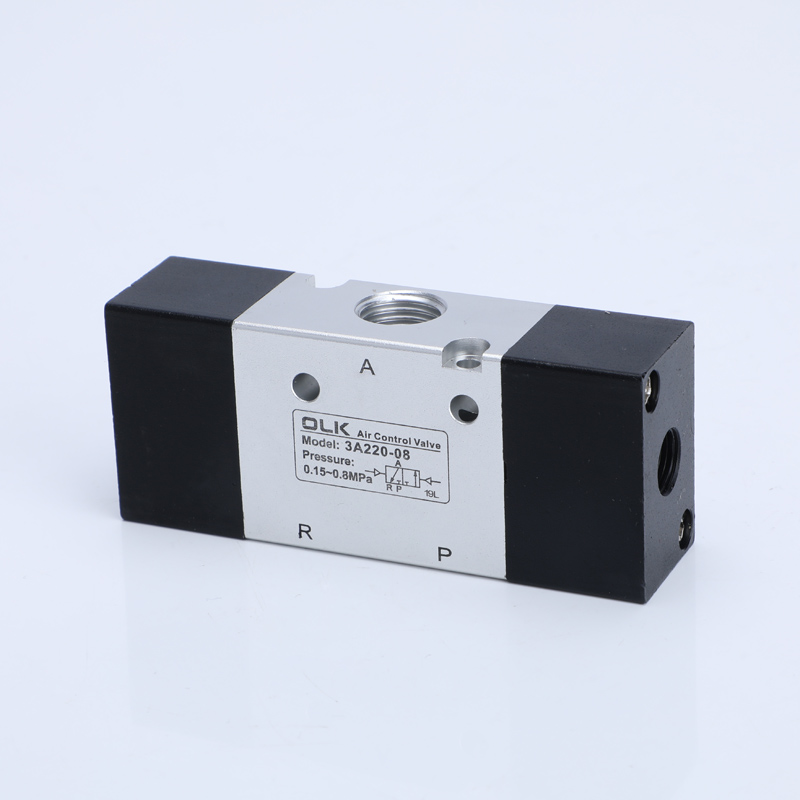

3A220-06 |
G1/8 |
दुई स्थिति तीन बाटो |
१४.०(०.७) |
|

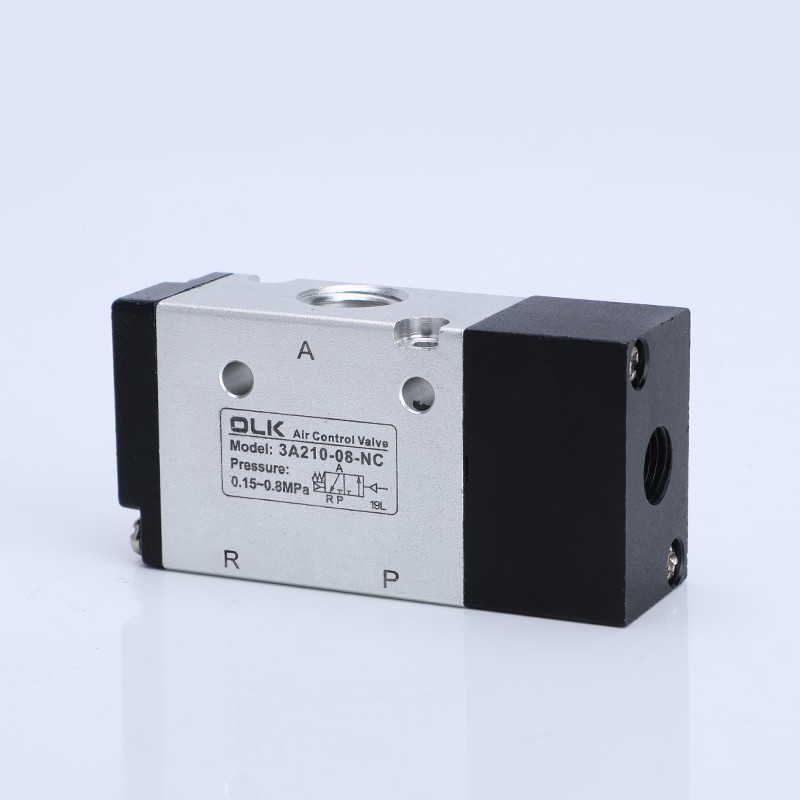

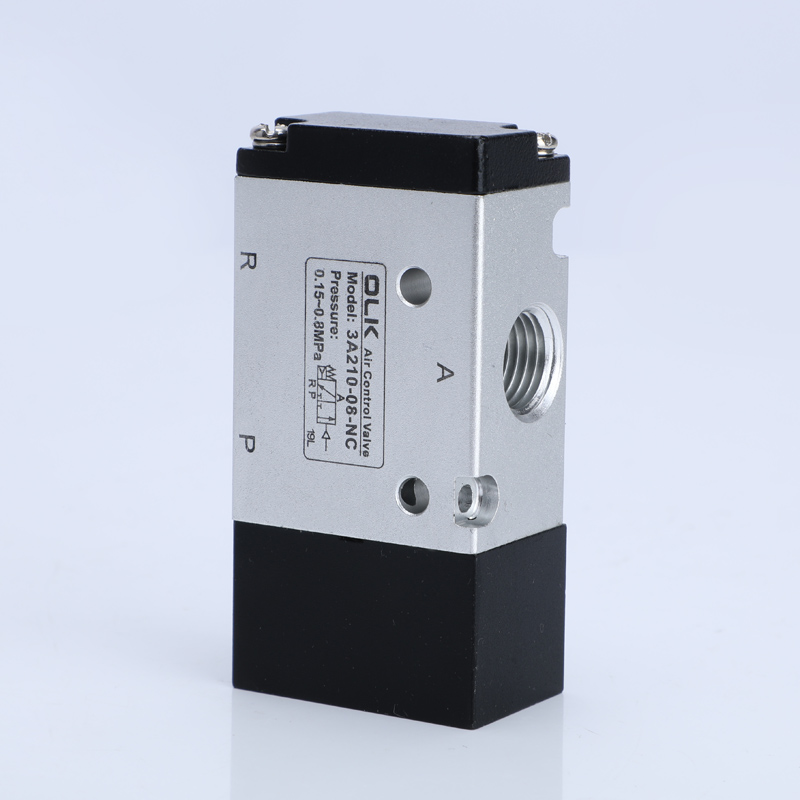

3A210-08 |
G1/4 |
दुई स्थिति तीन बाटो |
१६.०(०.८९) |
|
3A210-08 |
G1/4 |
दुई स्थिति तीन बाटो |
१६.०(०.८९) |
|
3A310-08 |
G1/4 |
दुई स्थिति तीन बाटो |
२५.० (१.३९) |
|
3A320-08 |
G1/4 |
दुई स्थिति तीन बाटो |
२५.० (१.३९) |
|

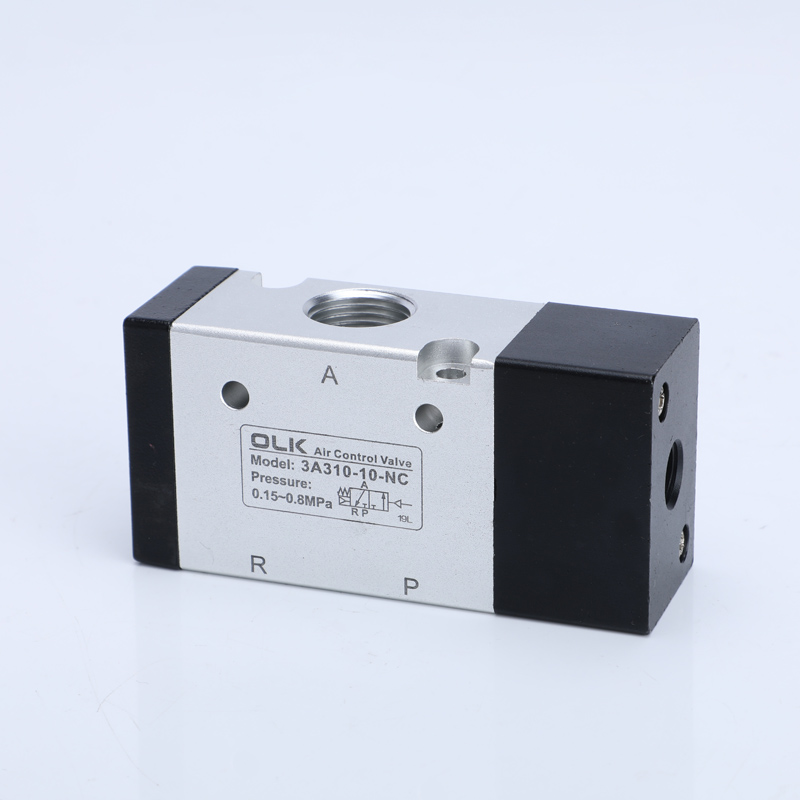

3A310-10 |
G3/8 |
दुई स्थिति तीन बाटो |
३०.० (१.६७) |
|
3A320-10 |
G3/8 |
दुई स्थिति तीन बाटो |
३०.० (१.६७) |
|

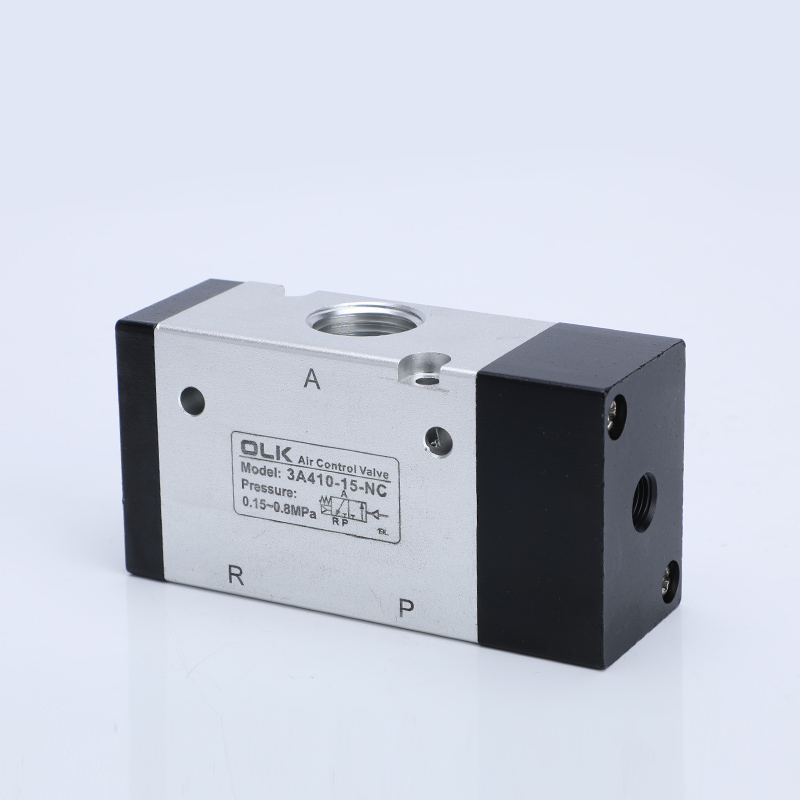

3A410-15 |
G1/2 |
दुई स्थिति तीन बाटो |
५०.०(२.७९) |
|
3A420-15 |
G1/2 |
दुई स्थिति तीन बाटो |
५०.०(२.७९) |
FAQs:
के 3A श्रृंखला फिल्डलाई NO वा NC मा परिवर्तन गर्न सकिन्छ?
स्व-प्रतिस्थापन सामान्यतया सिफारिस गरिएको छैन किनभने NO/NC मा संरचनात्मक भिन्नताहरू ट्रिम, वसन्त अभिमुखीकरण, आदिसँग सम्बन्धित छन्।
सिफारिसहरू: अर्डर गर्दा NO वा NC चयन खाली गर्नुहोस्
यदि मोडेल परिवर्तन गर्न आवश्यक छ भने, भल्भ शरीर प्रतिस्थापन गर्न सकिन्छ वा सम्पूर्ण भल्भ विश्वसनीयता सुनिश्चित गर्न प्रतिस्थापन गर्न सकिन्छ।
के 3A श्रृंखला वायवीय भल्भ NO/NC को मतलब सोलेनोइड भल्भ NO/NC जस्तै हो?
अर्थमा एकरूप: NO=सामान्य रूपमा खुला /NC=सामान्य रूपमा बन्द
यद्यपि, वायमेटिक नियन्त्रण भल्भ हावाको दबाब संकेतद्वारा सञ्चालन हुन्छ, र सोलेनोइड भल्भ कुण्डलको सोलेनोइड बलद्वारा सञ्चालन हुन्छ। दुई सिद्धान्त फरक छन्।

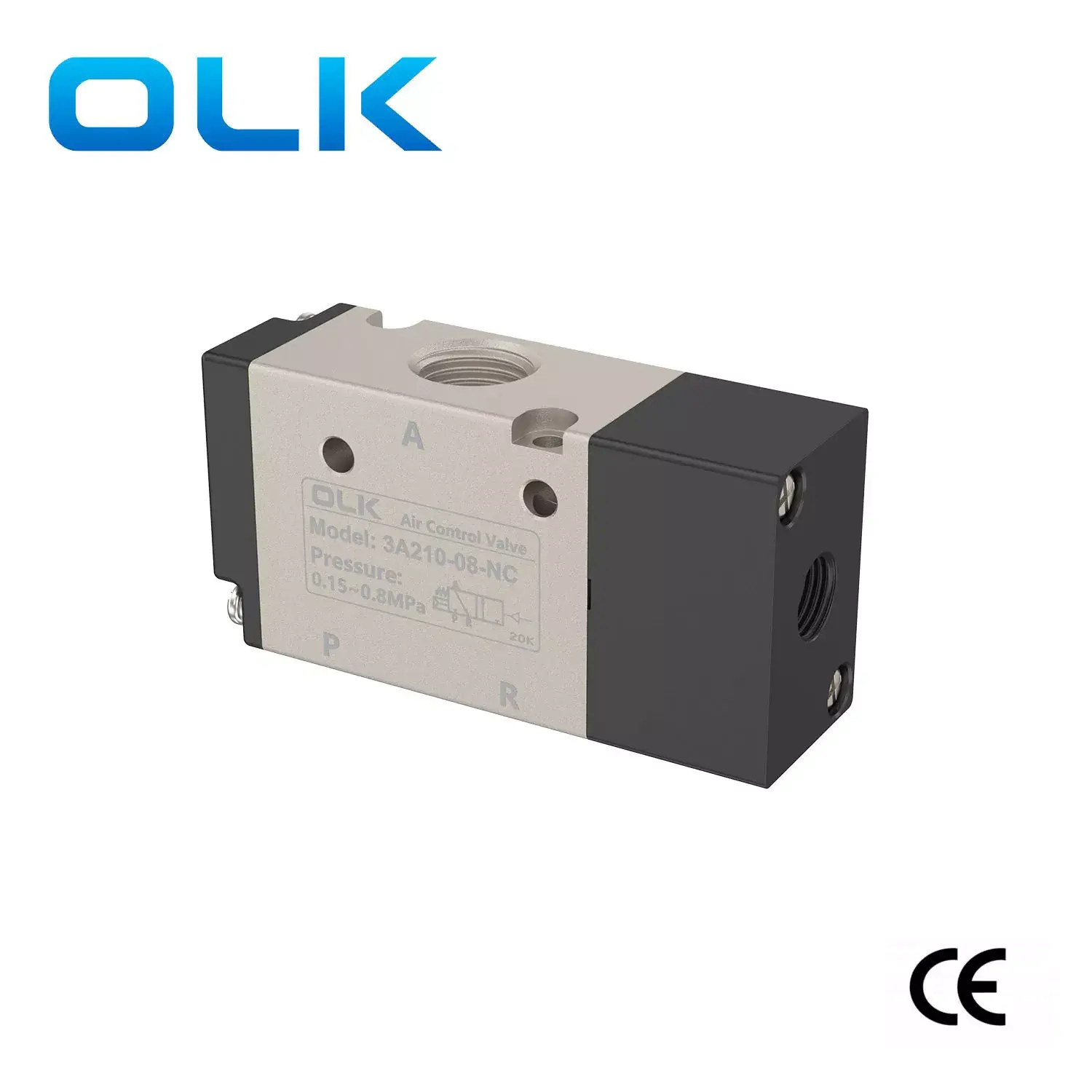

के श्रृंखला 3A NO/NC ले CE प्रमाणीकरणलाई समर्थन गर्दछ?
OLK मा उपलब्ध छ: CE (EMC+LVD) प्रमाणीकरण

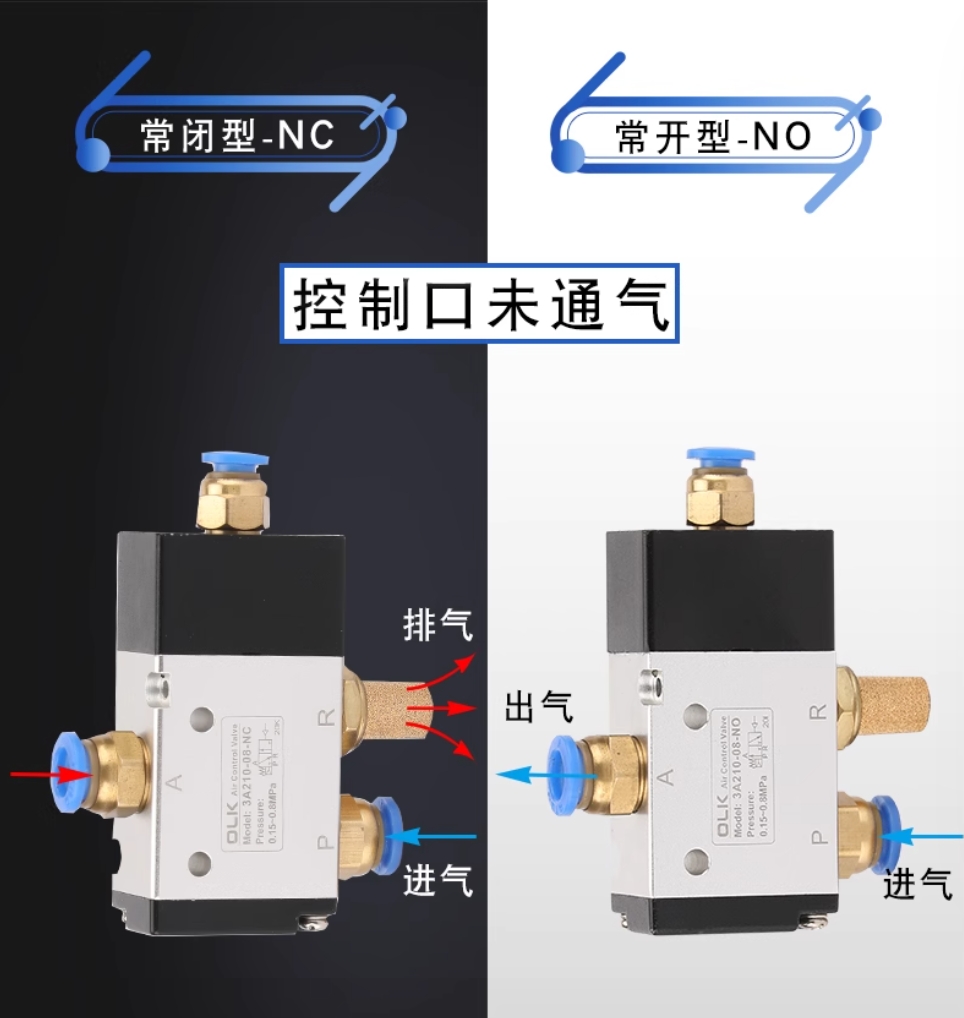

3A श्रृंखला को NO र NC बीच के भिन्नता छ?
NC (सामान्यतया बन्द) : हावा नभएको बेला भल्भ बन्द हुन्छ, र यो सिग्नल/हावाको चापबाट संचालित भएपछि मात्र खोल्न सकिन्छ।
NO (सामान्य रूपमा खुला): सास फेर्न नसक्दा भल्भ स्वाभाविक रूपमा खुला रहन्छ, र संकेत प्राप्त गरेपछि बन्द हुन्छ।
